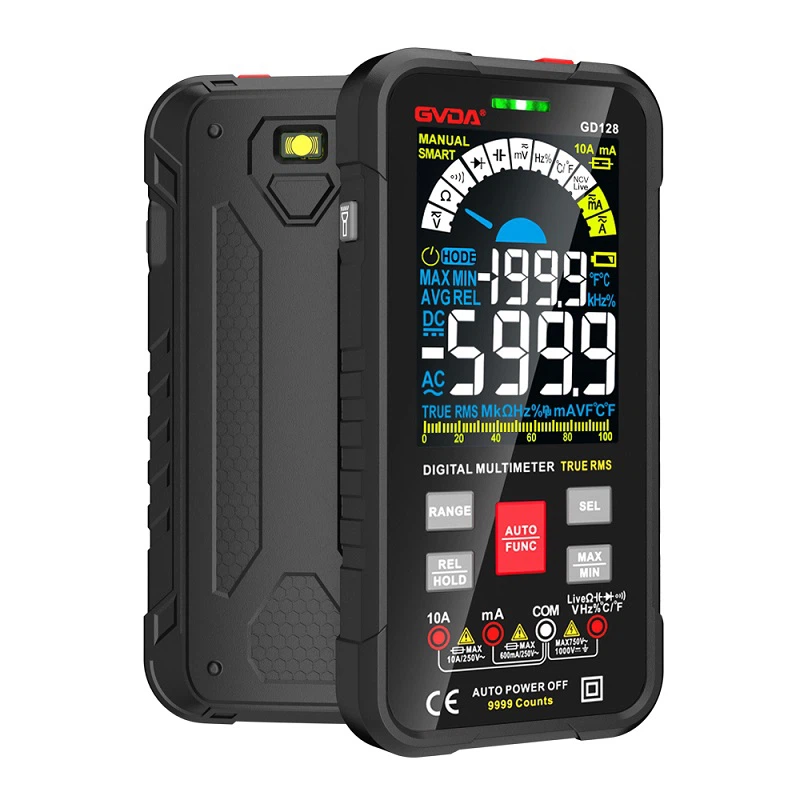

멀티미터를 사용하여 전압을 측정하는 방법을 설명하시겠습니까?
디지털 멀티미터의 측정 과정은 변환 회로에 의해 DC 전압 신호로 변환됩니다. 그런 다음 아날로그-디지털(A/D) 변환기는 전압을 전자 카운터에 의해 계산되는 디지털 양으로 변환합니다. 마지막으로 측정 결과는 디스플레이 화면에 디지털로 직접 표시됩니다.
멀티미터로 전압, 전류, 저항을 측정하는 기능은 변환회로를 통해 이루어지며, 전류와 저항의 측정은 전압측정을 기반으로 합니다. 이는 디지털 멀티미터가 디지털 DC 전압계의 확장임을 의미합니다.
디지털 DC 전압계의 A/D 변환기는 시간이 지남에 따라 지속적으로 변화하는 아날로그 전압을 디지털 양으로 변환합니다. 디지털 양은 전자 카운터에 의해 계산되어 측정 결과를 얻은 다음 디코딩 디스플레이 회로에 의해 표시됩니다. 로직 제어 회로의 조정 작업은 클록의 동작에 따라 전체 측정 프로세스를 순차적으로 제어합니다.
멀티미터를 사용하여 전압을 측정하는 방법
1. 멀티미터는 일반적으로 사용되는 테스트 도구입니다.
주로 전압, 저항, 전류 등의 매개변수를 테스트하는 데 사용되며 전자 제품의 테스트, 유지 관리 및 생산에 중요한 역할을 합니다. 멀티미터의 주요 구성 요소는 전류계, 다이얼, 범위 선택 스위치 및 프로브입니다. 멀티미터에는 다양한 모델이 있지만 사용 방법은 기본적으로 동일합니다. 아래에서는 멀티미터로 전원을 측정하는 방법과 멀티미터로 전압을 측정하는 원리를 소개하겠습니다.
2. 멀티미터를 이용한 전압 측정 방법
멀티미터를 이용한 전압 측정 방법은 먼저 레인지 스위치를 V로 표시된 5개 범위(AC 전압을 테스트하려면 AC 전압 범위에 맞추고, DC 전압을 테스트하려면 DC 전압 범위에 맞춰야 함) 내에 정렬해야 합니다. 전압을 측정할 때 미터 프로브를 테스트 중인 회로에 병렬로 연결해야 합니다. 테스트 중인 회로의 대략적인 값을 기준으로 적절한 범위 위치를 선택합니다. 각 건전지 셀의 최대값은 1.5V이므로 5V 범위에 배치할 수 있습니다. 이때 패널의 전체 눈금 판독값 중 500을 판독값 5로 간주해야 합니다. 즉, 100배로 축소됩니다. 시계 바늘이 300 눈금을 가리키면 3V가 표시됩니다. 범위 스위치 끝에 표시된 값은 미터 헤드 바늘의 전체 눈금 판독값에 해당합니다. 미터를 읽을 때 실제 값을 읽으려면 그에 맞게 변환하면 됩니다. 저항 범위를 제외한 모든 범위 스위치는 이 방법을 사용하여 측정 결과를 읽어야 합니다. 실제 측정에서 측정된 전압의 대략적인 값을 결정할 수 없는 경우 스위치를 먼저 최대 범위로 돌린 다음 범위를 단계적으로 적절한 위치로 줄일 수 있습니다. DC 전압을 측정할 때는 양극과 음극에 주의해야 합니다. 프로브가 잘못된 방향으로 연결되면 프로브가 반격합니다. 이 회로의 양극과 음극을 모르는 경우 멀티미터 범위를 최대 범위로 설정하고 테스트 중인 회로에서 빠르게 시험해 볼 수 있습니다. 스타일러스가 어떻게 편향되는지 관찰하면 양극과 음극을 확인할 수 있습니다.
3. 220V AC 전원을 측정합니다.
범위 스위치를 AC 500V 위치로 돌립니다. 이때 풀 스케일은 500V이고 눈금은 1:1로 읽혀진다. 두 개의 프로브를 전원 소켓에 삽입하면 측정된 전압 값은 프로브가 나타내는 눈금에 있습니다. AC 전압을 측정할 때 프로브에는 양극 또는 음극 구별이 없습니다.
