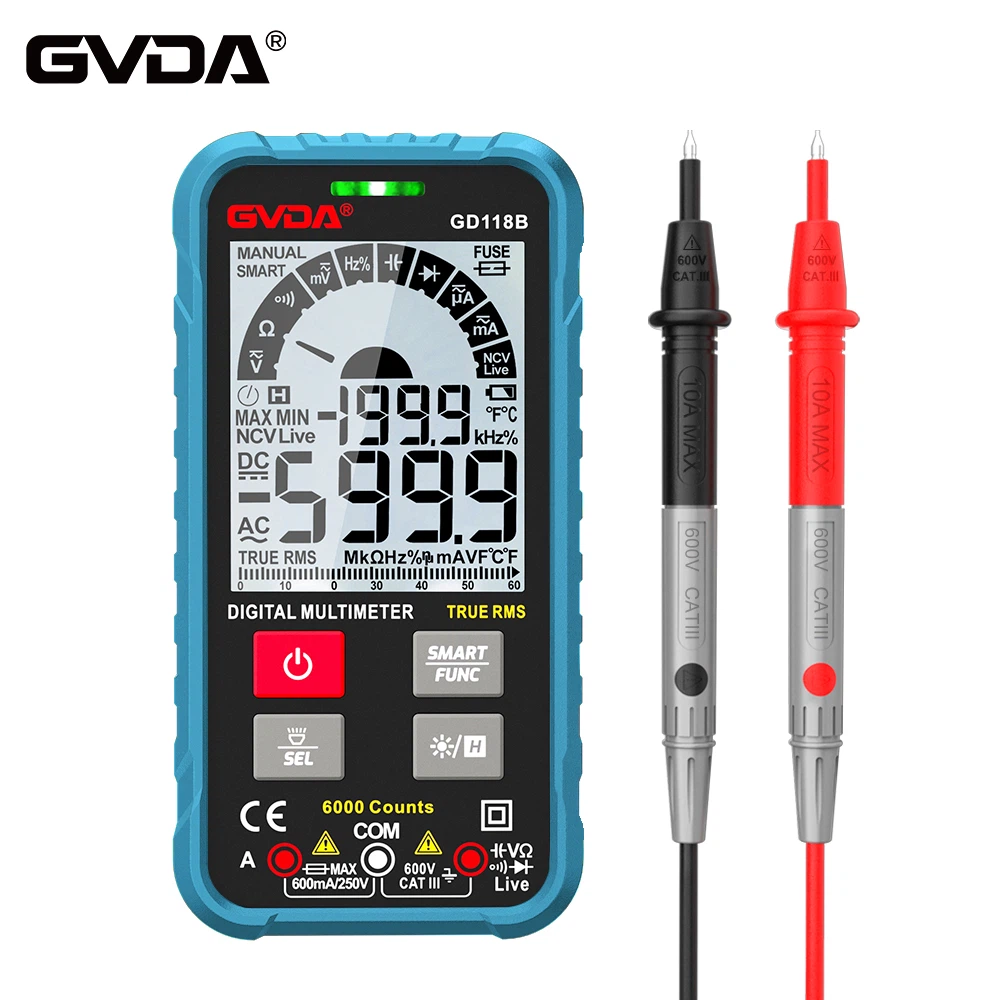

멀티미터 회로 내 DC 저항 감지 방법
1. 회로 내 DC 저항 검출 방법
멀티미터의 옴블럭을 이용하여 IC의 각 핀과 회로기판의 주변부품의 DC 저항값을 직접 측정하고 정상 데이터와 비교하여 고장을 찾아내는 방식이다. 측정 시 다음 세 가지 사항에 주의하십시오.
(1) 테스트 중 미터 및 구성 요소의 손상을 방지하기 위해 측정 전에 전원 공급 장치를 분리하십시오.
(2) 멀티미터 전기 블록의 내부 전압은 6V 이하이어야 하며, 그 범위는 R×100 또는 R×1k가 바람직하다.
(3) IC 핀 파라미터를 측정할 때 테스트 모델, IC와 관련된 전위차계의 슬라이딩 암 위치 등과 같은 측정 조건에 주의를 기울여야 하며 주변 회로 구성 요소의 품질은 또한 고려됩니다.
2. DC 작동 전압 측정 방법
전원이 켜져 있을 때 멀티미터의 DC 전압 블록으로 DC 전원 전압과 주변 부품의 작동 전압을 측정하는 방법입니다. IC의 각 핀의 DC 전압 값을 접지로 감지하고 정상 값과 비교한 다음 오류 범위를 압축합니다. 손상된 구성 요소를 찾습니다. 측정 시 다음 8가지 사항에 주의하십시오.
(1) 멀티미터의 내부 저항은 테스트 중인 회로의 저항보다 최소 10배 이상 커야 큰 측정 오류가 발생하지 않습니다.
(2) 일반적으로 각 전위차계를 중간 위치로 돌립니다. TV인 경우 신호 소스는 표준 색상 막대 신호 발생기를 사용해야 합니다.
(3) 테스트 리드 또는 프로브는 미끄럼 방지 조치를 취해야 합니다. 순간적인 단락으로 인해 IC가 쉽게 손상됩니다. 테스트 펜이 미끄러지는 것을 방지하기 위해 다음 방법을 채택할 수 있습니다. 자전거 밸브 코어를 가져 와서 테스트 펜 팁에 놓고 테스트 펜 팁을 약 0.5mm 연장합니다. 펜 팁이 테스트된 지점과 잘 접촉하는지 테스트할 뿐만 아니라 미끄러지는 것을 효과적으로 방지합니다. 인접 지점에 닿아도 단락되지 않습니다.
(4) 핀의 측정된 전압이 정상 값과 일치하지 않는 경우 핀 전압이 IC의 정상 작동에 중요한 영향을 미치는지 여부와 그에 따른 다른 핀의 전압 변화에 따라 분석해야 합니다. IC가 좋은지 나쁜지 판단합니다.
(5) IC 핀 전압은 주변 부품의 영향을 받습니다. 주변 구성 요소에서 누설, 단락, 개방 회로 또는 값 변경이 발생하거나 주변 회로가 가변 저항이 있는 전위차계에 연결되면 전위차계의 슬라이딩 암 위치가 달라져 핀 전압이 변경됩니다.
(6) IC의 각 핀의 전압이 정상이면 일반적으로 IC가 정상이라고 간주됩니다. IC의 일부 핀의 전압이 비정상인 경우 정상 값과의 편차가 가장 큰 지점부터 시작하여 주변 부품에 결함이 있는지 확인해야 합니다. 결함이 없으면 IC가 손상될 가능성이 있습니다. .
(7) TV와 같은 동적 수신 장치의 경우 신호가 있을 때와 없을 때 IC의 각 핀의 전압이 다릅니다. 핀 전압이 변하지 않아야 하지만 크게 변하고 신호 크기에 따라 변해야 하는 것과 조정 가능한 부품의 다른 위치가 변하지 않는 것으로 확인되면 IC가 손상된 것으로 판단할 수 있습니다.
(8) 비디오 레코더와 같이 여러 작동 모드가 있는 장치의 경우 IC의 각 핀의 전압도 작동 모드에 따라 다릅니다.
3. AC 작동 전압 측정 방법
IC AC 신호의 변화를 파악하기 위해 dB 잭이 있는 멀티미터를 사용하여 IC의 AC 작동 전압을 대략적으로 측정할 수 있습니다. 테스트할 때 멀티미터를 AC 전압 블록에 넣고 긍정적인 테스트 리드를 dB 잭에 삽입합니다. dB 잭이 없는 멀티미터의 경우 0.1-0.5μF DC 차단 커패시터를 양극 테스트 리드와 직렬로 연결해야 합니다. 이 방법은 TV 세트의 비디오 증폭기 스테이지, 필드 스캔 회로 등과 같이 작동 주파수가 상대적으로 낮은 IC에 적합합니다. 이러한 회로는 고유 주파수와 파형이 다르기 때문에 측정된 데이터는 대략적인 것이며 참고용입니다.
4. 총 전류 측정
이 방식은 IC 전원 라인의 전체 전류를 감지하여 IC의 양호 여부를 판단하는 방식입니다. 대부분의 IC는 직접 연결되어 있기 때문에 IC가 손상되면(예: PN 접합 고장 또는 개방 회로) 후속 단계의 포화 및 차단을 유발하여 총 전류가 변경됩니다. 따라서 총 전류를 측정하여 IC를 판단할 수 있습니다. 또한 전원 경로에서 저항의 전압 강하를 측정하고 옴의 법칙을 사용하여 총 전류 값을 계산하는 데 사용할 수 있습니다.
