전기계량펜의 용도는 정말 다양합니다

전기 연필(전기 연필이라고도 함)은 물체가 충전되어 있는지 여부를 판단하는 데 사용되는 전기 기술자가 일반적으로 사용하는 도구 중 하나입니다. 측정범위는 60~500V이며 펜형과 드라이버형이 있다. 네온관(일반적으로 네온전구라고 함), 저항, 스프링 등으로 구성되어 있다. 전기 펜의 네온관은 전기장의 작용에 따라 빛을 방출합니다. 전자 펜을 사용할 때는 올바르게 잡아야 합니다. 엄지와 중지는 전기 펜의 절연체를 잡고 집게 손가락은 펜 끝에 있는 금속 캡을 누릅니다.

테스터는 사용하기 전에 양호한 상태인지 확인해야 합니다(실제 전원이 공급되는 장소에서 테스트). 사용 중일 때 네온관이 빛날 때까지 점차적으로 측정 대상에 접근해야 측정 대상에 직접 접촉할 수 있습니다.

전기 측정 펜의 이러한 용도를 알고 계십니까?

(1) 저전압 위상 검증에 사용하여 라인의 전선이 위상이 맞는지 위상이 다른지 측정할 수 있습니다. 구체적인 방법은 대지와 절연된 물체 위에 서서 양손에 테스트 리드를 잡고 테스트할 두 와이어에 테스트하는 것입니다. 두 개의 테스트 리드가 밝게 빛나는 경우 두 개의 리드선이 서로 다릅니다. 반대로 테스트 펜의 네온 전구 두 극 사이의 전압 차이는 광도에 비례한다는 원리로 판단되는 동일한 위상입니다.

(2) 교류와 직류를 구별하는 데 사용할 수 있습니다. 테스트 펜으로 테스트할 때 테스트 펜의 네온 전구에 있는 두 극이 모두 빛나면 교류입니다. 두 극 중 하나만 빛나면 직류입니다.

(3) 직류의 양극과 음극을 판단할 수 있다. 테스트를 위해 테스트 펜을 DC 회로에 연결하고 네온 전구에서 빛나는 극이 음극이고 빛나지 않는 극이 양극입니다.

(4) DC가 접지되었는지 여부를 판단하는 데 사용할 수 있습니다. 지면과 절연된 DC 시스템에서는 지면에 서서 테스트 펜으로 DC 시스템의 양극 또는 음극을 만질 수 있습니다. 테스트 펜의 네온 전구가 켜지지 않으면 접지 현상이 없습니다. 네온 전구에 불이 들어오면 접지 현상이 있다는 뜻이고, 펜촉에 불이 붙은 것처럼 불이 들어오면 양극이 접지되었다는 뜻이다. 빛이 손가락 끝에 있으면 음극 접지입니다. 그러나 접지 모니터링 릴레이가 있는 DC 시스템에서는 이 방법을 사용하여 DC 시스템이 접지되었는지 여부를 확인할 수 없습니다.

테스트 펜의 분류

측정된 전압의 레벨에 따른 분류

고전압 측정 펜: 10kv 이상의 프로젝트에 사용되며 전기 기술자를 위한 일일 테스트 도구입니다.

저전압 측정 펜: 라인 전압이 500V 이하인 대전된 물체를 감지하는 데 사용됩니다.

약한 전류 테스트 펜: 전자 제품 테스트에 사용되며 일반적인 테스트 전압은 6v--24v입니다. 사용하기 쉽도록 전기 펜의 꼬리 부분에는 클립이 있는 리드선이 있는 경우가 많습니다.

접촉방식에 따른 분류

접촉 테스트 펜: 대전체에 접촉하여 전기 신호를 얻는 감지 도구입니다. 일반적으로 일자 드라이버 모양이며 테스트 펜과 일자 드라이버로도 사용할 수 있습니다. 펜 형태이며 측정 데이터를 LCD 창에 직접 표시합니다.

유도 테스트 펜: 물리적 접촉 없이 유도 테스트를 채택하고 제어 라인, 도체 및 소켓의 전압을 확인하거나 와이어를 따라 개방 회로 위치를 확인할 수 있습니다. 시험 인원의 개인 안전은 최대한 보장될 수 있습니다.

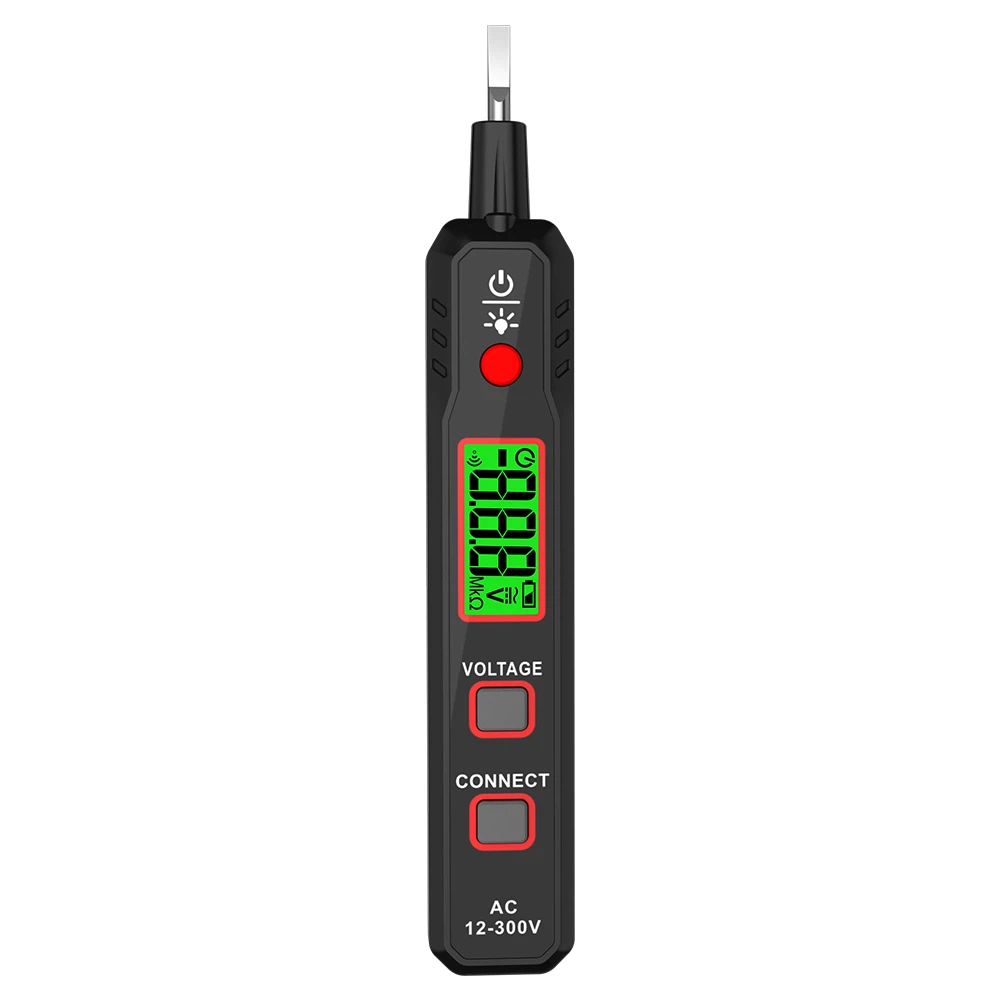

tester pencil
