전기 테스트 펜의 구조는 무엇입니까? 전기 테스트 펜을 얼마나 많은 전압으로 측정 할 수 있습니까?
측정 펜은 도체가 충전되는지 여부를 측정하는 데 사용되는 전기 기술자를위한 필수 도구 중 하나입니다. 주로 전기 회로와 장비가 충전되는지 확인하는 데 사용됩니다. 다음은 측정 펜의 구조에 대한 소개입니다. 함께 살펴 보겠습니다!
측정 펜의 구조는 일반적으로 접촉 전극, 저항, 네온 버블, 스프링 및 금속 끝 캡 (핸드 접촉 전극)으로 구성됩니다. 디지털 장치의 경우 디스플레이 화면, 표시등, 전기 테스트 버튼 및 전원 오프 테스트 버튼과 같은 구성 요소도 있습니다.

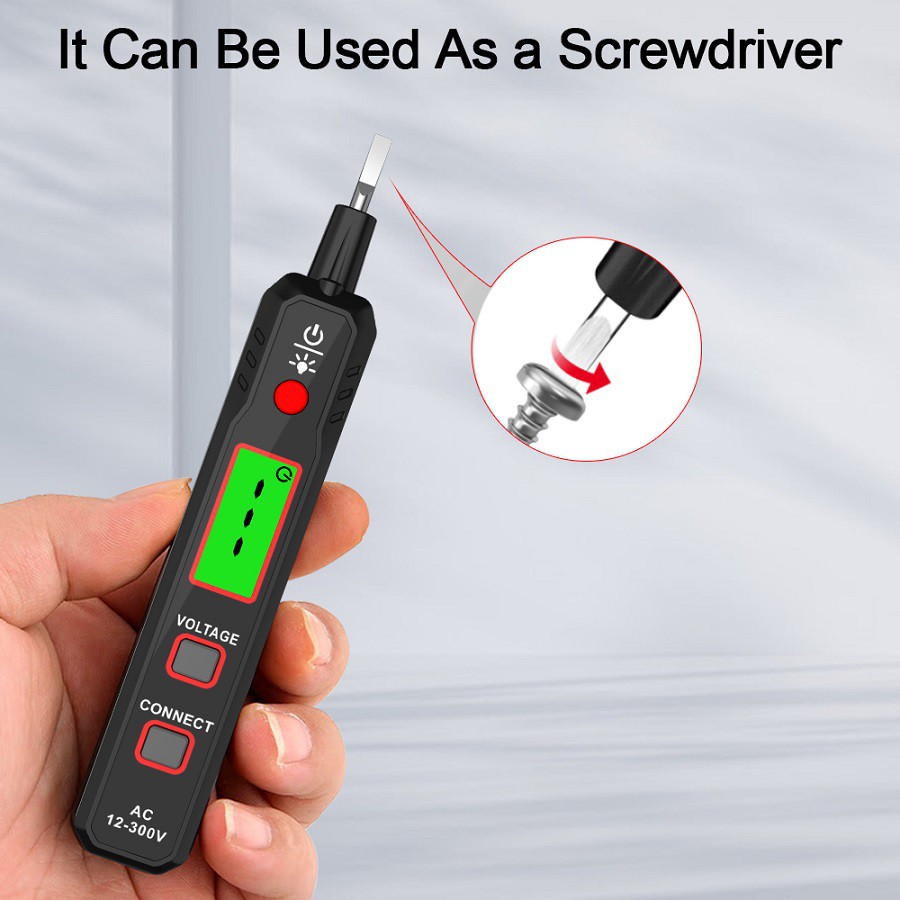

또한 드라이버 모양의 모양과 같은 펜을 측정하기위한 많은 유형의 모양이 있지만 나사를 조이거나 제거하는 스크루 드라이버로 사용할 수는 없습니다. 디지털 프로브와 같은 새로운 유형의 측정 프로브도 있습니다. 디지털 프로브는 와이어에 전기가 있는지 여부를 관찰 할뿐만 아니라 전압 값을 측정 할 수 있습니다. 또한 일부 전기 기사 친구는 유도 유형 측정 펜을 사용하여 사용하기에 매우 편리합니다. 측정 펜에는 많은 유형이 있으며 전기 기사의 선택 범위를 증가시킵니다.
측정 펜 측정 값의 전압
1. 일반 테스트 펜으로 측정 된 전압 범위는 60V에서 500V 사이입니다. 전압이 60 볼트 미만인 경우 테스트 펜의 네온 튜브가 켜지지 않을 수 있습니다. 전압이 500 볼트 이상인 경우 일반 테스트 펜을 측정에 사용할 수 없습니다. 그렇지 않으면 개인 전기 충격을 유발할 수 있습니다.
2. 사용할 때는 테스트 펜 상단 (스크루 드라이버 타입)의 금속 펜 홀더 (펜 타입) 또는 금속 나사를 손가락으로 터치하여 테스트 된 충전 본체, 측정 펜, 인체 및지면을 통해 흐르는 회로를 형성하십시오. 테스트 된 하전 차체와 접지 사이의 전압이 60V를 초과하는 한, 네온 튜브는 빛을 방출합니다. 관찰 할 때, 네온 튜브 창은 연산자를 향해 백라이트되어야합니다.
