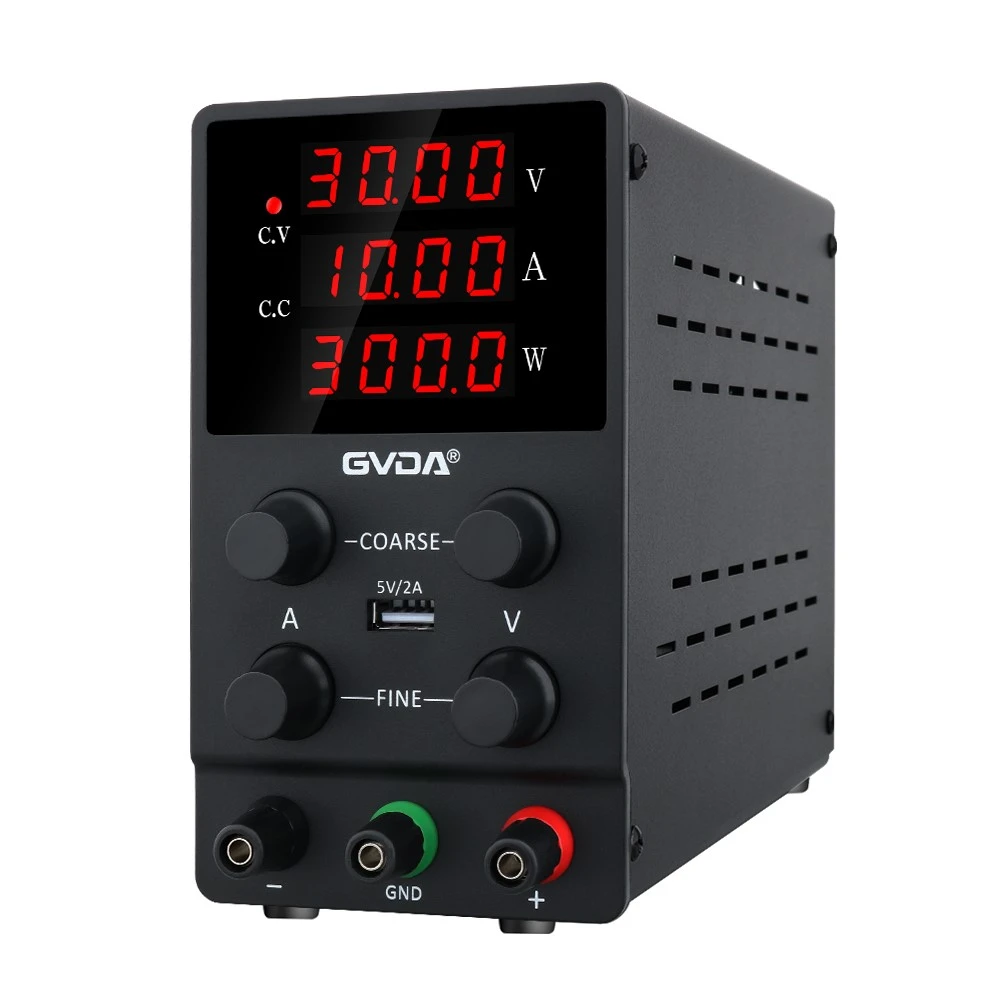

DC 안정화 전원 공급 장치의 분류 및 특성
DC 조정 전원 공급 장치는 습관에 따라 화학적 전원 공급 장치, 선형 조정 전원 공급 장치, 스위칭 조정 전원 공급 장치로 분류할 수 있으며, 이러한 유형의 전원 공급 장치를 아래에서 구체적으로 소개하겠습니다.
화학 전원 공급 장치
우리는 일반적으로 화학 전원 공급 장치에 속하는 건전지, 납축 배터리, 니켈 카드뮴, 니켈 금속 수소화물, 리튬 이온 배터리를 사용하며 각각 고유한 장점과 단점이 있습니다. 과학과 기술의 발전으로 지능형 배터리가 생산되었습니다. 충전용 배터리 재료 측면에서, 미국 연구자들은 저렴하고 컴팩트하며 긴 방전 시간을 만들 수 있는 요오드화망간이 여러 번 충전한 후에도 환경 친화적인 충전용 배터리의 우수한 성능을 유지한다는 사실을 발견했습니다.
선형 DC 조정 전원 공급 장치(LPS)
선형 DC 조정 전원 공급 장치는 DC 조정 전원 공급 장치의 선형 상태에서 작동하는 조정기를 말합니다. 선형 DC 조정 전원 공급 장치에는 주로 주파수 변압기, 출력 정류기 필터, 제어 회로, 보호 회로 등이 포함됩니다.
선형 DC 조정 전원 공급 장치는 변압기 전압을 통한 첫 번째 AC 전원이며 정류기 회로 정류기 필터에 의해 정류되어 불안정한 DC 전압을 얻습니다. 고정밀 DC 전압을 달성하려면 전압 피드백 출력 전압을 통해 조정되어야 합니다. 높은 수준의 안정성을 달성할 수 있고 리플도 매우 작으며 스위칭 조정 전원 공급 장치가 간섭과 잡음이 없습니다. 그러나 단점은 거대하고 부피가 큰 변압기가 필요하고 필요한 필터 커패시터의 부피와 무게도 상당히 크고 전압 피드백 회로가 선형 상태에서 작동하므로 조정 튜브에 일정량의 전압 강하가 있다는 것입니다. , 큰 작동 전류의 출력으로 인해 조정 튜브의 전력 소비가 너무 크고 변환 효율이 낮을 뿐만 아니라 큰 방열판을 설치해야 합니다.
DC 조정 전원 공급 장치 스위칭
스위칭 DC 조정 전원 공급 장치는 현대 전력 전자 기술을 사용하여 스위칭 트랜지스터 켜기 및 끄기 시간 비율을 제어하여 전원 공급 장치의 안정적인 출력 전압을 유지합니다. 회로 형태는 주로 단일 종단 플라이백, 단일 종단 순방향, 하프 브리지, 푸시풀 및 풀 브리지로 구성됩니다. 기본 스위칭 DC 조정 전원 공급 장치에는 주로 입력 그리드 필터, 입력 정류기 필터, 인버터, 출력 정류기 필터, 제어 회로 및 보호 회로가 포함됩니다.
DC 조정 전원 공급 장치 스위칭의 장점은 소형, 경량, 안정성 및 신뢰성입니다. 선형 DC 조정 전원 공급 장치 리플이 크다는 단점이 있습니다(일반적으로 1%V PP 이하). 다음 분류에서는 여러 유형의 스위칭 DC 조정 전원 공급 장치를 소개합니다.
AC/DC 전원 공급 장치 이 유형의 전원 공급 장치는 1차 전원 공급 장치라고도 알려져 있으며 전력망에서 에너지를 얻고 DC/DC 변환기에 대한 고전압 정류 및 필터링을 거쳐 하나 이상의 안정적인 DC 고전압을 얻습니다. 출력의 DC 전압과 전력은 수 와트에서 수 킬로와트까지이며 다양한 경우에 사용됩니다.
DC/DC 전원 공급 장치는 통신 시스템에서 보조 전원 공급 장치라고도 하며, 주 전원 공급 장치 또는 DC 배터리 팩에서 제공되는 DC 입력 전압이며 DC/DC 변환기 이후의 출력에서 하나 이상의 DC 전압을 얻습니다.
통신 전원 공급 장치 통신 전원 공급 장치는 본질적으로 DC/DC 변환기형 전원 공급 장치이지만 일반적으로 DC{0}}V 또는 -24V 전원 공급 장치이며 백업 배터리를 DC 전원 백업으로 사용하며, DC 공급 전압은 회로 작동 전압으로 변환됩니다. 일반적으로 중앙 전원 공급 장치, 계층형 전원 공급 장치 및 단일 보드 전원 공급 장치의 세 가지 유형으로 나뉘며 단일 보드 전원 공급 장치가 가장 안정적입니다.
라디오 전원 공급 장치 입력 AC220V/110V, 출력 DC13.8V, 전원은 라디오에 공급되는 전원에 따라 결정됩니다. AC 네트워크 정전이 무선 작업에 영향을 미치는 것을 방지하려면 백업용 배터리 팩이 필요하므로 이러한 유형의 전원 공급 장치에는 13.8V DC 전압 출력 외에 배터리 충전 자동 변환 기능도 있습니다. 기능.
모듈형 전원 공급 장치 과학과 기술의 급속한 발전으로 인해 전원 공급 장치의 신뢰성, 용량, 볼륨이 점점 더 높아져 요구 사항보다 높아지고 모듈형 전원 공급 장치의 우수성을 점점 더 많이 보여주고 있으며 높은 작동 주파수, 작은 크기입니다. , 높은 신뢰성, 설치가 용이하고 용량 확장의 조합으로 인해 점점 더 널리 사용됩니다.
특수 전원 공급 장치 전류 전원 공급 장치, 400Hz 입력 AC/DC 전원 공급 장치 등은 이러한 종류의 전원 공급 장치로 분류될 수 있으며 특별한 요구 사항에 따라 선택할 수 있습니다.
