도금 두께 측정기의 5가지 분류
1. 자성 두께 측정법 : 자성체 위의 비자성층의 두께를 측정하는데 적합하다. 자성 재료는 일반적으로 강철, 철, 은, 니켈입니다. 이 방법은 측정 정확도가 높습니다. 그만큼
2. 와전류 두께 측정 방법: 전도성 금속의 비전도성 층의 두께 측정에 적합합니다. 이 방법은 자기 두께 측정 방법보다 정확도가 떨어집니다.
3. 초음파 두께 측정법: 현재 코팅 두께를 측정하는 방법은 없습니다. 일부 외국 제조업체는 다층 코팅 두께 측정 또는 위의 두 가지 방법을 측정할 수 없는 경우에 적합한 기기를 보유하고 있습니다. 그러나 일반적으로 비싸고 측정 정확도가 높지 않습니다.
4. 전해 두께 측정법: 이 방법은 위의 세 가지 방법과 다릅니다. 비파괴 검사에 속하지 않습니다. 코팅을 파괴해야 하며 일반적인 정확도는 높지 않습니다. 다른 종류보다 측정하기가 더 번거롭습니다.
5. 방사선 두께 측정: 여기의 장비는 매우 비싸고(일반적으로 100000 RMB 이상) 일부 특수한 경우에 적합합니다. 그만큼
중국에서 가장 일반적으로 사용되는 방법은 첫 번째와 두 번째 방법입니다. 1. 자성 두께 측정법 : 자성체 위의 비자성층의 두께를 측정하는데 적합하다. 자성 재료는 일반적으로 강철, 철, 은, 니켈입니다. 이 방법은 측정 정확도가 높습니다.

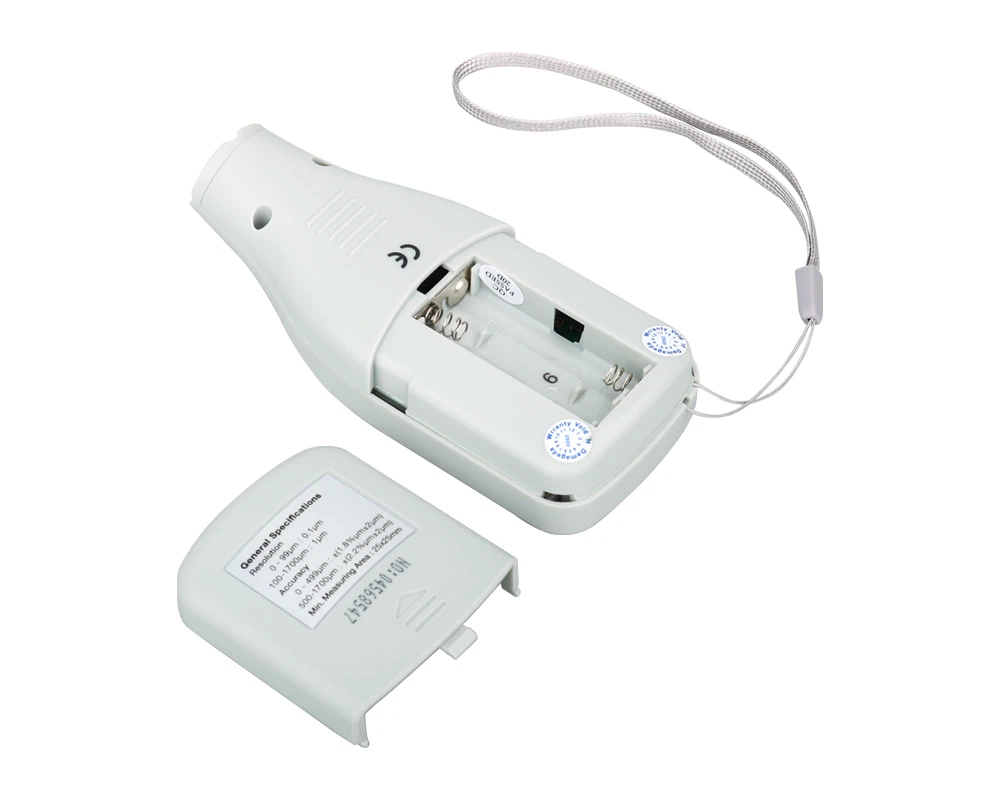

자기 두께 측정기
마그네틱 두께 측정기는 통합된 계기 구조를 가지고 있으며 한 손으로 조작할 수 있습니다. 전자기 유도 원리를 채택하고 다양한 자성 금속 기판의 비자성 코팅 두께 측정에 적합합니다. 강철(니켈 도금 제외), 코팅, 에나멜, 플라스틱 등의 다양한 코팅 두께를 측정할 수 있습니다. 다양한 금속 호일(예: 구리 호일, 알루미늄 호일, 금호일 등)의 두께 측정에도 사용할 수 있습니다. .) 및 비금속 필름(예: 종이, 플라스틱 등). 이 장비는 생산 검사, 인수 검사 및 품질 감독 검사에 사용할 수 있습니다. 국가 표준에 맞춰.
와전류 두께 측정기
와전류 두께 게이지는 와전류 측정 원리를 사용하는 소형 기기로 비철 금속 기판의 페인트, 플라스틱, 고무 및 기타 코팅 또는 양극 산화 피막의 두께를 편리하고 비파괴적으로 측정할 수 있습니다. 알루미늄 기질. 이 악기는 기계, 자동차, 조선, 석유, 화학 산업, 전기 도금, 플라스틱 스프레이, 에나멜, 플라스틱 및 기타 산업에서 널리 사용됩니다.
와전류 측정 원리
고주파 AC 신호는 프로브 코일에 전자기장을 생성하고 프로브가 도체에 가까워지면 와전류가 형성됩니다. 프로브가 전도성 기판에 가까울수록 와전류가 커지고 반사 임피던스가 커집니다. 이 피드백 양은 프로브와 전도성 기판 사이의 거리, 즉 전도성 기판의 비전도성 코팅 두께를 특징으로 합니다. 이 프로브는 비강자성 금속 기판의 코팅 두께를 측정하는 데 특화되어 있기 때문에 비자기 프로브라고도 합니다. 비자성 프로브는 백금-니켈 합금 또는 기타 신소재와 같은 고주파 소재를 코일 코어로 사용합니다. 자기 유도 원리와 비교할 때 주요 차이점은 프로브가 다르고 신호의 주파수가 다르며 신호의 크기와 스케일 관계가 다르다는 것입니다. 자기유도 두께계와 마찬가지로 와전류 두께계도 0.1um의 높은 분해능, 허용 오차 1%, 범위 10mm에 도달했습니다. 와전류 원리를 사용하는 두께 게이지는 원칙적으로 항공 우주 차량, 차량, 가전 제품, 알루미늄 합금 문 및 창 및 기타 알루미늄 제품 표면 페인트, 플라스틱 코팅과 같은 모든 전기 전도체의 비전도성 코팅을 측정할 수 있습니다. 그리고 양극 처리된 필름. 클래딩 재료는 보정으로 측정할 수 있는 특정 전도도를 갖지만 두 전도도의 비율은 적어도 3-5배 달라야 합니다(예: 구리의 크롬 도금). 강철 기판도 전기 전도체이지만 자기 원리가 이러한 유형의 작업에 더 적합합니다.
