멀티미터로 4~20mA 센서를 측정하는 방법
측정 방법에는 두 가지가 있습니다.

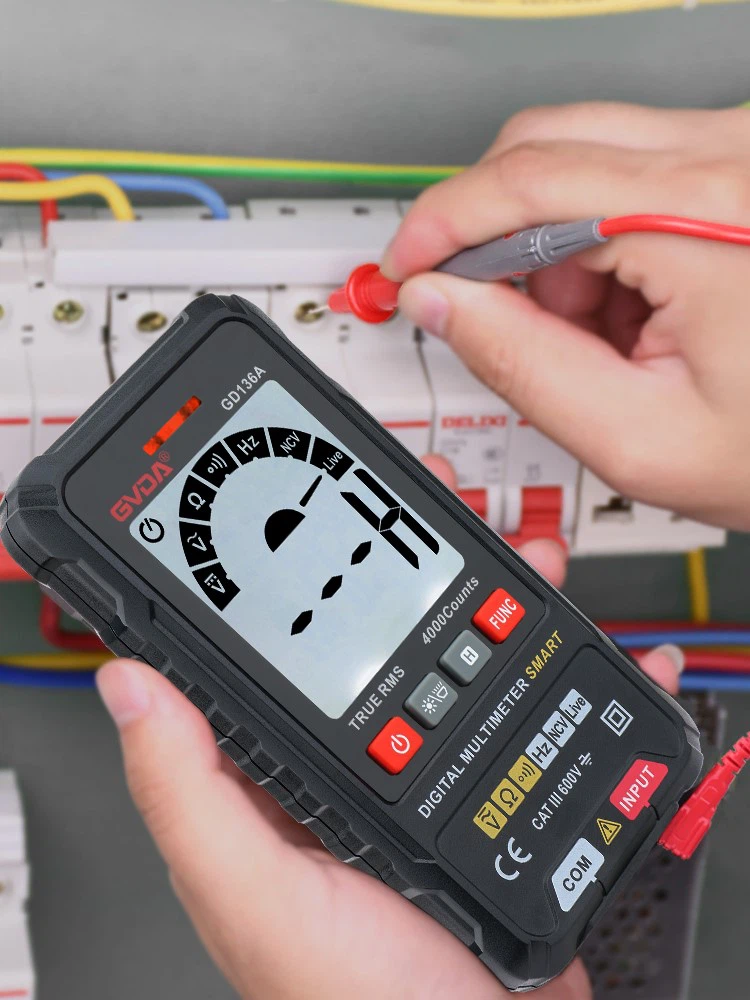

1. 멀티미터의 전류 범위 테스트를 통과하며 단계는 다음과 같습니다.
멀티미터의 빨간색 프로브는 mA의 구멍에 연결되고 검은색 프로브는 COM에 연결됩니다.
멀티미터를 DC mA로 조정합니다.
멀티미터의 빨간색 프로브는 4-20mA 센서 출력의 양극에 연결되고 검정색 프로브는 4-20mA 센서 출력의 음극에 연결됩니다.
멀티미터의 디스플레이 영역에서 표시기를 읽고 판독 표시기는 현재 값입니다.
2. 전류 테스트 기능이 없는 멀티미터의 경우 멀티미터의 10,000-전압 측정을 통해 다음과 같이 전류 값을 전압으로 측정할 수 있습니다.
4-20mA 센서의 출력에는 약 100Ω의 샘플링 저항이 연결됩니다.
멀티미터의 빨간색 프로브는 mA의 구멍에 연결되고 검은색 프로브는 COM에 연결됩니다.
멀티미터의 기어를 DC V 기어로 조정합니다.
멀티미터의 빨간색 프로브는 4-20mA 센서 출력의 양극에 연결되고 검정색 프로브는 4-20mA 센서 출력의 음극에 연결됩니다.
멀티미터의 디스플레이 영역에서 표시기를 읽으십시오. 읽기 표시기는 전압 값입니다. 현재 값을 얻으려면 읽기 표시기를 저항 값(예: 100옴)으로 나눕니다.
멀티미터의 직류 기능, 20mA 기어(그렇지 않은 경우 100mA 기어 선택)를 사용하고 센서 출력을 직접 테스트하십시오. 데스크톱 디지털 멀티미터인 경우 센서 기능을 사용하여 센서가 감지한 물리량을 계측기가 직접 테스트하도록 할 수도 있습니다. 빨간색 스타일러스는 녹색 와이어에 연결되고 검정색 스타일러스는 노란색 와이어에 연결됩니다.
