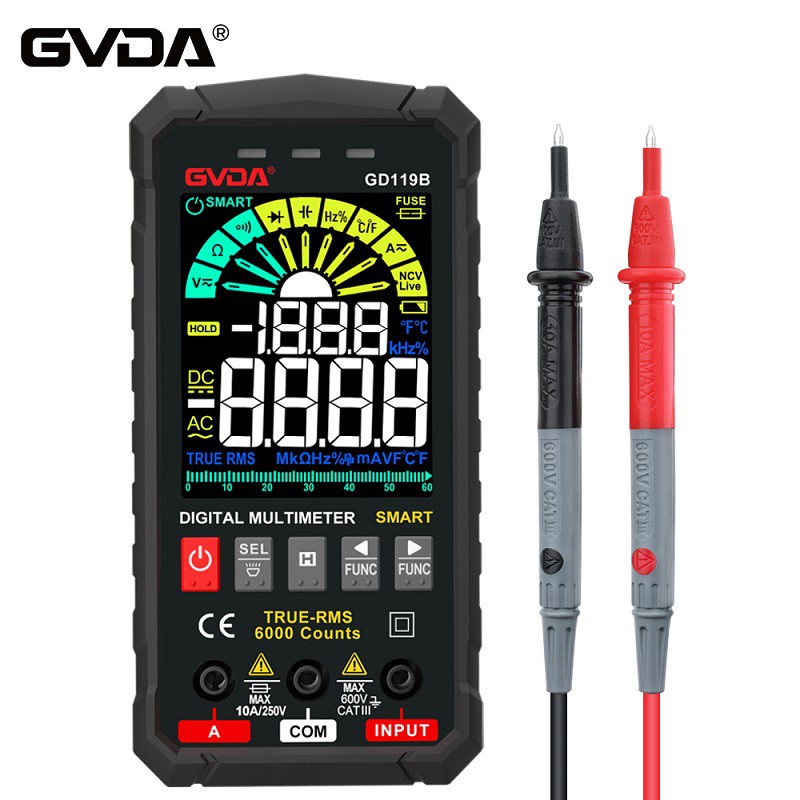

디지털 멀티미터로 에어컨 커패시터의 품질을 측정하는 방법
디지털 멀티미터로 에어컨 커패시터의 품질을 측정하는 방법
커패시터는 가장 일반적으로 사용되는 전자 부품 중 하나입니다. 커패시터의 모양과 회로 기호는 그림에 나와 있습니다. 커패시터의 일반적인 텍스트 기호는 "C"입니다. 커패시터는 주로 금속 전극, 유전체층 및 전극 리드로 구성되며 두 전극은 서로 절연되어 있습니다. 따라서 "DC를 차단하고 AC와 통신"하는 기본 성능을 갖는다.
커패시턴스 파일로 직접 감지
일부 디지털 멀티미터에는 커패시턴스 측정 기능이 있으며 그 범위는 2000p, 20n, 200n, 2μ 및 20μ의 5단계로 나뉩니다. 측정시 방전된 캐패시터의 핀 2개를 패널의 Cx 잭에 직접 삽입할 수 있으며 표시된 데이터는 적절한 범위를 선택한 후 읽을 수 있습니다. 2000p 파일은 2000pF 미만의 커패시턴스 측정에 적합합니다. 20n 파일은 2000pF와 20nF 사이의 커패시턴스 측정에 적합합니다. 200n 파일은 20nF와 200nF 사이의 커패시턴스 측정에 적합합니다. 2μ 파일은 200nF와 2μF 커패시턴스 사이의 커패시턴스 측정에 적합합니다. 2μF와 20μF 사이의 커패시턴스 측정에 적합한 20μ 범위.
일부 디지털 멀티미터(예: DT890B plus)는 50pF 이하의 소용량 커패시터를 측정할 때 오차가 크며, 20pF 이하의 정전용량 측정에 대한 기준값은 거의 없다는 것이 경험으로 입증되었습니다. 이때 작은 값의 정전 용량을 측정하는 데 직렬 방법을 사용할 수 있습니다. 방법은 먼저 약 220pF의 커패시터를 찾아 디지털 멀티미터로 실제 용량 C1을 측정한 다음 테스트할 작은 커패시터를 병렬로 연결하여 총 용량 C2를 측정한 다음 둘 사이의 차이(C{{ 8}}C2)는 테스트할 소형 커패시터의 용량입니다. 이 방법으로 1-20pF의 소용량 정전용량을 측정하는 것은 매우 정확합니다.
저항 파일로 탐지
실습을 통해 커패시터의 충전 과정을 디지털 멀티미터를 사용하여 관찰할 수 있음이 입증되었습니다. 이 멀티미터는 충전 전압의 변화를 이산 디지털 양으로 실제로 반영합니다. 디지털 멀티미터의 측정 속도를 n회/초라고 가정하면 커패시터의 충전 과정을 관찰할 때 매초마다 서로 독립적이며 순차적으로 증가하는 n개의 판독값을 볼 수 있습니다. 디지털 멀티미터의 이 표시 기능에 따라 커패시터의 양호 여부를 감지하고 커패시턴스를 추정할 수 있습니다. 다음은 디지털 멀티미터의 저항 범위를 사용하여 커패시터를 감지하는 방법으로, 커패시턴스 범위가 없는 계측기에 매우 실용적인 가치가 있습니다. 이 방법은 0.1μF에서 수천 마이크로 패럿에 이르는 대용량 커패시터를 측정하는 데 적합합니다.
1. 측정 조작 방법
디지털 멀티미터를 적절한 저항 수준으로 돌리면 빨간색 테스트 리드와 검은색 테스트 리드가 각각 테스트 중인 커패시터 Cx의 두 극에 닿습니다. 이때 표시된 값은 "000"부터 오버플로 기호 "1"이 표시될 때까지 점차 증가합니다. "000"가 항상 표시되면 커패시터가 내부적으로 단락되었음을 의미합니다. 항상 오버플로로 표시되면 커패시터의 내부 전극이 열려 있거나 선택한 저항 파일이 적합하지 않을 수 있습니다. 전해 커패시터를 점검할 때 빨간색 테스트 리드(양극으로 충전됨)가 커패시터의 양극에 연결되고 검은색 테스트 리드가 커패시터의 음극에 연결된다는 점에 유의해야 합니다. 그만큼
2. 측정 원리
저항 파일로 커패시터를 측정하는 측정 원리. 측정하는 동안 양의 전원 공급 장치는 표준 저항 R0을 통해 측정된 커패시터 Cx를 충전합니다. 충전하는 순간 Vc=0이므로 "000"가 표시됩니다. Vc가 점차 증가함에 따라 표시된 값도 그에 따라 증가합니다. Vc=2VR일 때 미터는 오버플로 기호 "1"을 표시하기 시작합니다. 충전 시간 t는 표시값이 "000"에서 오버플로로 변경되는 데 필요한 시간이며 이 시간은 쿼츠 시계로 측정할 수 있습니다.
