디지털 멀티미터로 전압을 측정하는 방법

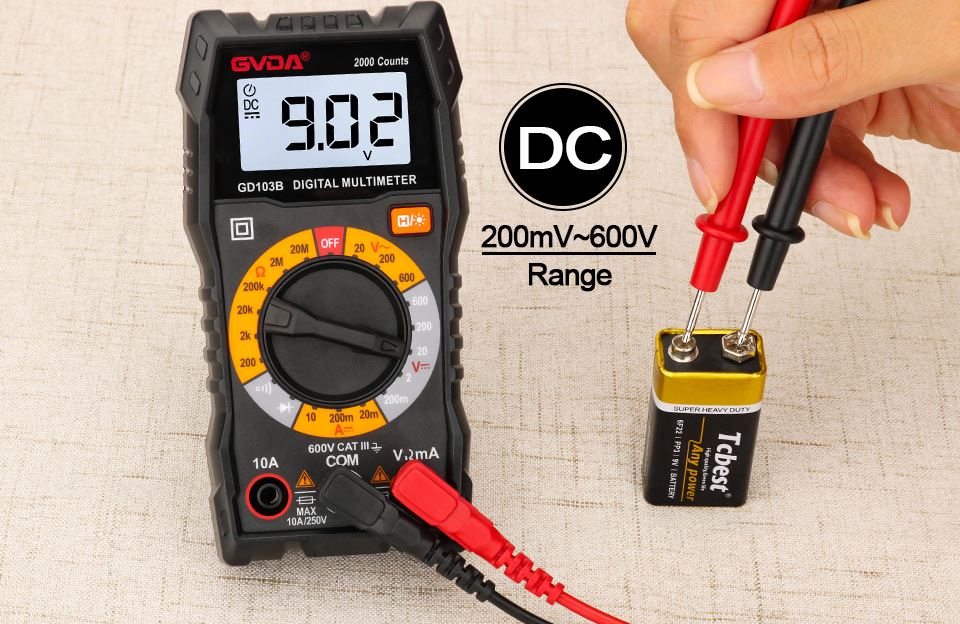

먼저 DC 전압을 측정하십시오.
1. 검은색 테스트 리드를 COM 잭에 삽입하고 빨간색 테스트 리드를 V/Ω 잭에 삽입합니다.
2. 기능 스위치를 DC 전압 범위 V 범위에 넣고 테스트 리드를 테스트 할 전원 공급 장치 (개방 회로 전압 측정) 또는 부하 (부하의 전압 강하 측정)에 연결하십시오. 빨간색 리드의 극성이 동시에 표시됩니다. 디스플레이에.
통지:
1. 테스트중인 전압 범위를 모르는 경우 기능 스위치를 최대 범위로 설정하고 점차적으로 줄입니다.
2. 디스플레이에 "1"만 표시되면 범위 초과를 의미하며 기능 스위치를 더 높은 범위로 설정해야합니다.
3. ""는 1000V보다 높은 전압을 측정하지 않고 더 높은 전압 값을 표시 할 수 있지만 내부 회로가 손상 될 위험이 있음을 의미합니다.
4. 고전압을 측정 할 때 감전을 피하기 위해 특별한주의를 기울이십시오.

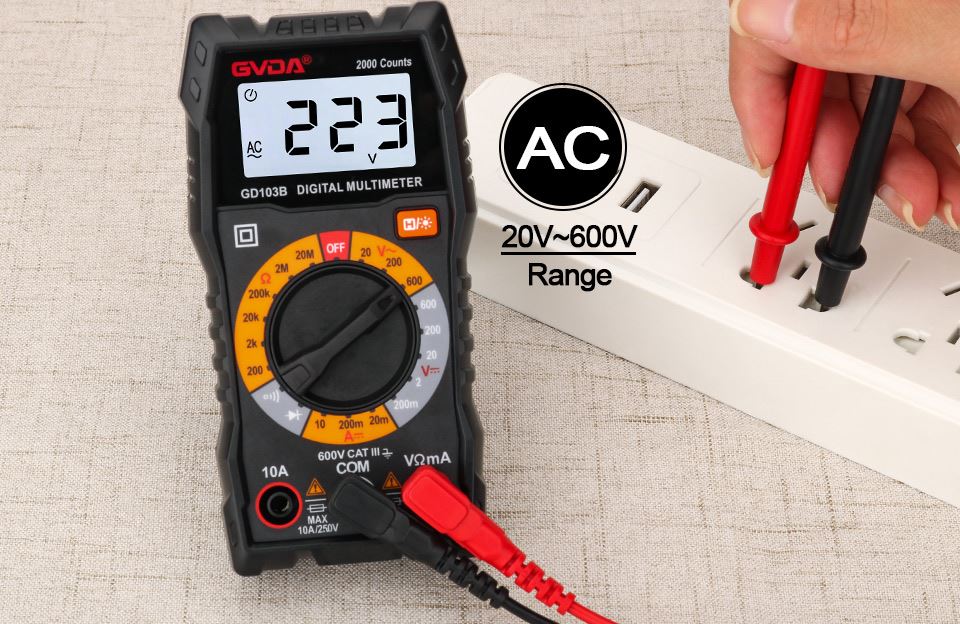

둘째, AC 전압을 측정하십시오.
1. 검은색 테스트 리드를 COM 잭에 삽입하고 빨간색 테스트 리드를 V/Ω 잭에 삽입합니다.
2. 기능 스위치를 AC 전압 범위 V ~ 범위로 설정하고 테스트 펜을 테스트 할 전원 공급 장치 또는 부하에 연결하십시오. 테스트 연결 다이어그램은 위와 동일합니다. AC 전압을 측정 할 때 극성 디스플레이가 없습니다.
예방 조치:
1. DC 전압 노트 1.2.4를 참조하십시오.
2. ""는 700Vrms보다 높은 전압을 입력하지 않으면 더 높은 전압 값을 표시 할 수 있지만 내부 회로가 손상 될 위험이 있음을 의미합니다.
