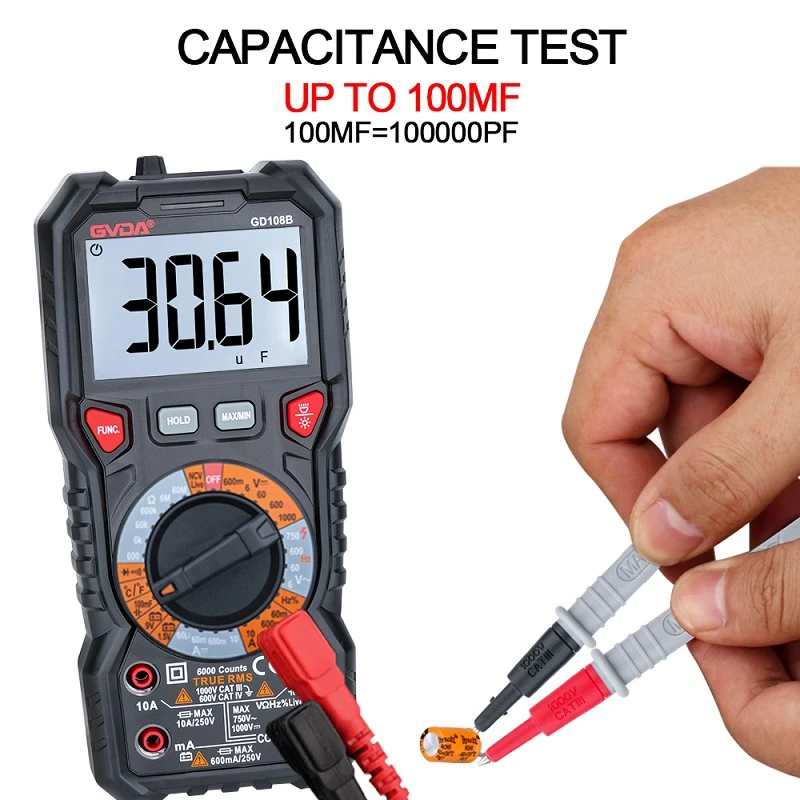

멀티미터를 사용하여 회로가 전도성인지 테스트하는 방법
멀티미터는 회로의 연결을 확인하는 데, 즉 회로에 장애물이 없는지 확인하는 데에도 사용할 수 있습니다. 멀티미터를 이용하여 회로의 연결 여부를 측정하는 단계는 다음과 같습니다.
1단계: 준비 작업
전류 측정과 마찬가지로 먼저 테스트할 라인이나 회로가 분리된 상태인지 확인하고 전원 공급 장치를 분리하거나 해당 스위치를 켜는 등 필요한 보호 조치를 취하십시오.
2단계: 모드 선택
멀티미터의 선택 손잡이를 저항 측정 모드(일반적으로 Ω으로 표시된 기어)로 조정합니다. 이 모드에서 멀티미터는 회로나 배선의 저항값을 측정할 수 있습니다.
3단계: 전선 연결하기
멀티미터의 두 프로브를 테스트 중인 회로의 두 핀(또는 두 개의 테스트 지점)에 연결합니다. 한 접점은 테스트 끝 부분에 검은색 케이블에 연결되고 다른 접점은 테스트 끝 부분에 빨간색 케이블에 연결됩니다. 접촉이 잘 되도록 프로브를 단단히 고정하십시오.
4단계: 저항 값 읽기
멀티미터의 포인터나 숫자가 안정될 때까지 몇 초간 기다리면 측정된 저항 값을 읽을 수 있습니다. 디지털 멀티미터를 사용하는 경우 저항 값이 계기판에 직접 표시됩니다. 아날로그 멀티미터를 사용하는 경우 정확한 판독을 위해 포인터의 위치를 주의 깊게 관찰해야 합니다.
5단계: 연결 확인
측정된 저항값을 기준으로 회로에 장애가 없는지 확인합니다. 측정된 저항 값이 0에 가까우면 회로에 장애물이 없음을 나타냅니다. 측정된 저항값이 매우 크거나 무한대(무한대로 표시)이면 회로가 연결되지 않았음을 나타냅니다.
회로 연결을 측정하기 위해 멀티미터를 사용할 때 회로에 다른 구성 요소나 부품이 있을 수 있으며 이러한 부품의 저항 값도 측정 결과에 영향을 미칠 수 있다는 점에 유의해야 합니다. 따라서 측정에 앞서 회로의 전체적인 구조를 이해해야 측정 결과를 정확하게 이해하고 해석할 수 있습니다.
