저전압 라인의 누출 및 도난 문제를 확인하기 위해 클램프 전류계를 사용하는 방법은 무엇입니까?

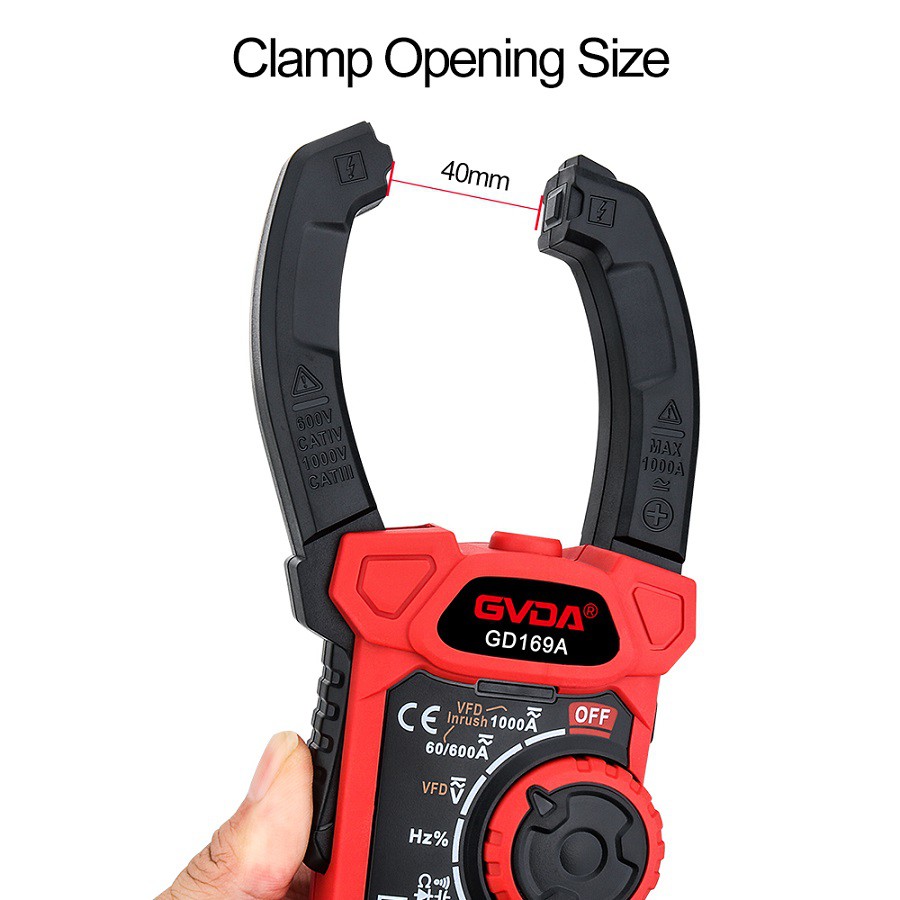

클램프형 전류계는 변류기와 전류계를 결합한 것입니다. 렌치를 조이면 변류기의 철심이 열릴 수 있습니다. 측정된 전류가 흐르는 와이어는 철심의 열린 틈을 자르지 않고 통과할 수 있으며, 렌치를 펼치면 철심이 닫힙니다.
철심을 통과하는 시험된 회로선은 변류기의 1차 코일이 되고, 이를 통과하는 전류는 2차 코일에 전류를 유도합니다. 그런 다음 2차 코일을 연결하는 전류계에는 테스트된 회로의 전류를 측정하는 표시기가 있습니다.
클램프형 전류계는 시프트 스위치를 통해 다양한 범위로 전환될 수 있습니다. 그러나 기어 변속 시 동력으로 작동하는 것은 허용되지 않습니다. 클램프 모양 시계의 정밀도는 일반적으로 2.5~5레벨로 높지 않습니다.
사용의 편의를 위해 미터에는 다양한 등급의 전류 및 전압을 측정하기 위한 다양한 범위의 변환 스위치도 있습니다.
널리 사용되는 전류계를 사용하여 전류를 측정하는 경우 측정용 전류계를 연결하기 전에 회로를 차단하고 차단해야 합니다. 이는 매우 번거로운 작업이며 때로는 정상적으로 작동하는 전기 기계가 이를 허용하지 않는 경우도 있습니다.
이때 클램프형 전류계를 사용하면 회로를 절단하지 않고도 전류를 측정할 수 있어 훨씬 편리해진다. 클램프 전류계는 저전압 선로의 누설을 반영하거나 도난을 감지하는 데 가장 좋은 것입니다.
1. 잔류 전기적 활동 유지 장치 자체에 문제가 있는지 확인
방법: 배전 변압기에서 저전압 라인 출력 측 AC 접촉기의 위상 라인에 있는 퓨즈를 분리합니다. 이때 잔류전력 동작 유지장치가 정상적으로 가동될 수 있다면 잔류전력 동작 유지장치는 양호한 것으로 확인된다. 그렇지 않은 경우 잔류 전기 활동을 교체하기 위한 유지 관리 장치를 점검하고 수정해야 합니다.
2. 어떤 위상 라인이 누출을 일으키는지 생각해 보세요.
방법: 배전 변압기에서 저전압 라인의 AC 접촉기 출구 측 중성선을 분리한 다음 제거된 퓨즈 코어를 위상 중 하나에 설치합니다. 클램프 전류계를 사용하여 위상을 측정하고 측정된 전류가 해당 위상의 누설 전류입니다. 같은 방법으로 다른 누설상의 누설전류를 순차적으로 측정한다.
선로의 위상 접지로 인해 장비에 높은 전류 손상이 발생하지 않도록 (부분 방전 전원 주파수 시험 변압기가없는 경우 전자동 변압비 시험기, 접지 연속성 저항 시험기, 가변 주파수 직렬 공진 시험 장치, 무선 고주파 전기를 훔치는 일대일 로컬 방법을 사용하는 전압 핵 위상 변압기), 클램프 유형 전류계는 감지 전에 고전류 위치에 배치되어야 합니다. 감지 값이 매우 작은 경우 클램프 전류계 기어를 밀리암페어 기어로 전환하여 감지합니다. 보낸 사람: 전기 기술의 집
3. 누설이 있는 상선을 판단한 후 누설상태를 판단한다.
방법: 배전 변압기에서 반사될 상선에 퓨즈 코어를 삽입하고 중성선 및 기타 2상 퓨즈를 분리한 다음 클램프 전류계를 사용하여 극의 활선 상선을 감지하여 누설 상태를 확인합니다. 효율성을 높이기 위해 폴 등반 위치를 라인 중앙에서 선택할 수 있습니다. 테스트 후 누수위치가 라인의 전반부인지 후반부인지 판단하여 라인의 누설이 의심되는 구간에서 검출합니다. 비유하자면 감지 제한을 줄이세요.
마지막으로, 결정된 작은 한계 내에서 위상 라인의 기둥 절연체를 테스트해야 하며, 한계 내에서 위상 라인에 연결된 사용자의 가정용 라인 위상 라인을 테스트해야 합니다(지상 또는 절연 감지 중). 자세한 위치를 결정합니다. 누출.
