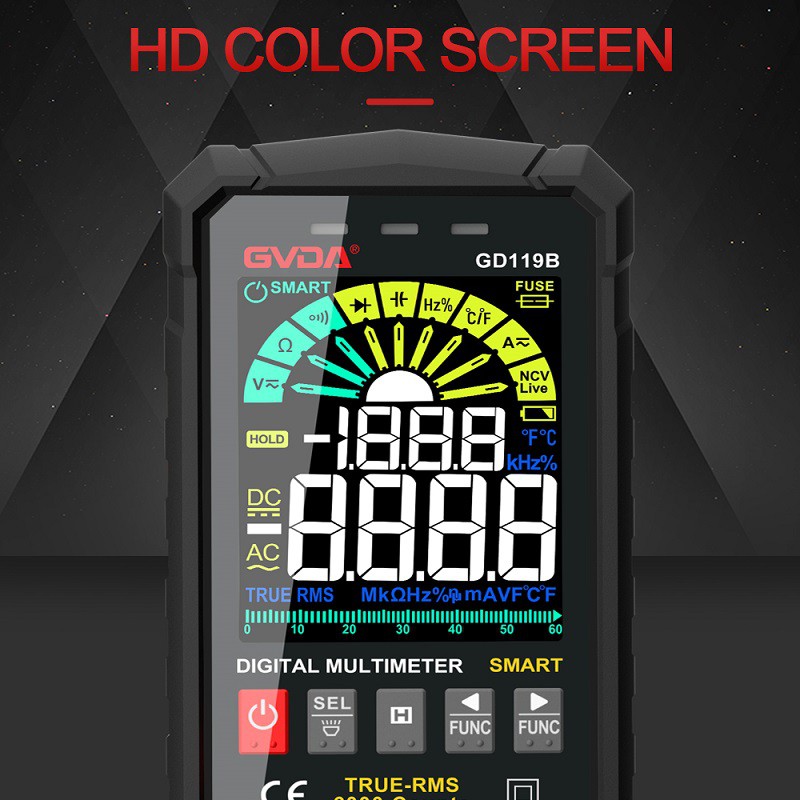

디지털 멀티미터 사용방법과 주의사항 및 작동원리
멀티미터는 미터 헤드, 측정 회로 및 전환 스위치의 세 가지 주요 부분으로 구성됩니다.
(1) 미터 헤드: 고감도 자전기 DC 전류계이며 멀티미터의 주요 성능 지수는 기본적으로 미터 헤드의 성능에 따라 달라집니다. 헤드의 감도는 헤드의 포인터가 풀 스케일로 편향되었을 때 헤드에 흐르는 DC 전류 값을 말하며 이 값이 작을수록 헤드의 감도가 높아집니다. 전압을 측정할 때 내부 저항이 클수록 성능이 좋아집니다. 미터 헤드에는 4개의 눈금이 있으며 그 기능은 다음과 같습니다. 첫 번째 눈금(위에서 아래로)은 R 또는 Ω으로 표시되어 저항 값을 나타내며 변환 스위치는 옴 단위입니다. 이 척도를 읽어보세요. ∽ 및 VA로 표시된 두 번째 부분은 AC 및 DC 전압 및 DC 전류 값을 나타내며, AC 및 DC 전압 또는 DC 전류 블록의 전환 스위치가 다른 위치 이외의 AC 10V 외에 범위, 즉 이 내용을 읽으십시오. 규모. 세 번째에는 10V라는 라벨이 붙어 있으며 이는 AC 전압 값이 10V임을 나타냅니다. 전환 스위치가 AC 또는 DC 전압 블록에 있고 범위가 AC 10V에 있을 때 이 눈금을 읽습니다. 네 번째 막대에는 dB가 표시되어 오디오 레벨을 나타냅니다.
(2) 측정라인
측정 라인은 저항기, 반도체 부품 및 배터리로 구성된 작은 DC 전류 회로를 측정하기 위해 다양한 측정 값을 적절한 미터로 변환하는 데 사용됩니다.
일련의 처리(정류, 션트, 전압 등)를 거쳐 작은 DC 전류의 특정 한계까지 다양한 측정(전류, 전압, 저항 등), 다양한 범위가 가능합니다. 측정을 위해 미터 헤드에 넣습니다.
(3) 스위치
그 역할은 다양한 유형과 다양한 측정 범위의 요구 사항을 충족하기 위해 다양한 측정 라인을 선택하는 것입니다. 전환 스위치에는 일반적으로 두 개가 있으며 각각 다른 기어와 범위가 표시되어 있습니다.
멀티미터의 사용
(1) 다이얼 기호의 의미와 각 노브 및 선택 스위치의 주요 역할을 숙지합니다.
(2) 기계적 영점 조정을 수행합니다.
(3) 측정의 종류와 크기에 따라 전환 스위치의 기어와 범위를 선택하고 해당 스케일을 알아냅니다.
(4) 미터펜 잭의 위치를 선택합니다.
(5) 전압 측정: 전압(또는 전류)을 측정할 때 범위를 선택하십시오. 큰 전압을 측정하기 위해 작은 범위를 사용하는 경우 미터가 탈 위험이 있습니다. 작은 전압을 측정하기 위해 큰 범위를 사용하는 경우 포인터 편향이 너무 작아서 읽을 수 없습니다. 범위 선택은 포인터 편향이 전체 눈금의 약 2/3가 되도록 해야 합니다. 측정된 전압의 크기가 사전에 명확하지 않은 경우 가장 높은 범위 정지를 먼저 선택한 다음 점차적으로 적절한 범위로 줄여야 합니다.
사용상의주의 사항
a 측정된 전압이나 전류의 크기를 미리 예측할 수 없는 경우에는 가장 높은 범위 정지로 설정하여 한 번 측정한 다음 상황에 따라 범위를 점차적으로 적절한 위치로 줄여야 합니다. 측정이 끝나면 범위 스위치를 가장 높은 전압 블록으로 설정하고 전원을 꺼야 합니다.
b전체 범위의 경우 기기는 가장 높은 위치에 숫자 "1"만 표시하고 다른 위치는 사라지므로 더 높은 범위를 선택해야 합니다.
c 전압을 측정할 때는 디지털 멀티미터를 측정 회로와 병렬로 연결해야 합니다. 전류를 측정할 때 디지털 멀티미터는 측정할 회로와 직렬로 연결해야 하며 직접 흐름을 측정할 때는 양극과 음극을 고려할 필요가 없습니다.
dAC 전압 블록을 실수로 DC 전압 측정에 사용한 경우 또는 DC 전압 블록을 실수로 AC 전압 측정에 사용한 경우 디스플레이에 "000"이 표시되거나 낮은 위치의 숫자가 점프하는 것처럼 보입니다.
e 스위치 접점의 아크 및 소손을 방지하기 위해 고전압(22{1}}V 이상) 또는 고전류(0.5A 이상)를 측정할 때 범위를 변경하는 것은 금지되어 있습니다.
f" ", "BATT" 또는 "LOW BAT"가 표시되면 배터리 전압이 작동 전압보다 낮다는 의미입니다.
