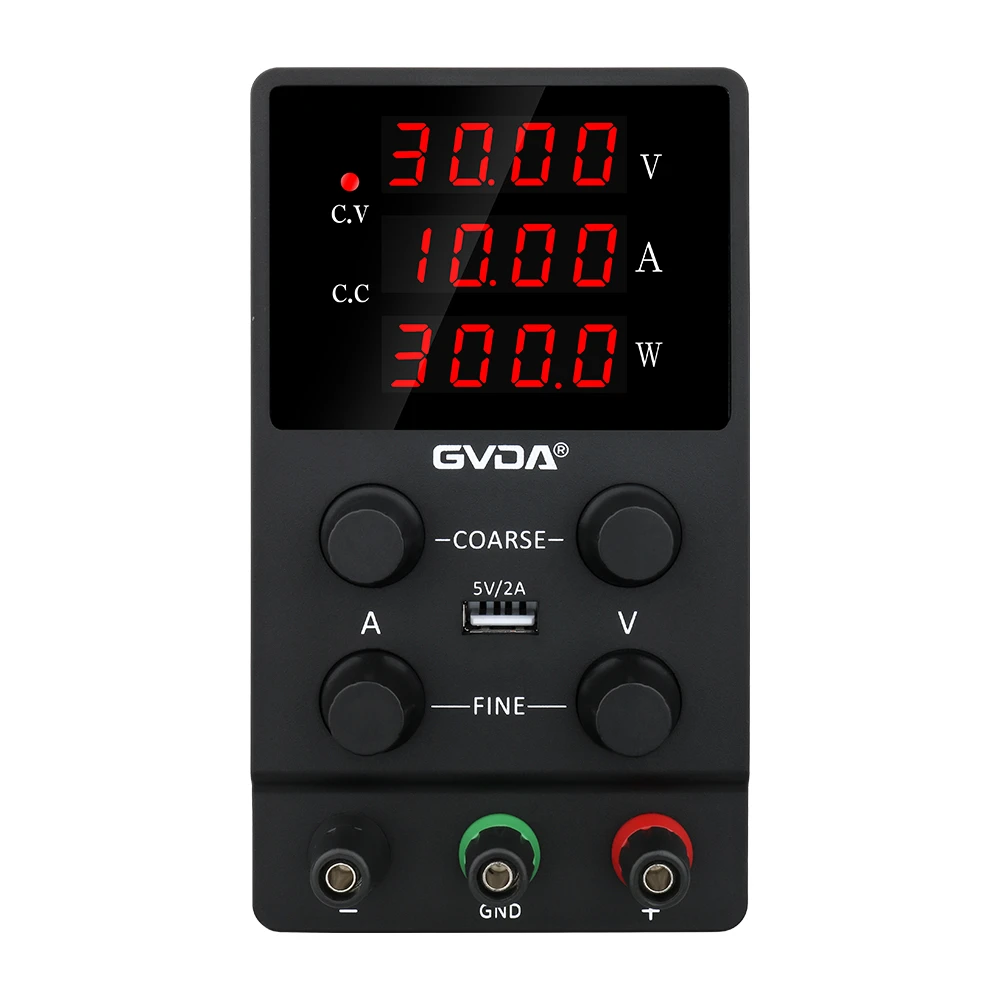

선형 전원 공급 장치는 먼저 AC 전원을 변압기를 통해 변환한 다음 이를 정류 회로를 통해 정류 및 필터링하여 불안정한 DC 전압을 얻습니다. 고정밀 DC 전압을 달성하려면 전압 피드백을 통해 출력 전압을 조정해야 합니다. 주요 성능의 관점에서 볼 때, 이 전원 공급 장치 기술은 매우 성숙하고 높은 안정성을 달성할 수 있으며 리플이 매우 작으며 스위칭 전원 공급 장치에서 발생하는 간섭 및 잡음이 없습니다. 전압 피드백 회로는 조정 튜브의 특정 전압 강하와 함께 선형 상태에서 작동합니다. 큰 작동 전류를 출력할 때 조정 튜브의 전력 소비가 너무 높아 변환 효율이 낮습니다.

선형 전원 공급 장치는 선형 영역에서 작동하는 전압 조정에 사용되는 튜브를 말합니다. 이에 상응하여 스위치 모드 전원 공급 장치는 포화 및 차단 영역, 즉 스위치 상태에서 작동하는 전압 조정에 사용되는 트랜지스터를 의미합니다.

선형 전원 공급 장치는 일반적으로 출력 전압을 샘플링하여 기준 전압과 함께 비교 전압 증폭기로 보냅니다. 이 전압 증폭기의 출력은 전압 조정기의 입력 역할을 하며, 조정기를 제어하여 입력에 따라 접합 전압을 변경함으로써 출력 전압을 조정하는 데 사용됩니다. 그러나 스위칭 전원 공급 장치는 조정 튜브의 켜짐 및 꺼짐 시간, 즉 듀티 사이클을 변경하여 출력 전압을 변경합니다.

선형 전원 공급 장치의 전압 조정에 사용되는 튜브는 선형 영역에서 작동합니다. 이에 상응하여 스위치 모드 전원 공급 장치는 포화 및 차단 영역, 즉 스위치 상태에서 작동하는 전압 조정에 사용되는 트랜지스터를 의미합니다.

선형 전원 공급 장치는 일반적으로 출력 전압을 샘플링하여 기준 전압과 함께 비교 전압 증폭기로 보냅니다. 이 전압 증폭기의 출력은 전압 조정기의 입력 역할을 하며, 조정기를 제어하여 입력에 따라 접합 전압을 변경함으로써 출력 전압을 조정하는 데 사용됩니다. 그러나 스위칭 전원 공급 장치는 조정 튜브의 켜짐 및 꺼짐 시간, 즉 듀티 사이클을 변경하여 출력 전압을 변경합니다.

2, 선형 전원 공급 장치의 원리: 선형 전원 공급 장치에는 주로 전원 주파수 변압기, 출력 정류기 필터, 제어 회로, 보호 회로 등이 포함됩니다. 선형 전원 공급 장치는 먼저 변압기를 통해 AC 전원을 변환한 다음 정류하는 전원 공급 장치 유형입니다. 불안정한 DC 전압을 얻기 위해 정류기 회로를 통해 필터링합니다. 고정밀 DC 전압을 달성하려면 전압 피드백을 통해 출력 전압을 조정해야 합니다. 이러한 유형의 전원 공급 장치 기술은 성숙하고 높은 안정성을 달성할 수 있으며 리플이 최소화되고 스위치 모드 전원 공급 장치의 간섭 및 잡음이 없습니다. 그러나 크고 부피가 큰 변압기가 필요하고, 필요한 필터링 커패시터의 부피와 무게도 상당히 크다는 것이 단점이다. 또한 전압 피드백 회로는 선형 상태에서 작동하며 조정 튜브에 특정 전압 강하가 있습니다. 큰 작동 전류를 출력할 때 조정 튜브의 전력 소비가 너무 높고 변환 효율이 낮으며 대형 방열판을 설치해야 합니다. 이러한 유형의 전원 공급 장치는 컴퓨터 및 기타 장치의 요구 사항에 적합하지 않으며 점차적으로 스위치 모드 전원 공급 장치로 대체될 예정입니다. 3, 스위칭 전원 공급 장치와 비교: 스위칭 전원 공급 장치에는 주로 입력 그리드 필터, 입력 정류기 필터, 인버터, 출력 정류기 필터, 제어 회로 및 보호 회로가 포함됩니다. 그 기능은 다음과 같습니다:

1. 입력 전력망 필터: 모터 시동, 전기 제품의 스위칭, 낙뢰 등 전력망의 간섭을 제거하는 동시에 전원 공급 장치 전환 시 발생하는 고주파 노이즈가 전력망으로 확산되는 것을 방지합니다.

2. 입력 정류기 필터: 전력망의 입력 전압을 정류 및 필터링하여 변환기에 DC 전압을 제공합니다.

3. 인버터: 스위칭 전원 공급 장치의 중요한 부분입니다. DC 전압을 고주파 AC 전압으로 변환하고 입력 전력망에서 출력 부분을 분리하는 역할을 합니다.

4. 출력 정류기 필터: 컨버터에서 출력되는 고주파 AC 전압을 정류 및 필터링하여 필요한 DC 전압을 얻는 동시에 고주파 노이즈가 부하를 방해하는 것을 방지합니다.

5. 제어 회로: 출력 DC 전압을 감지하고 기준 전압과 비교하여 증폭합니다. 발진기의 펄스 폭을 변조하여 컨버터를 제어하여 안정적인 출력 전압을 유지합니다.

6. 보호 회로: 스위칭 전원 공급 장치에 과전압 또는 과전류 단락이 발생하면 보호 회로는 스위칭 전원 공급 장치의 작동을 중지하여 부하와 전원 공급 장치 자체를 보호합니다.
