멀티미터를 사용하여 전압 및 전류 범위 선택 및 측정

멀티미터를 사용하여 전압 및 전류 범위 선택 및 측정

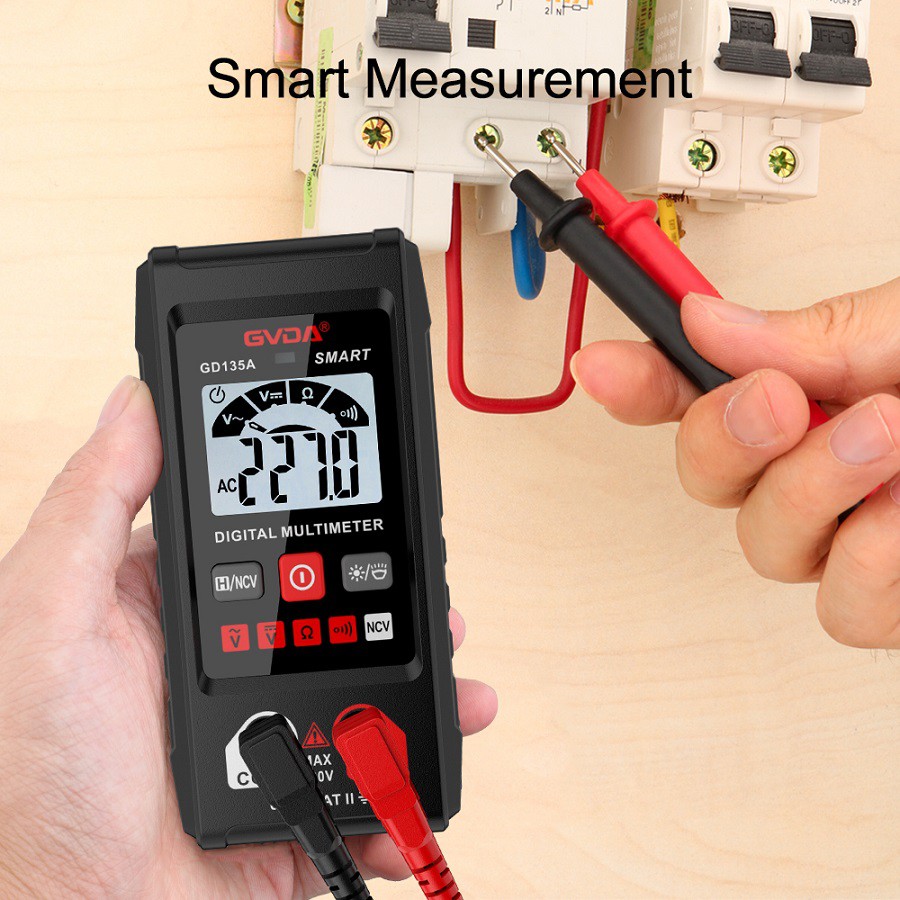

멀티미터의 정확도 수준은 일반적으로 {{0}}.1, 0.5, 1.5, 2.5, 5 등과 같은 여러 수준으로 나뉩니다. DC 전압, 전류, AC 전압, 전류 및 기타 기어는 최대 절대 허용 오차 △X 및 선택한 범위의 전체 스케일 값의 백분율로 표시됩니다. 공식으로 표현: A%=(ΔX/전체 스케일 값)×100%... 1

(1) 동일한 전압을 측정하기 위해 정확도가 다른 멀티미터를 사용함으로써 발생하는 오류

예: 10V 표준 전압이 있는데 100V 레벨과 0.5 레벨, 15V 레벨과 2.5 레벨에서 두 개의 멀티미터로 측정됩니다. 측정 오류가 가장 작은 미터는 무엇입니까?

해결 방법: 방정식 1에서: 첫 번째 미터 측정: 최대 절대 허용 오차

△X1=±0.5%×100V=±0.50V.

두 번째 미터 테스트: 최대 절대 허용 오차

△X2=±2.5%×l5V=±0.375V.

△X1과 △X2를 비교하면 첫 번째 미터의 정확도가 두 번째 미터의 정확도보다 높지만 첫 번째 미터를 사용한 측정으로 인한 오차가 두 번째 미터를 사용한 측정으로 인한 오차보다 크다는 것을 알 수 있습니다. 미터. 따라서 멀티미터를 선택할 때 정확도가 높을수록 좋다는 것을 알 수 있습니다. 정확도가 높은 멀티미터를 사용하려면 적절한 측정 범위도 선택해야 합니다. 측정 범위를 올바르게 선택해야만 멀티미터의 잠재적인 정확도를 높일 수 있습니다.

(2) 멀티미터의 다른 범위에서 동일한 전압을 측정하여 발생하는 오류

예를 들어 MF-30 멀티미터의 정확도는 레벨 2.5입니다. 100V 및 25V 기어를 사용하여 23V 표준 전압을 측정합니다. 오차가 가장 작은 기어는 무엇입니까?

해결책: 100V 블록의 최대 절대 허용 오차:

X(100)=±2.5%×100V=±2.5V.

25V 블록의 최대 절대 허용 오차: △X (25)=±2.5% × 25V=±0.625V. 위의 솔루션에서 볼 수 있습니다.

23V 표준 전압을 측정하려면 100V 기어를 사용하십시오. 멀티미터의 값은 20.5V에서 25.5V 사이입니다. 25V 기어를 사용하여 23V 표준 전압을 측정합니다. 멀티미터의 값은 22.375V에서 23.625V 사이입니다. 위의 결과로 판단하면, △X(100)는 △X(25)보다 크다. 즉, 100V 블록 측정의 오차가 25V 블록 측정의 오차보다 훨씬 크다는 것을 의미한다. 따라서 멀티미터가 서로 다른 전압을 측정할 때 서로 다른 범위를 측정하여 생성되는 오류도 다릅니다. 측정된 신호값을 만족하는 조건에서는 최대한 작은 범위의 기어를 선택해야 합니다. 이렇게 하면 측정 정확도가 향상됩니다.

(3) 동일한 범위의 멀티미터로 두 개의 서로 다른 전압을 측정하여 발생하는 오류
예를 들어 MF-30 멀티미터의 정확도는 2.5입니다. 100V 기어를 사용하여 20V와 80V의 표준 전압을 측정합니다. 오차가 가장 작은 기어는 무엇입니까?

해결 방법: 최대 상대 오차: △A%=최대 절대 오차 △X/측정된 표준 전압 조정 × 100%, 100V 블록에서 최대 절대 오차 △X (100)=±2.5% × 100V { {8}} ±2.5V.

20V의 경우 표시값은 17.5V-22.5V 사이입니다. 최대 상대 오차는 A(20)%=(±2.5V/20V)×100%=±12.5%입니다.

80V의 경우 표시값은 77.5V-82.5V 사이입니다. 최대 상대 오차는 다음과 같습니다.

A(80)%=±(2.5V/80V)×100%=±3.1%.

20V와 80V의 측정전압의 최대 상대오차를 비교해 보면 전자가 후자보다 오차가 훨씬 더 큰 것을 알 수 있다. 따라서 동일한 범위의 멀티미터를 사용하여 두 개의 서로 다른 전압을 측정하는 경우 전체 범위 값에 더 가까운 전압이 더 높은 정확도를 갖습니다. 따라서 전압을 측정할 때 측정된 전압은 멀티미터 범위의 2/3 이상을 나타내야 합니다. 이러한 방법으로만 측정 오류를 줄일 수 있습니다.
