멀티미터는 도체의 저항만 측정할 수 있고 셰이커는 절연체의 저항만 측정할 수 있습니다.
멀티미터는 도체의 저항만 측정할 수 있고 절연체의 저항은 측정할 수 없습니다. 셰이커만이 절연체의 저항을 정확하게 측정할 수 있습니다. 이유에 대해 이야기하겠습니다.
도체/절연체
도체 : 전기가 잘 통하는 물체
절연체: 전기전도도가 나쁜 물체(참고, 전기가 통하지 않는 물체는 아님)
우리 삶의 일반적인 도체는 구리, 철, 알루미늄, 금, 은, 흑연 등입니다.
우리 삶의 일반적인 절연체에는 플라스틱, 고무, 유리, 세라믹, 순수한 물, 공기, 다양한 천연 광유 등이 있습니다.
여기서 우리가 특별히 주목해야 할 것은 절연체는 전기가 통하지 않는 물체가 아니라 전도도가 나쁜 물체라는 점이다. 엄밀히 말하면 완전히 비전도적인 물체는 없습니다. 예를 들어, 플라스틱은 더 높은 온도에서 분해되어 전기를 전도할 수 있습니다. 따라서 절연체는 내열온도에 따라 Y, A, E, B, F, H, C의 5등급으로 구분됩니다.
또한 절연체는 더 높은 전압에서 파손되어 전도성이 될 수 있습니다. 따라서 절연체에 전기가 통하는지 여부는 일정한 전압에 비례하며, 이 전압을 절연체의 정격전압이라고 합니다.
논리적으로 말하면 전선이 타든 안 타든 전압과는 거의 관련이 없습니다. 그렇다면 왜 여전히 정격 전압을 표시해야 합니까? 이는 전선 외부의 절연이 내전압 범위를 갖기 때문입니다. 수압이 수도관의 베어링 범위를 초과하면 수도관이 손상되고 내부의 물이 분사된다는 것을 간단히 이해할 수 있습니다. 마찬가지로 전선의 전압이 절연의 허용 범위를 초과하면 전선의 절연이 파괴되고 일반적으로 "누설"로 알려진 전류가 나옵니다.
멀티미터 및 절연 저항계

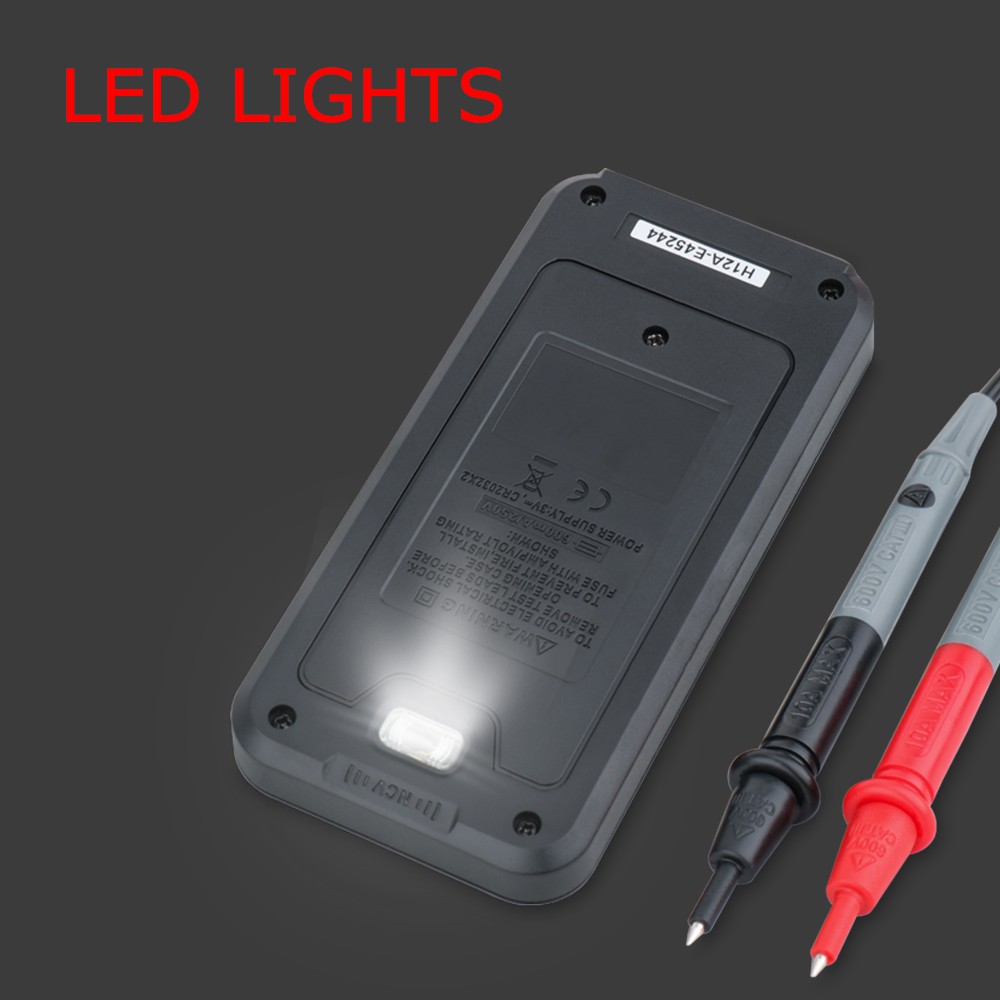

멀티미터로 저항을 측정하는 것은 실제로 옴의 법칙을 사용하는 것입니다. 우리 모두는 멀티미터가 저항을 측정할 때 미터에 있는 1.5V 및 9V 배터리가 전원을 공급한다는 것을 알고 있습니다. 두 개의 테스트 리드가 저항에 연결되면 미터의 전류는 배터리의 양극에서 시작하여 미터 헤드, 저항을 통과한 다음 배터리의 음극으로 돌아갑니다. 저항의 크기는 전압이 일정하고 저항의 크기에 따라 전류의 크기가 달라지기 때문에 미터 헤드의 현재 크기에 따라 판단할 수 있습니다.
이것은 도체의 저항을 측정하는 데는 완벽하지만 절연체를 측정하는 데는 적합하지 않습니다. 절연체가 전기를 전도하는지 여부는 전압과 온도에 따라 달라지기 때문입니다. 예를 들어, 절연체는 9V에서 비전도성이므로 멀티미터로 측정하면 자연스럽게 미터 헤드를 통과하는 전류가 없으므로 표시되는 저항값은 무한대입니다. 하지만 계속해서 더 높은 전압을 가하면 고장나 전기가 통할 수 있습니다. 따라서 절연체의 전도성 여부를 측정할 때 전압을 지정해야 합니다.
절연 저항계 내부에는 수동 DC 발전기가 있으며 발전기의 출력 전압도 절연 저항계의 전압 레벨에 따라 다릅니다. 250V 절연 저항계는 250V에 가까운 DC 전압을 방출할 수 있고, 500V 절연 저항계는 거의 500V의 DC 전압을 방출할 수 있으며, 1000V 절연 저항계는 거의 1000V의 DC 전압을 방출할 수 있습니다. 전선의 절연 저항은 전선이 새는지 여부를 측정하기 위해 500V DC 전압에서 시뮬레이션됩니다.
절연 저항계로 측정한 500V 이하에서 라인이 누설되지 않으면 300V 전압에서도 누설이 없습니다. 따라서 측정을 위해 절연 저항계를 선택할 때 절연 저항계의 전압 레벨이 라인의 실제 전압보다 높은지 확인해야 합니다. 또한 절연 저항계는 직류를 방출하는 반면 일반적으로 사용되는 220V는 교류이며 220V 교류의 피크 값은 220*1.414=311V에 도달할 수 있습니다. 따라서 AC 220V 라인의 절연을 측정할 때 500V 메그옴미터를 선택해야 합니다.
저항계 전압 레벨 선택
정격 전압이 220V 미만인 전기 장비 및 라인(예: 110V, 48V, 36V, 24V 등)의 경우 일반적으로 250V 절연 저항계를 사용합니다.
정격 전압이 220V인 전기 장비 및 라인의 경우 일반적으로 500V 메거가 사용됩니다.
정격 전압이 380V인 전기 장비 및 라인의 경우 일반적으로 1000V 메거가 사용됩니다.
도자기 병, 절연체 등의 경우 일반적으로 2500V 메가가 사용됩니다.
