모터를 설치할 때 클램프 전류계를 사용하여 전류를 측정하는 이유는 무엇입니까?
클램프 전류계는 단상 라인의 실제 전류를 측정하는 데 사용됩니다. 클램프 전류계는 1차 권선이 열려 있는 CT와 동일하고 처음에 감지된 전류가 두 번째 반사에 표시되기 때문입니다. 삼상 모터의 연결과는 아무 상관이 없습니다.
첫 번째 단계는 위상만 측정하는 것입니다. 변압기 2차측의 상전압을 직접 측정하거나(방법은 위와 동일), 상전압을 직접 측정(클램프미터의 입력단)할 수 있습니다. 그러나 프로브를 삽입하고 적절한 측정 범위를 선택해야 합니다. "bayonet"은 AC 전류를 측정하기 위한 특수 클램프 미터일 수 있습니다. 포인터를 오른쪽에 유지하고 일반 멀티미터와 동일한 방법을 사용하며 전압 레벨을 알 수 없을 때 점차적으로 높음에서 낮음으로 변경합니다.
두 번째 단계는 프로브를 사용하여 병렬로 전압을 측정하는 것입니다. 클램프 미터는 부착된 멀티미터로 전압을 직접 "클램프"할 수 없으며 스위치를 적절한 범위로 조정합니다.

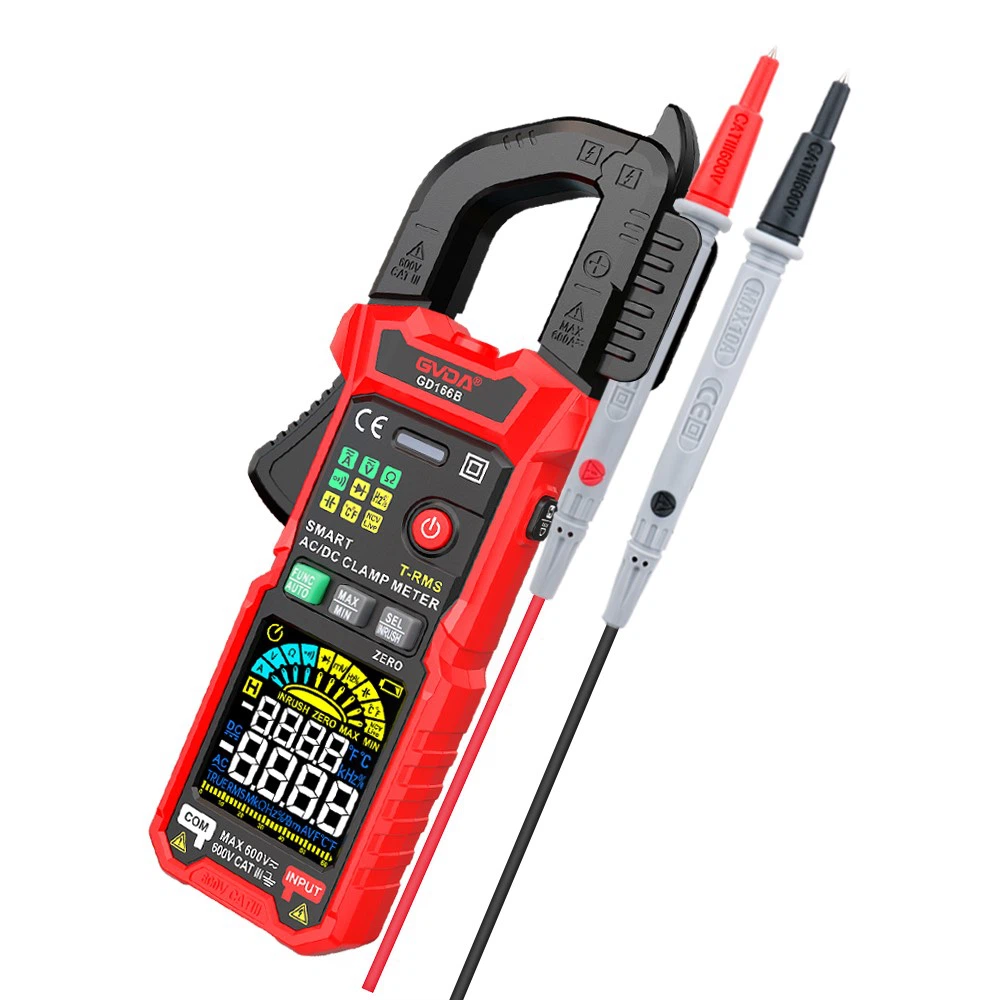

ONE 사용, 디지털 클램프 미터
1. 측정 전에 기계적 영점 조정이 필요합니다.
2. 적절한 범위를 선택하고 먼저 큰 범위를 선택한 다음 작은 범위를 선택하거나 명판 값 추정을 살펴보십시오.
3. 최소 측정 범위를 사용할 때 판독값이 명확하지 않을 때 측정된 와이어를 여러 번 감을 수 있으며 회전 수는 턱 중앙의 회전 수를 기준으로 한 다음 판독값 {{ 1}} 표시된 값 × 범위 / 전체 편차 × 회전 수.
4. 측정이 끝나면 절체스위치를 최대 레인지에 놓는다.
5. 측정시 측정된 와이어는 Jaw의 중앙에 있어야 하며, Jaw는 오차를 줄이기 위해 단단히 닫아야 합니다.
TWO 및 디지털 클램프 시계에 대한 주의 사항
1. 피측정 라인의 전압은 클램프 미터의 정격 전압보다 낮아야 합니다.
2. 고압선의 전류를 측정할 때에는 절연장갑, 절연신발을 착용하고 절연매트 위에 서십시오.
3. 턱은 단단히 닫아야 하며 범위는 전기로 변경할 수 없습니다.
모터의 단권 전류를 클램프 전류계로 측정하는 것이 상전류인데 실제 측정에 지장을 주거나 3쌍의 권선을 모두 외부에 연결한다. 전원 라인의 전류는 항상 라인 전류입니다. 모터의 동력을 계산하는 것은 어렵고 비현실적입니다. 역률 측정기를 연결하지 않는 한 역률은 와일드 카드이지만 역률은 부하에 따라 달라집니다.
