저전압 라인 누설 및 전기 도난을 확인하기 위해 클램프 전류계를 사용하는 방법은 무엇입니까?

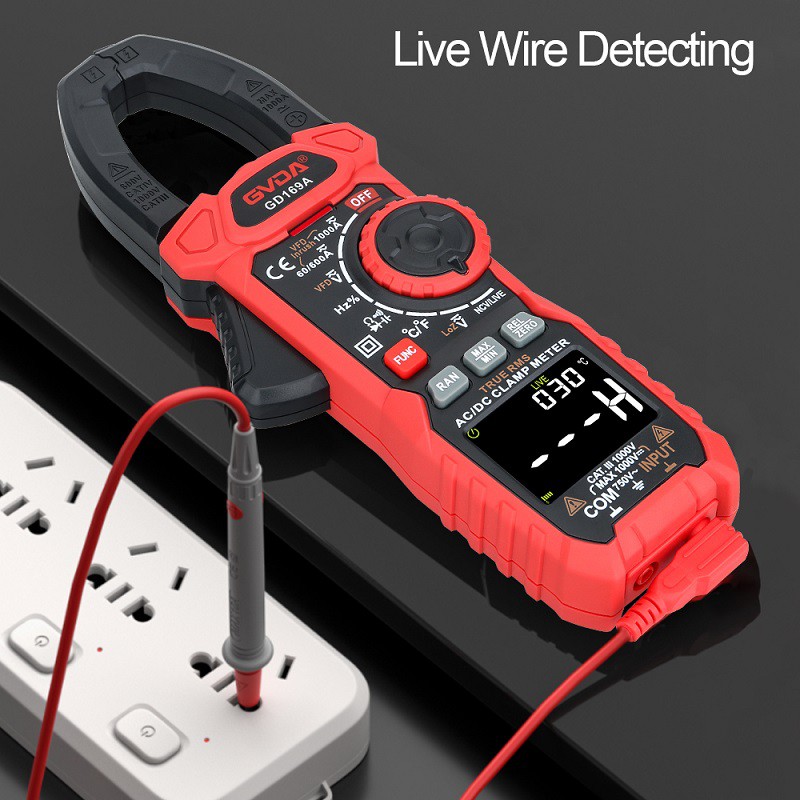

클램프 전류계는 변류기와 전류계의 조합입니다. 변류기의 철심은 렌치를 조이면 열 수 있습니다. 측정된 전류가 통과하는 전선은 철심에 의해 열린 틈을 끊어지지 않고 통과할 수 있으며 렌치를 펼치면 철심이 닫힌다.
철심을 통과한 측정회로선은 변류기의 1차 코일이 되고, 전류를 통해 2차 코일에 전류가 유도된다. 그런 다음 2차 코일에 연결된 전류계는 테스트 대상 라인의 전류를 표시합니다.
클램프 전류계는 스위치를 이동하여 다른 범위로 변경할 수 있습니다. 단, 변속 시 전기로 작동하는 것은 허용되지 않습니다. 클램프 미터는 일반적으로 정확도가 높지 않으며 일반적으로 2.5 ~ 5 등급입니다.
사용의 편의를 위해 다양한 수준의 전류 및 측정 전압을 측정하는 기능을 위해 미터에 다양한 범위의 스위치가 있습니다.
일반 전류계를 사용하여 전류를 측정할 때 측정을 위해 전류계를 연결하기 전에 회로를 차단하고 회로를 종료해야 합니다. 이것은 매우 번거롭고 때로는 모터의 정상적인 작동으로 인해 허용되지 않습니다.
이때 회로를 끊지 않고 전류를 측정할 수 있는 클램프 전류계를 사용하는 것이 훨씬 편리하다. 클램프 전류계는 저전압 라인의 누설을 확인하거나 전기 절도를 확인하는 데 가장 적합한 도구입니다.
1. 잔류 전기 활동 보호기 자체에 문제가 있는지 확인하십시오.
조치: 배전 변압기에서 저전압 라인을 제어하는 AC 접촉기의 콘센트 쪽 위상 라인에서 퓨즈를 분리합니다. 이때 잔류 전류 보호 장치를 정상적으로 작동시킬 수 있으면 잔류 전류 보호 장치가 양호한 것으로 확인됩니다. 그렇지 않으면 잔류 전기 활동을 확인하고 교체해야 합니다.
2. 어느 상과 상선이 새는지 확인하십시오.
방법 : 배전변압기에서 저압선을 제어하는 교류접촉기의 출구측 중성선을 분리한 후 제거한 퓨즈코어를 한 상에 설치하고 클램프 전류계로 전압을 측정한다. 위상에서 측정된 전류는 해당 위상의 누설 전류입니다. 같은 방법으로 순차적으로 다른 누설상의 누설전류를 측정한다.
선로의 상선 접지를 피하기 위해 (부분 방전 전력 주파수 시험 변압기가없는 경우 자동 비율 시험기, 접지 전도 저항 시험기, 주파수 변환 직렬 공진 시험 장치, 무선 고전압 위상 핵 장치는 단선을 채택합니다. -원 로컬 방식 전기 등) 큰 전류는 악기를 손상시킵니다. 테스트할 때 먼저 클램프 전류계 기어를 고전류 기어에 놓습니다. 감지 값이 작으면 감지를 위해 클램프 전류계 기어를 mA 기어로 전환하십시오. 보낸 사람: 전기 기술의 집
3. 누설이 있는 상선을 결정한 후 누설위치를 판단한다.
방법 : 배전변압기에서 확인할 상선을 퓨즈 코어에 삽입하고 중성선 및 기타 2상 퓨즈를 분리하고 클램프 전류계를 사용하여 활선을 감지하여 누설 위치를 결정합니다. 효율성을 높이기 위해 탑승 폴의 위치를 라인 중앙에서 선택할 수 있습니다. 감지를 통해 누수 부위가 라인의 전반부인지 후반부인지 판단하여 누수가 의심되는 라인 구간을 감지합니다. 유사하게 감지 한계가 감소합니다.
마지막으로 정해진 작은 한도 내에서 상선 포스트 절연체를 시험하고, 그 한도 내에서 상선과 연결된 사용자 연결선의 상선을 시험한다(지상에서 실시할 수도 있고, 절연체를 시험할 때 실시할 수도 있다) 밖으로) 누출의 상세한 위치를 결정합니다.
