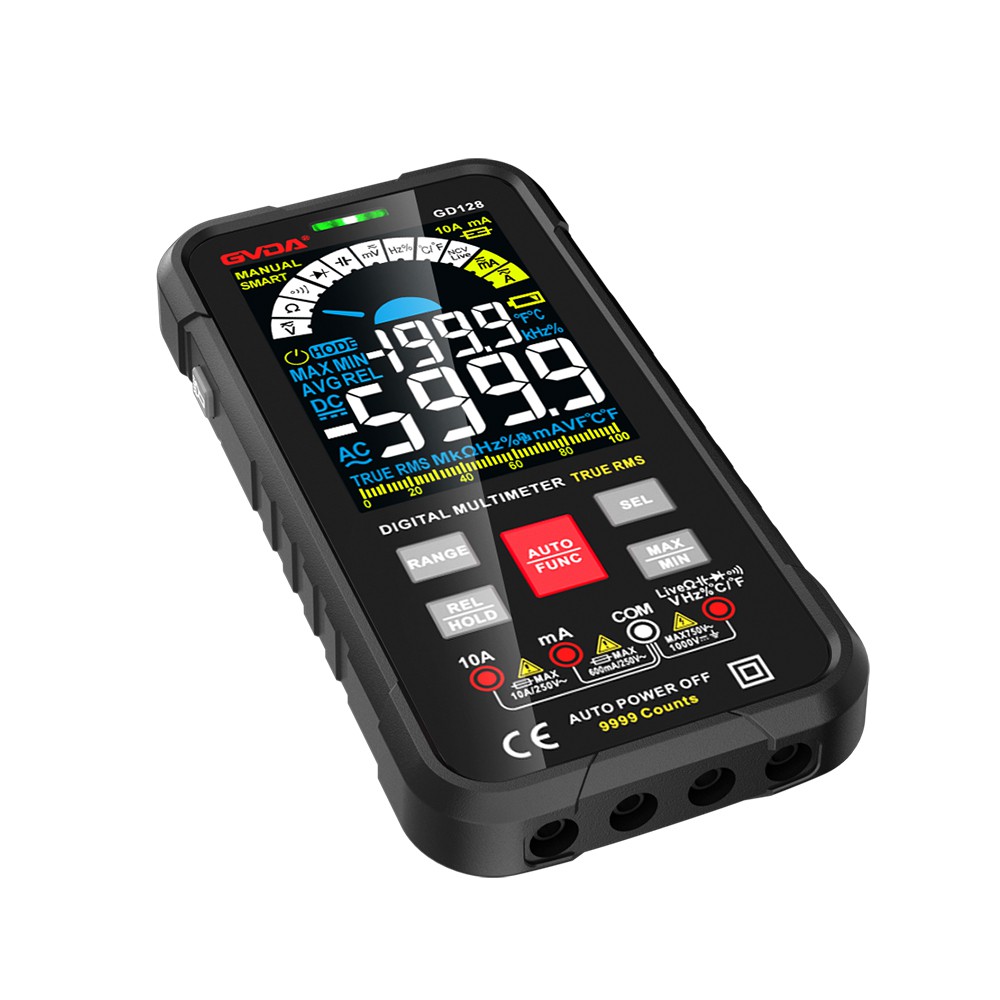

멀티미터를 사용하여 라인이 단락되었거나 접지되었는지 확인하는 방법은 무엇입니까?
라인에 단락이 있는지 확인하고 싶다면. 먼저 라인의 전원을 끄고 각 부하 스위치를 열어야 하며 두 라인 사이의 저항은 멀티미터의 옴에 의해 차단되어야 합니다. 일반적으로 저항이 높을수록 좋습니다. 라인이 접지되었는지 여부를 판단하려면 멀티미터의 옴 블록을 사용할 수 있습니다. 접지에 대한 각 라인의 저항을 측정합니다. 또한 클수록 좋습니다. 멀티미터를 사용하여 라인에 단락 및 접지가 있는지 측정하는 것은 정확하지 않다는 점을 지적해야 합니다. 접지 또는 단락 저항이 매우 작으면 저항이 약간 더 크면 멀티미터로 감지할 수 있습니다. 멀티미터로는 이를 확인할 수 없으며 380V 저전압 회로에 있습니다. 측정은 라인 간 또는 접지 간에서 500V 메가로 이루어져야 합니다. 둘 다 0.38메그옴 이상이어야 합니다. 그렇지 않으면 자격이 없습니다.
우선 활선과 중성선을 분리해야 합니다.
접지선: 멀티미터를 AC 전압 범위로 돌리면 범위가 220V보다 높습니다. 빨간색 테스트 리드를 전압 구멍에 삽입하고 검은색 테스트 리드를 뽑은 다음 빨간색 테스트 리드를 소켓 잭 중 하나에 삽입하고 판독값을 관찰합니다.
가장 큰 판독값을 갖는 것은 활선이고, 더 작은 판독값을 갖는 것은 제로 와이어이며, 기본적으로 이동 판독값이 없는 것은 접지선입니다.
두 개의 판독값이 작고 하나의 판독값이 크다면 접지선이 접지되지 않았으며 접지선도 중성선에 연결되어 있음을 의미합니다. 뒤의 두 번째 단계는 측정할 필요가 없습니다.
멀티미터를 "단락" 테스트 기능으로 전환하고(저항 테스트가 없는 경우) 빨간색과 검은색 테스트 리드를 각각 회로 접지와 주 전원 접지에 연결합니다. 테스트 결과가 단락되었거나 저항이 매우 작으면 라인이 접지되고 그렇지 않으면 접지되지 않습니다.
누출 및 접지를 확인하고 멀티미터를 200M로 돌립니다. 예를 들어, 장비의 절연을 측정하려면 테스트 리드의 한쪽 끝을 장비 쉘 또는 접지선에 연결하고 테스트 리드의 다른 쪽 끝을 라인에 연결하십시오. 절연체를 측정할 때 측정 오류를 방지하기 위해 테스트 리드에 손을 대지 마십시오.
멀티미터의 저항을 20K 또는 200K로 조정하고 주 전원 공급 장치와 부하 전원 공급 장치를 끄고 멀티미터를 사용하여 테스트 리드 하나를 활선에 연결하고 테스트 리드 하나를 접지선에 연결하여 저항 값을 확인한 다음 테스트 리드 하나를 중성선에 연결하고 테스트 리드 하나를 접지선에 연결한 후 저항 값을 두 번 관찰합니다. 위의 7.3 또는 14. 이상의 저항 값이 있으면 저항 값에 연결된 활선 또는 중성선이 누출되고 있음을 의미합니다.
많은 전기 기술자들은 모든 전원을 차단하고 가장 작은 저항 기어(또는 다이오드 기어)로 두 와이어 사이의 저항을 측정하여 {{0}}옴(또는 다이오드)에 가까운지 확인하라고 지시합니다. 기어가 0으로 표시됩니다.)
전압의 본질은 전위차입니다. 두 라인 사이의 전압이 0이면 저항 파일을 사용하여 측정할 수 있습니다.
1. A선과 B선 사이에 단락이 발생했는지 측정한다고 가정합니다. A선과 B선 사이에 중성선까지 전압(예: 220V)이 있을 수 있습니다. 해당 라인의 전위는 각각 전위 A와 전위 B입니다. 저항기어를 직접 사용하여 측정을 한다면 처음에는 A선과 B선의 전원을 차단한 후 측정해야 한다고 생각하는 분들이 많습니다. 이 생각은 틀린 것은 아니지만 너무 보수적이다.
2. 멀티미터를 AC 전압 범위로 직접 전환하고 AC1000V와 같은 가장 높은 범위를 선택한 다음 멀티미터의 AC 전압 범위를 사용하여 라인 A와 라인 B를 측정합니다. 둘 사이에 상대적으로 높은 전압이 있는 경우 라인(예: 200V)에서 전위 A와 전위 B가 동일하지 않다는 것을 증명할 수 있습니다. 즉, 전위 A와 전위 B 사이에 전압 차이가 있다는 것을 증명할 수 있습니다. 두 선은 등전위가 아니며, 두 라인은 함께 단락되지 않습니다.
3. AC 전압 범위를 사용하여 A선과 B선 사이에 전압이 없는 경우 둘 사이에 DC 전압이 없는지 확인하려면 1000V와 같은 DC 전압 범위를 사용하여 확인하십시오. DC 전압이 없습니다. 이는 전위 A와 전위 B가 동일하다는 것을 증명할 수 있습니다. 동일하다고 해서 중성선 N에 전압이 없다는 의미는 아닙니다. 예를 들어 라인 A와 라인 B는 모두 중성선 N에 대해 220V이지만 둘 사이의 전압도 0V입니다. 이때 가장 작은 저항 범위를 사용하여 이 두 선 사이의 저항을 측정할 수 있습니다. 두 전선이 함께 단락되었습니다.
4. 접지 여부를 측정하는 경우 위의 방법을 사용하여 간단히 측정할 수 있습니다. 아이디어는 접지선을 일반 전선으로 이해하는 것입니다. 그러나 일반적으로 메거를 사용하여 절연저항(일반절연의 경우 5메그옴)을 측정하여 접지 여부를 측정할 수 있습니다. 이때 측정을 위해서는 전원을 차단해야 합니다.
