정전압 정전류 고정밀 DC 안정화 전원 공급 장치 사용 방법

정전압 정전류 고정밀 DC 안정화 전원 공급 장치 사용 방법

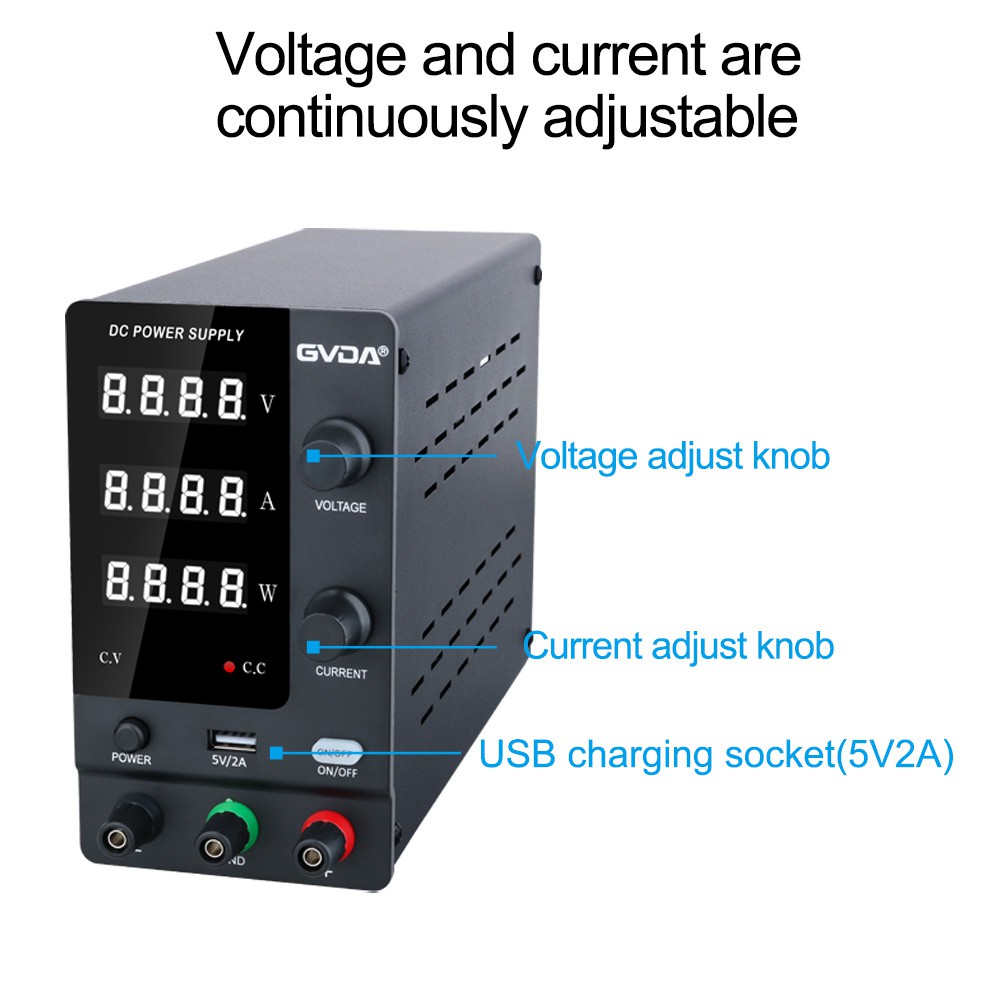

정전압 정전류 고정밀 DC 조정 전원은 정전압(CV), 정전류(CC), 출력 전압 0~30V 조정 가능, 출력 부하 전류 0~3A 조정 가능 전원 장비. 작동 특성은 정전압/정전류 자동 변환으로 부하의 변화에 ​​따라 정전압과 정전류 상태를 지속적으로 변경할 수 있으며 정전압과 정전류 모드의 교차점을 변환점이라고 합니다. 2차 전지는 정전류 특성을 이용하여 충전이 가능하여 사용이 매우 편리합니다.

정전압 정전류 고정밀 DC 조정 전원 공급 장치의 작동 원리
전체 기계는 네 부분으로 나뉩니다. 조정 증폭기 및 정전압 회로를 포함한 직렬 DC 안정화 전원 공급 장치; 정전류 조절 및 정전압 정전류 변환 표시부; 기준 안정화 전압 전원 공급 장치; 변압기 보조 AC 전압 자동 조정 회로.

전체 기계의 회로도가 그림에 나와 있습니다.
1. 직렬 DC 안정화 전원 공급 장치 및 정전압 회로. 그것은 주로 조정 관 T1, T2, T10, T11, 연산 증폭기 IC1, p1, p2 전압 조정 전위차계 및 기준 전압으로 구성되어 T2의 기본 전압을 제어하는 ​​정전압 회로를 형성하고 전도도를 변경합니다. 조정 튜브, 전압 조정기 회로의 안정성을 보장합니다. 정상적인 작업. 여기서 p1과 p2는 전압을 조정하기 위한 대략 조정 및 미세 조정 전위차계로 사용됩니다. IC1의 비반전단자는 기준전압과 조정전압에 연결되어 반전단자의 샘플링 전압과 비교하여 조정관의 전류를 변화시킨다.

2. 정전류 회로 - 전류 제한 회로라고도 합니다. 즉, 미리 정해진 전류 제한으로 조정하면 출력 전류는 일정하게 유지되고 출력 전압은 부하가 더 증가함에 따라 비례하여 감소합니다. 정전류 회로는 연산 증폭기 IC2와 샘플링 저항 0.15Ω, 정전압 및 정전류 변환 표시 회로로 구성됩니다. IC2의 비반전단은 p3 전류조정 포텐쇼미터와 기준전력조정 W1에서 기준전압을 받고, 반전단은 1kΩ의 저항을 통해 샘플링저항 0.15Ω의 전단에 연결된다. . 샘플링 전압이 기준 전압보다 크면 IC2의 출력 전압이 떨어지므로 T2의 Vb가 떨어지고 출력 전압이 감소하지만 출력 전류는 변하지 않고 전류 제한의 목적을 달성합니다. 정전압일 때 T8은 on, T9는 off이므로 정전압(CV)의 녹색불이 켜지고 정전류(CC)의 빨간불이 꺼진다. 전압 조정기 DZ (6V)는 T8을 켜고 녹색 표시등이 켜집니다. 전류 제한 보호가 작동하면 IC2의 출력은 {{20}}입니다. 이때 T2의 Vb는 다이오드 전압을 통해 0으로 떨어지므로 조정관이 끊어진다.

3. 기준 조정 전원 공급 장치. TL431과 78L12, T3로 구성. TL431은 표준 전압으로 사용될 뿐만 아니라 오류 전압을 증폭하고 T3 튜브를 제어하는 ​​역할도 합니다. TL431의 내부 기준 전압은 2.5V이며 샘플링 전압은 실제로 TL431의 2.5V 기준 전압과 비교되며 TL431의 음극 전압은 T3의 전도를 조정하기 위해 변경됩니다. 또한 T3의 베이스 전압을 78L12로 안정화한 후 베이스에 1kΩ의 저항을 통과시켜 출력 플러스 15V를 안정적으로 유지한다. 출력 + 15V는 주로 IC1 및 IC2 통합 연산 증폭기 전원 공급 장치와 정전압 및 정전류 회로의 기준 전압에 사용됩니다. AC 전압 스위칭 회로용 기준 전압. 플러스 6V는 주 조정 전원 공급 장치의 출력 양극에 연결됩니다.

4. 출력 플러스 10V 및 플러스 20V가 자동으로 전환됩니다. T6의 베이스는 45kΩ 저항을 통해 기준 전압에 연결되고 기준 전압은 기준 전압에 의해 제공되며 다른 베이스는 18kΩ 저항과 직렬 다이오드를 통해 전체 전원 공급 장치의 출력 음극에 연결됩니다. 견본 추출. 출력 전압이 10V보다 낮을 때 T6이 켜지고 T7이 꺼지고 릴레이 J2가 해제되고 상시 닫힘 접점이 AC 14V의 낮은 기어에서 입력 전압에 연결됩니다. 출력 DC 전압이 10v에 도달하면 T6의 베이스가 음의 전압을 갖고 꺼지므로 T7이 켜지고 릴레이 J2가 닫히며 24의 하이기어에서 상시 닫힘 접점이 연결된다. 제너 튜브의 총 출력 전력이 플러스 20V에 도달하면 T5가 차단되고 T4가 켜지고 J1이 닫히므로 J1의 상시 개방 접점이 연결되고 레귤레이터 튜브의 입력 전압이 세 번째 하이기어 32. TpR 가변 조정 전원 공급 장치는 전압을 조정할 때 항상 특정 전압 차이를 보장하며, 이는 주로 AC 전압을 자동으로 조정하여 얻습니다.
