스위칭 전원 공급 장치의 기본 선택 기준
첫째, 스위칭 전원 공급 장치를 선택하는 기본 기초
전압 및 전류 범위는 회로의 전력 소비를 기반으로 계산되는 한 결정하기 가장 쉬운 두 가지 지표입니다. 높고 낮은 공급 전압의 극단 테스트도 고려해야 합니다.
대부분의 고정 전원 공급 장치는 출력 전압이 ±10% 이내에서 변동할 수 있도록 허용합니다. 이것이 회로 요구 사항을 충족하지 않는 경우 조정 가능한 출력 또는 더 넓은 범위의 변형을 갖춘 전원 공급 장치를 선택할 수 있습니다.
전원 공급 장치를 사용하여 결합된 장치에 전원을 공급하는 경우 장치에 필요한 최대 전류의 75~90%를 하나의 전원 공급 장치에서 제공하고 부족한 부분은 두 개 이상의 전원 공급 장치에 병렬로 연결할 수 있습니다.
2. 스위칭 전원 공급 장치의 확장 및 안전성
1. 병렬 또는 직렬로 작업
하나의 전원 공급 장치가 필요한 전압 또는 전류 범위를 충족할 수 없는 경우 두 개 이상의 전원 공급 장치(또는 동일한 전원 공급 장치의 다른 출력)를 병렬 또는 직렬로 사용할 수 있습니다. 이 작동 모드에서는 전압 안정화와 전원 모듈 사이의 제어 회로 간의 연결이 여전히 존재하지만 하나의 전원 공급 장치는 마스터 제어 측으로 사용되고 다른 전원 공급 장치는 제어 측으로 사용됩니다.
2. 과부하 보호
전원 공급 장치는 서로 다른 회로에 사용되므로 이러한 회로의 전류 흐름을 알 수 없습니다. 전원 공급 장치의 손상을 방지하려면 보호 회로의 범위를 설정해야 합니다.
거의 모든 전원 공급 장치에는 다음과 같은 특징이 있습니다. 출력 범위를 초과하면 출력이 최대 출력 값으로 유지되거나 전원 공급 장치가 자체적으로 종료됩니다. 프로그램으로 설정할 수 있는 출력 범위 외에도 일부 프로그래밍 가능한 전원 공급 장치는 전원 공급 장치의 안정적인 출력 유형을 자동으로 설정할 수도 있습니다. 즉, 외부 회로에서 필요한 전압이나 전류가 설정된 한계를 초과하면 전원 공급 장치가 자동으로 정전압원에서 정전류원으로 또는 값 전류원에서 정전압원으로 변경될 수 있습니다.
전원 공급 장치에 보호 다이오드를 추가하면 외부 전원 공급 장치의 극성을 잘못 연결하여 발생하는 손상을 방지할 수 있습니다. 또한 열 센서는 과부하 상태에서 전원 공급 장치가 계속 작동하거나 냉각이 제대로 이루어지지 않아 전원 공급 장치가 소손되는 것을 방지하는 데에도 사용됩니다.
3. 스위칭 전원 공급 장치 내부의 잠재적 손상 원인
1. 맥동 및 소음

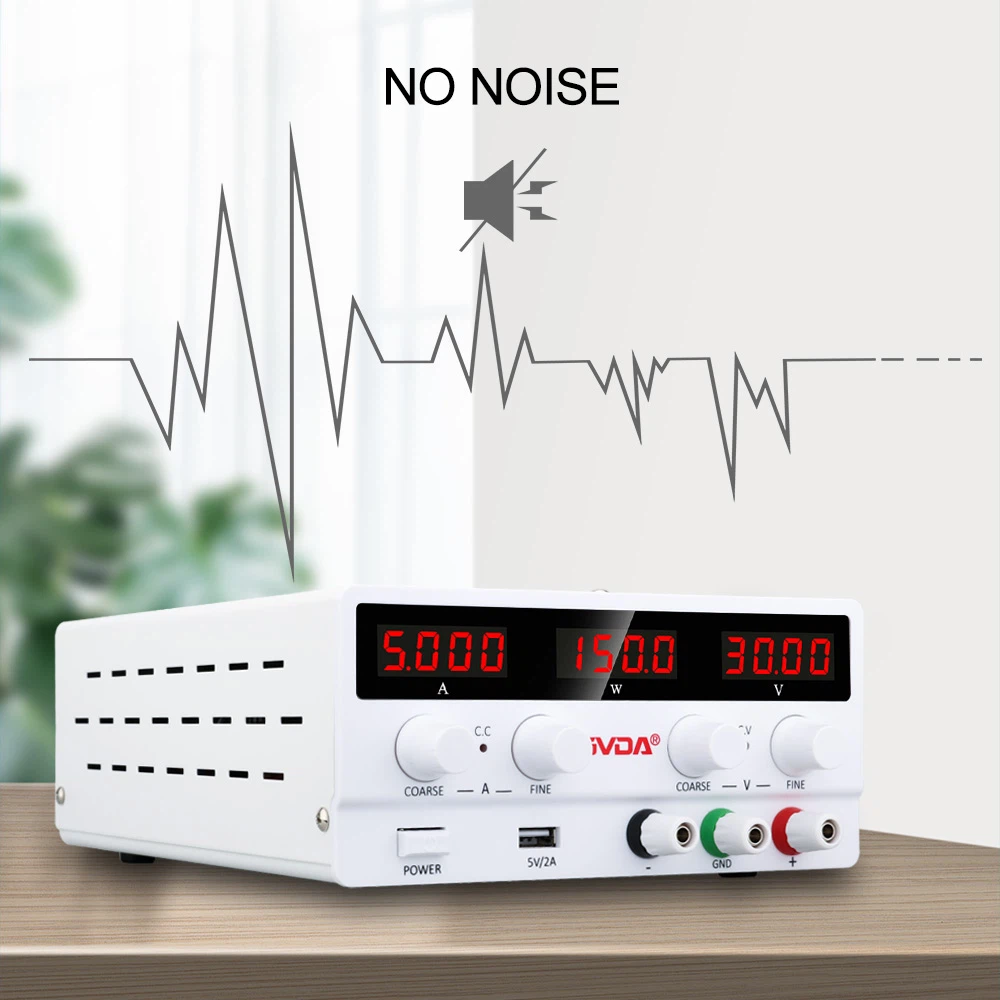

이상적인 DC 전원 공급 장치는 순수한 DC를 제공해야 하지만 스위칭 전원 공급 장치의 출력 포트에 중첩되는 맥동 전류 및 고주파 진동과 같은 일부 방해가 항상 존재합니다. 이러한 두 가지 유형의 간섭과 전원 공급 장치 자체에서 생성된 스파이크 노이즈로 인해 전원 공급 장치가 간헐적이고 무작위로 드리프트됩니다.
2. 안정성
라인 전압이나 부하 전류가 변경되면 DC 전원 공급 장치의 출력 전압도 변동됩니다. 전압 조정 정도는 전압 조정기 회로의 매개변수에 의해 결정되며 매개변수는 필터 커패시터의 용량과 에너지 방출 속도를 나타냅니다.
전원 공급 장치가 상대적으로 일정한 소스로 전원을 공급받는 경우 기본 부하 조정만 필요합니다. 안정성의 크기는 일반적으로 무부하 또는 최대 부하 시 출력 전압의 백분율 또는 전압 변화 값으로 정의됩니다.
3. 내부 임피던스
전원 공급 장치의 내부 저항이 상대적으로 크면 부하에 대해 두 가지 단점이 있습니다. 첫째, 부하 안정화 회로의 작동에 도움이 되지 않습니다. 더 불리한 점은 부하 전류의 변화로 인해 DC 전원 공급 장치의 출력이 변동된다는 점입니다. 테스트 결과에 대한 이러한 변동의 영향은 테스트 결과에 대한 펄스 및 노이즈의 영향과 정확히 동일합니다.
4. 스위칭 전원 공급 장치 과도 응답 또는 복구
전원 공급 장치 과도 응답 및 복구 시간의 크기는 출력 부하가 갑자기 변할 때 전원 전압 안정화 회로가 정상 전압을 복원하는 능력의 크기를 나타냅니다. 전원 공급 장치의 과도 응답 및 복구를 교정하는 데는 두 가지 매개변수가 있습니다. 하나는 부하가 갑자기 변할 때 출력의 편차 값입니다. 다른 하나는 출력이 원래 값으로 돌아가는 데 걸리는 시간입니다. 균일성을 위해 일반적으로 부하가 10% 변할 때 출력 편차는 피크 전압과의 출력 편차의 밀리값으로 보정되고, 복구 시간은 출력이 정상으로 돌아가는 데 사용되는 밀리볼트로 보정됩니다. 값. 다른 제조업체에서는 더 큰 부하 전류 변화로 복구 시간을 측정합니다. 예를 들어 출력 전류가 50%에서 100%로 변경되면 정상 값으로 돌아가는 데 시간이 걸립니다.
