새로운 -형 스위칭 전원 공급 장치의 응용
21세기 초부터 전력 전자 기술의 지속적인 발전과 함께 고주파-스위칭 전원 공급 장치는 고효율, 고성능, 경량 및 소형 크기로 인해 광범위한 응용 분야에서 점점 더 널리 사용되고 있습니다. DC 스위칭 전원 공급 장치가 점점 더 널리 사용되고 있습니다. 일부 산업 환경에서는 광범위한 조정과 낮은 리플을 갖춘 AC 및 DC 전압 및 전류 소스를 제공해야 합니다. 여러 기능의 단일 전원 공급 장치를 사용하면 부피와 무게가 크게 증가하므로 경제적이지 않으며 작업 요구 사항을 충족할 수 없습니다. 따라서 우리 회사는 전문적인 연구를 수행하고 전원 공급 장치 솔루션 세트를 개발했습니다.

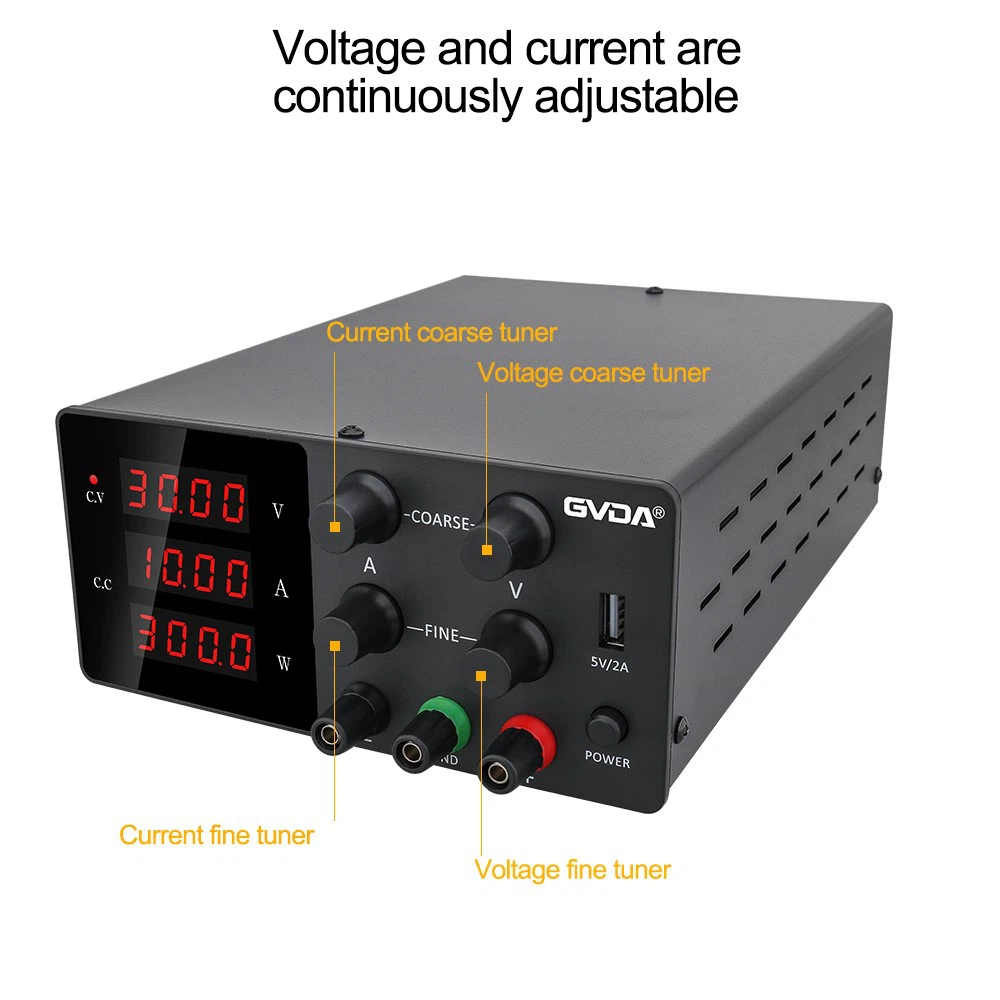

이 전원 시스템은 AC 전압원, DC 전압원, AC 전류원 및 DC 전류원으로 사용할 수 있는 스위치 전원 기술과 디지털 제어 방식을 채택합니다. 전압 소스로서 출력 조절 범위는 1-250V이고 전류 소스로서 조절 범위는 1-30A입니다. 작동 주파수는 0-400Hz입니다. 출력을 선택할 수 있습니다.
주요 회로 구조
전원 공급 장치의 주 회로는 두 부분으로 나누어지며, 상단은 전압 소스 부분이고 하단은 전류 소스 부분입니다. 각 부분은 2-단계 구조를 채택합니다. AC 입력 정류 및 필터링 후 먼저 DC/DC 변환을 거친 후 인버터를 통해 출력됩니다. DC/DC는 하프 브리지 회로를 채택하여 안정적인 DC 버스 전압을 제공하고 입력단과 출력단을 분리합니다. 인버터 부분은 고전력 애플리케이션에 적합한 기존의 풀 브리지 인버터 회로를 채택합니다.- 출력은 2-스테이지 LC 필터를 사용하여 높은-주파수 리플을 필터링합니다. Lc1, Lc2 및 Lc3은 공통 모드 억제기입니다. 전압 소스의 전면 및 후면 스테이지의 고주파수 스위칭 동작은 특히 버스 전압이 상대적으로 높을 때 두 스테이지 간에 쉽게 상호 간섭을 일으킬 수 있습니다. 따라서 두 단 사이에 공통 모드 억제기 Lc1을 직렬로 연결하여 상호 간섭을 차단합니다. Lc2 및 Lc3은 출력 단자와 부하 사이에 연결되며 Lc1과 기능이 유사하며 부하를 통과하는 고주파수 공통 모드 구성 요소를 억제하는 데 사용됩니다. 차이점은 전압 소스 프런트엔드 DC/DC는 풀 브리지 정류를 채택하고 전류 소스는 전파 정류를 채택한다는 것입니다.
그러나 인버터의 입력 전류는 실제 DC 전류가 아닙니다. DC 구성요소 외에도 출력 주파수의 두 배인 AC 및 고주파수 구성요소도 포함됩니다.- 전류 소스의 출력 전류가 Ω인 경우 이러한 고주파-주파수 구성요소는 매우 커서 버스가 큰 고주파-리플 전류를 제공해야 합니다. 따라서 전해 콘덴서의 성능을 극대화하면서도 고주파-주파수 성능이 우수한 콘덴서를 더욱 자주 사용해야 합니다. 이는 후면 스테이지의 고주파수 리플 전류 요구 사항을 충족할 수 있을 뿐만 아니라 후면 스테이지의 고주파수 구성 요소가 전면 스테이지에 미치는 영향도 줄일 수 있습니다.-
