클램프형 전류계와 클램프형 누설전류계

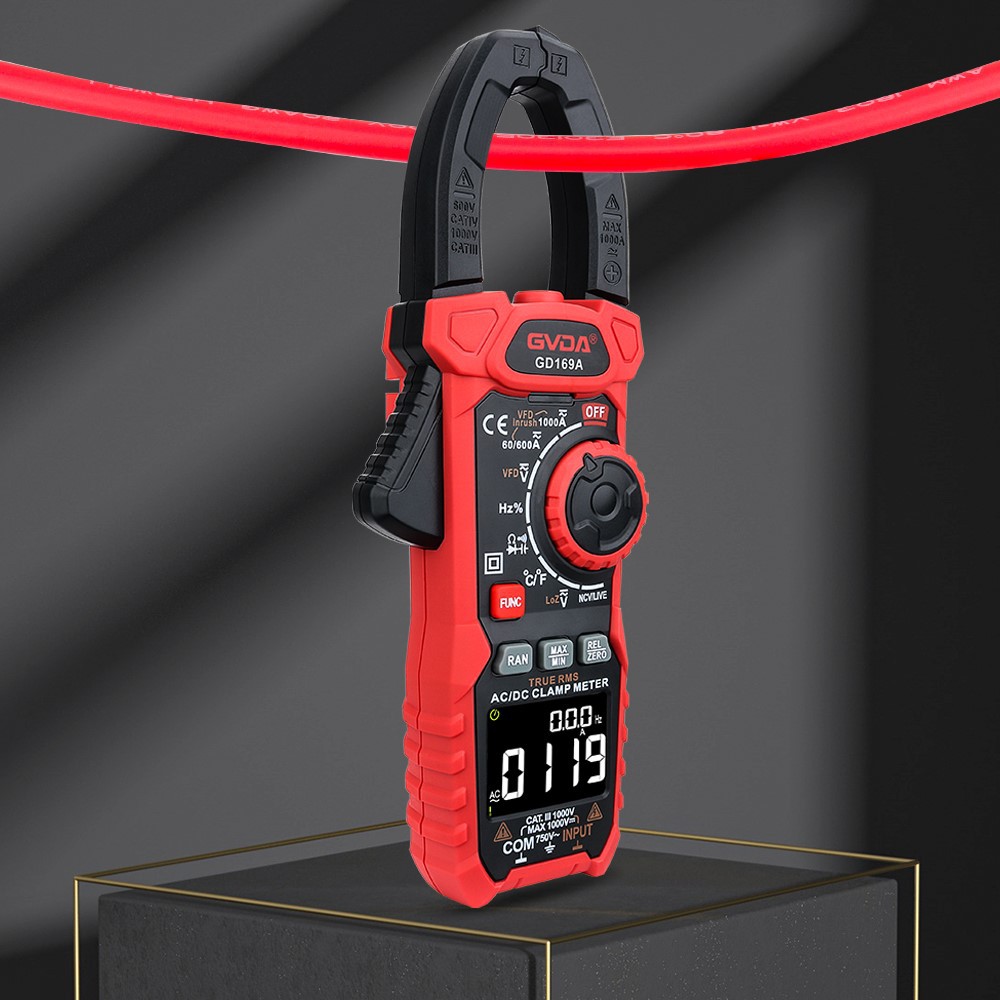

1. 클램프형 전류계
클램프 전류계라고도 알려진 클램프 전류계는 주로 저전압 라인의 전류를 (와이어를 분리하지 않고) 직접 측정하는 데 사용됩니다. 사용이 매우 편리하며 모터 수리에 필수적인 측정 장비입니다. 변류기와 개폐가 가능한 미터헤드로 구성되어 있습니다. 현재는 주로 포인터형과 디지털형의 두 가지 유형이 있습니다.
클램프형 전류계를 사용할 때는 다음과 같은 예방 조치를 취해야 합니다.
(1) 기어와 범위를 선택합니다. 측정하기 전에 먼저 기어와 범위를 선택해야 합니다. 전압을 측정하는 경우 스위치를 "V" 위치로 돌려야 합니다. 전류를 측정하려면 측정된 전류의 대략적인 값을 추정하여 적절한 범위를 선택해야 합니다. 추정하기 어려운 경우 먼저 큰 범위를 사용한 다음 점차적으로 적합한 작은 범위로 조정해야 합니다. 작은 범위에서 큰 전류를 측정하면 장비가 손상될 수 있습니다.
(2) 포인터 영점 위치를 조정하고 테스트합니다. 클램프 전류계의 기어와 범위를 선택한 후 포인터(포인터 클램프 전류계)가 0 위치에 있는지 또는 숫자가 0인지(디지털 클램프 전류계) 관찰해야 합니다. 클램프 유량계의 표시된 값이 측정되지 않을 때 0이 아닌 경우 조정해야 합니다. 그렇지 않으면 측정 정확도에 영향을 미칩니다. 정식 측정 전에 알려진 전류 값으로 와이어에 대한 테스트를 수행하여 품질을 확인해야 합니다.
(3) 측정 방법에 주의하십시오. AC 전류를 측정할 때 테스트된 전류가 흐르는 절연 전선(나선인 경우 먼저 절연체를 감아야 함)의 위치가 오류를 방지하기 위해 클램프 중앙에 있어야 합니다. 턱은 밀접하게 일치해야합니다. 소음이나 포인터 흔들림이 있는 경우 턱에 이물질이 있는 경우가 많습니다. 이때 이물질을 제거한 후 다시 측정해야 합니다.
저전압 회로의 전류를 측정할 때는 헤드와 충전부 사이의 안전한 거리를 유지하는 데 특별한 주의를 기울여야 합니다. 또한 클램프 전류계가 소비자(예: 모터)에 너무 가까우면 측정 데이터가 부정확해지는 경우가 많습니다. 5A 미만의 전류를 측정할 때 정확한 측정을 보장하기 위해 조건이 허용되면 전류 전달 와이어를 클램프에 몇 바퀴 더 감을 수 있습니다. 측정된 판독값을 와이어 회전 수로 나눈 값이 실제 전류 값입니다.
전압을 측정할 때 측정된 전압의 크기에 따라 기어를 "V" 위치로 설정하는 것 외에도 먼저 해당 소켓에 프로브를 삽입한 다음 두 프로브로 동시에 측정 지점을 터치합니다. 다이얼 판독값은 두 측정 지점의 전압 값입니다.
(4) 올바른 읽기. 클램프 유량계의 다이얼에는 빨간색과 검은색의 두 눈금선이 있습니다. 빨간색 눈금선은 전압을 측정할 때 읽는 데 사용되는 전압 눈금선입니다. 검정색 눈금선은 전류 눈금선으로 전류를 측정할 때 판독하는 데 사용됩니다. 실제 측정값은 포인터 표시값과 레인지 스위치 배율을 곱한 값이어야 합니다. 예를 들어 포인터가 150A(다이얼 눈금 값 0-300 A)를 가리키고 범위 스위치가 30A, 300A, 3000A에 있는 경우 실제 전류 값은 15A입니다. , 150A 및 1500A입니다.
(5) 안전에 주의하세요. 측정 중에 범위를 전환하는 것은 엄격히 금지되어 있습니다. 클램프형 철심 변압기는 2차 권수가 많은 변류기이므로 변환은 2차 개방 회로와 동일하며, 이로 인해 고전압이 유도되어 절연 파괴가 발생하여 기기 손상 및 개인 감전 사고가 발생할 수 있습니다. . 측정이 완료된 후 클램프 전류계의 클램프를 풀고 와이어를 천천히 제거해야 하며, 미터 바늘이 빠지는 것을 방지하기 위해 범위 스위치를 가장 높은 전류 또는 전압 위치로 설정하는 데 주의를 기울여야 합니다. 다음 사용 시 적절한 범위를 선택하지 않아 구부러지거나 다른 사고가 발생할 수 있습니다. 또한 뇌우시에는 안전 확보를 위해 클램프형 전류계를 사용하여 옥외에서 측정하는 것을 금지합니다.
2. 클램프형 누설전류계
클램프 누설 전류 측정기는 최근 몇 년간 도입된 새로운 유형의 AC 전류 테스트 장비입니다. 외관은 일반 클램프 전류계와 유사하지만 실제로는 고감도 변류기입니다. 클램프형 누설전류계는 일반적으로 저전압 누설전류의 크기를 측정할 수 있을 뿐만 아니라 누설전류의 능동성분과 절연저항값도 측정할 수 있습니다. 통전전기용품 또는 전선의 누설전류를 측정할 때에는 활선을 클램프형 누설의 영선(단일교류기기를 말한다) 또는 3개의 활선(3상 교류기기를 말한다)으로 함께 죄어야 한다. 전류계. 이것이 일반 클램프형 전류계와 가장 큰 차이점이다. 현재 Kyoritsu에서 생산하는 클램프 누설 전류계는 4mA의 누설 전류와 1000A의 작동 전류를 측정할 수 있습니다. 또한 일반 클램프 전류계의 기능도 갖고 있으며 선택이 가능합니다.
