자동차 오실로스코프 사용 방법에 대한 진단 분석
차량 결함 진단 시 이상 현상을 어떻게 빠르고 정확하게 포착하고 원인을 찾는 것이 문제 해결의 관건이며, 오실로스코프는 유지보수 담당자가 이 문제를 해결하도록 돕는 중요한 조력자입니다. 다음은 유지보수 진단에 오실로스코프를 적용한 것에 대한 간략한 분석입니다.
1. 자동차 정비에서 디지털 오실로스코프의 역할

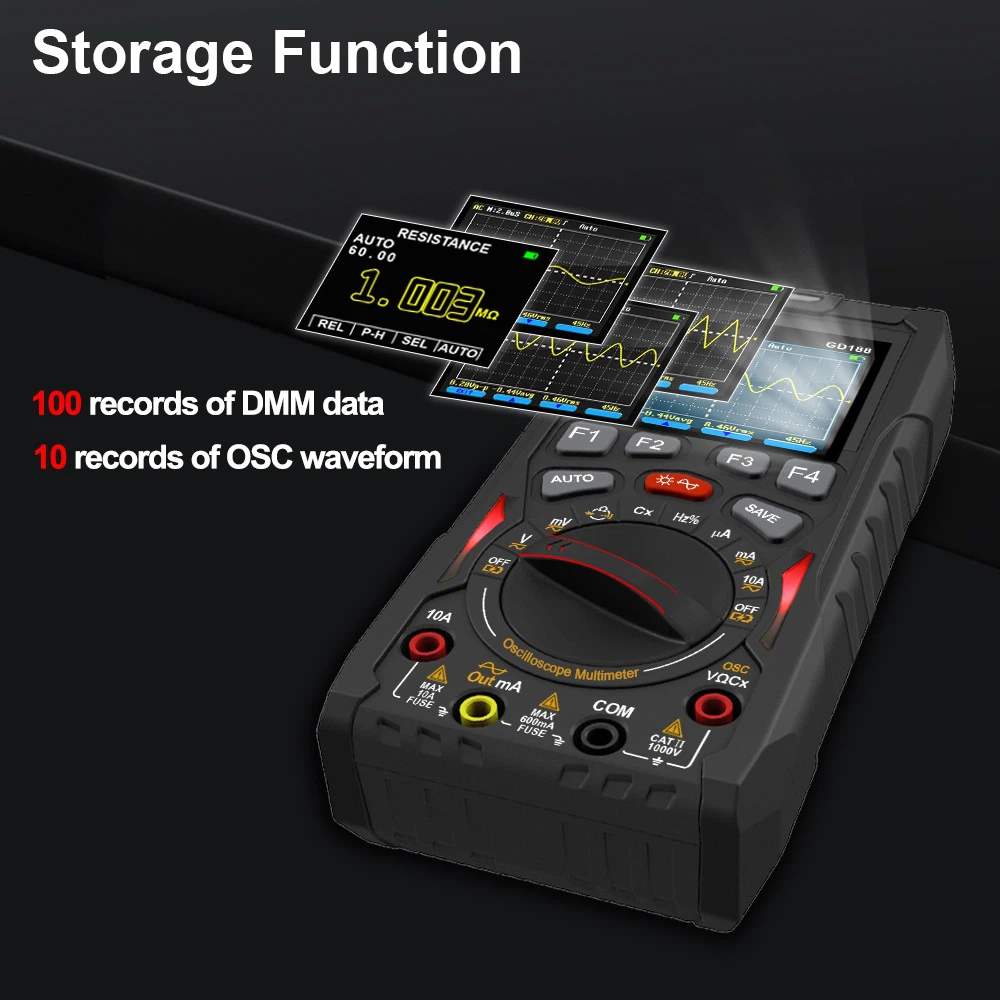

자동차 전자 장비의 일부 신호는 1000분의 1초의 변경 주기로 매우 빠른 속도로 변경됩니다. 일반적으로 테스트 장비의 스캐닝 속도는 측정되는 신호의 스캐닝 속도보다 5~10배 빨라야 합니다. 많은 결함 신호는 간헐적으로 발생하고 사라지므로 기기의 테스트 속도가 결함 신호의 속도보다 높아야 합니다. 디지털 오실로스코프는 이러한 속도 요구 사항을 충족할 수 있습니다. 회로 신호를 빠르게 캡처할 수 있을 뿐만 아니라 이러한 파형을 느린 속도로 표시하여 유지 관리 담당자가 동시에 관찰하고 분석할 수 있습니다. 또한 저장된 방식으로 신호 파형을 기록할 수 있으며, 발생한 빠른 신호를 다시 관찰할 수 있어 결함 분석에 큰 편의를 제공합니다. 고속 신호(예: 연료 분사기 신호)이든 저속 신호(예: 스로틀 위치 및 산소 센서 신호의 변화)이든 오실로스코프로 관찰하면 파형에서 단서를 찾을 수 있습니다. 오실로스코프는 컴퓨터 시스템의 작동 조건을 측정할 수 있는 눈금자와 같습니다. 오실로스코프를 통해 자동차의 전자 시스템이 어떻게 작동하는지 관찰할 수 있습니다.
2. 자동차 결함 사례에 오실로스코프 적용
자동차의 전자 장비나 배선에 장애가 발생하면 유지보수 담당자가 모든 관련 데이터를 수집해야 합니다. 오실로스코프는 시간에 따른 전압 변화를 곡선으로 표시하여 회로 내 전자의 궤적을 표시할 수 있습니다. 표시된 전압의 크기는 회로의 전류와 저항에 따라 달라집니다. 오실로스코프의 시간 경과에 따른 전압 변화를 기반으로 회로에 어떤 문제가 있는지 확인할 수 있습니다. 오실로스코프의 효율성을 극대화하려면 수집된 파형을 비교해야 합니다.
다음은 오실로스코프가 오류의 원인을 찾는 데 어떻게 도움이 되는지 보여주는 몇 가지 예입니다.
Dongfeng Honda Civic의 간헐적인 엔진정지 진단
2006년형 Honda Civic 1.8 VTi 세단이 간헐적인 정지 문제를 겪었습니다. 오실로스코프를 엔진 제어 장치의 여러 라인에 연결하십시오. 그림 2에서 빨간색 선(채널 2)은 캠축 위치 센서 신호, 녹색 선(채널 3)은 크랭크축 위치 센서 신호, 파란색 선(채널 4), 흰색 선(채널 5), 보라색 선(채널 3)은 라인(채널 6)과 주황색 라인 노란색 라인(채널 7)은 각각 4개의 인젝터의 제어 신호입니다. 이 파형 세트는 엔진이 꺼지려고 할 때 오실로스코프에 의해 기록되었습니다. 이때 인젝터의 분사 순서가 엉망이 되었음을 주의하시기 바랍니다. 보라색과 주황색 선은 인젝터 제어 신호가 동시에 연료를 분사한다는 것을 보여줍니다. 또한, 주황색 선으로 표시된 인젝터는 다른 인젝터에 비해 같은 시간에 두 번 개방된 것으로 나타났다. 한 가지 중요한 점은 이때 빨간색 선으로 표시되는 캠축 위치 신호와 녹색 선으로 표시되는 크랭크축 위치 신호에는 문제가 없다는 점입니다. 이제 이 정보를 얻었으므로 이를 분석하여 문제 해결의 다음 단계에 대한 단서를 찾아보겠습니다.
