다이오드는 전자 스위치와 같습니다. 전압이 특정 값보다 높으면 다이오드가 전도됩니다. 일반적으로 실리콘 다이오드 턴온 전압은 0.6V입니다. 그리고 다이오드는 전류가 한 방향으로만 흐르도록 합니다.

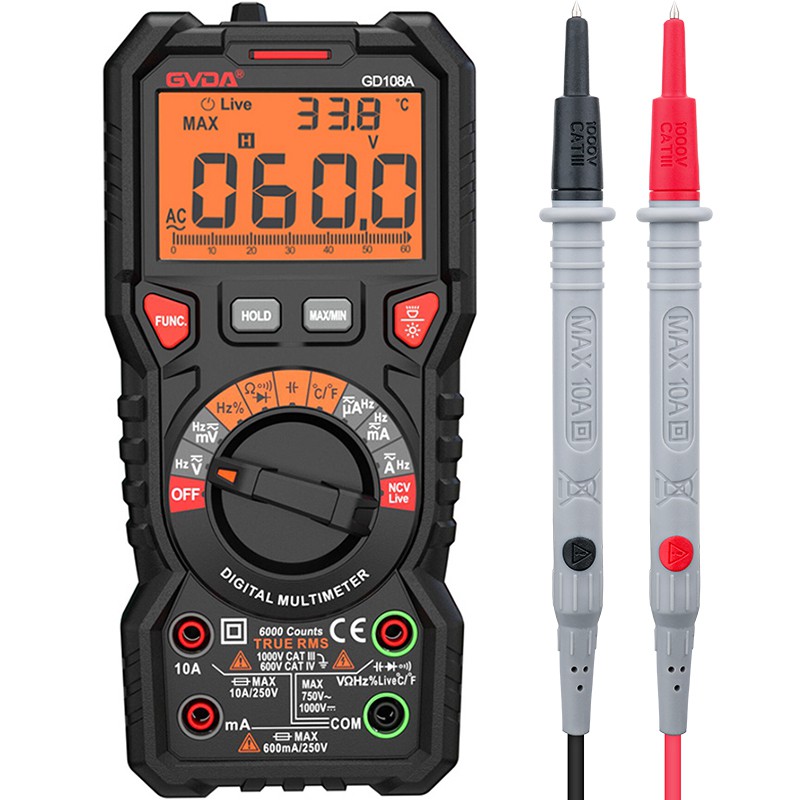

다이오드 또는 접합부를 검사할 때 멀티미터는 넓은 판독 범위를 제공할 뿐만 아니라 50mA 이상의 전류를 구동합니다. (표 1 참조)
다이오드가 포함된 회로의 저항을 측정할 때 DMM의 테스트 전압은 0.6V 미만으로 낮아져 수정 접합이 전도되지 않습니다.
다이오드 테스트를 선택할 때 다이오드 또는 반도체 크리스탈의 기능을 확인하기 위해 테스트 전압을 높입니다.
일부 DMM에는 다이오드 테스트 기능이 있습니다. 이 기능은 다이오드 양단의 실제 전압 강하를 측정하고 표시합니다. 실리콘 접합의 전압 강하는 순방향 테스트 중에 0.7V 미만이어야 하며 역방향 테스트 중에 회로가 열립니다.
저항을 테스트하는 방법
1. 회로 전원을 끕니다.
2. 전기 차단 선택
3. 검은색 테스트 리드를 COM 잭에 삽입합니다. 저항 테스트 잭에 빨간색 테스트 리드를 삽입합니다.
4. 테스트 리드 프로브를 테스트 중인 구성 요소 또는 회로의 양쪽 끝에 연결합니다.
5. 판독값을 확인하고 옴(Ω), 킬로옴(kΩ) 또는 메가옴(MΩ)의 단위를 확인합니다.
참고: 1,000Ω=1KΩ; 1,000,000Ω=1MΩ
참고 사항: 저항을 테스트할 때는 전원을 끄십시오.
