삼극관 전극과 튜브 유형 구별
(1) 육안검사방법
① 튜브 종류 식별
일반적으로 튜브 유형이 NPN인지 PNP인지는 튜브 쉘에 표시된 모델 번호로 식별해야 합니다. 장관 표준에 따르면 3극관 모델의 두 번째 숫자(문자)인 A와 C는 PNP 튜브를 나타내고, B와 D는 NPN 튜브를 나타냅니다. 예를 들면 다음과 같습니다.
3AX는 PNP형 저주파 저전력 진공관입니다. 3BX는 NPN형 저주파 저전력 진공관입니다.
3CG는 PNP형 고주파 저전력관입니다. 3DG는 NPN형 고주파 저전력 진공관입니다.
3AD는 PNP형 저주파 고출력 진공관입니다. 3DD는 NPN형 저주파 고출력 진공관입니다.
3CA는 PNP형 고주파 고출력 진공관입니다. 3DA는 NPN형 고주파 고출력 진공관입니다.
또한 국제적으로 인기 있는 9011~9018 시리즈 고주파 저전력 튜브가 있습니다. PNP 튜브인 9012, 9015를 제외하고 나머지는 NPN형 튜브입니다.
② 튜브 식별
일반적으로 사용되는 중소전력 트랜지스터는 금속 원통형 쉘 및 플라스틱 패키지(반원통형)와 같은 모양을 가지고 있습니다. 그림 T305는 세 가지 일반적인 모양과 튜브 배열을 소개합니다.

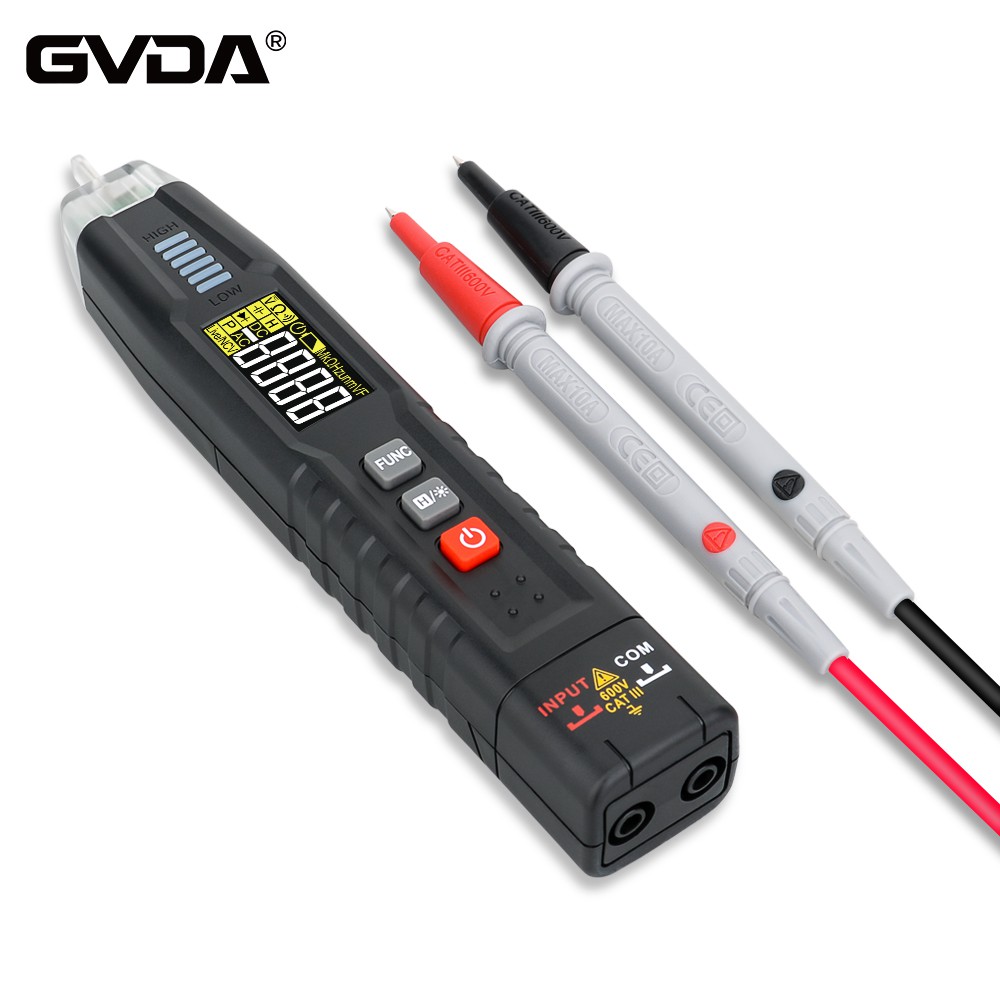

(2) 멀티미터의 저항 범위를 사용하여 결정합니다.
트랜지스터 내부에는 두 개의 PN 접합이 있습니다. 멀티미터의 저항 범위를 사용하여 세 극 e, b, c를 구별할 수 있습니다. 이 방법은 모델 라벨이 불분명할 때 튜브 유형을 식별하는 데에도 사용할 수 있습니다.
① 베이스의 식별
튜브를 판단할 때에는 먼저 베이스를 확인해야 합니다. NPN 튜브의 경우 검정색 테스트 리드를 사용하여 가정된 베이스를 연결하고 빨간색 테스트 리드를 사용하여 다른 두 극에 각각 접촉합니다. 측정된 저항이 작은 경우 약 수백 ~ 수천 옴이 됩니다. 측정을 위해 검정색과 빨간색 테스트 리드를 교체합니다. 저항은 모두 수백 킬로옴 이상으로 상대적으로 큽니다. 이때 검정색 테스트 리드는 베이스에 연결됩니다. PNP 튜브의 경우 상황은 정반대입니다. 측정 중에 두 PN 접합이 모두 순방향 바이어스되면 빨간색 테스트 리드가 베이스에 연결됩니다.
실제로 저전력 튜브의 베이스는 일반적으로 3개의 핀 가운데에 배열됩니다. 위의 방법을 사용하여 검은색 및 빨간색 테스트 리드를 각각 베이스에 연결할 수 있으며, 이를 통해 삼극관의 두 PN 접합이 손상되지 않았는지(및 다이오드의 PN 접합) 확인할 수 있습니다. 측정방법은 동일), 튜브타입을 확인할 수 있습니다.
② 컬렉터와 이미터의 차별
베이스를 결정한 후 나머지 핀 중 하나는 컬렉터 c이고 다른 하나는 이미터 e라고 가정합니다. 손가락을 사용하여 c 전극과 b 전극을 각각 잡습니다(즉, 손가락을 사용하여 기본 저항 Rb를 교체합니다). 동시에 멀티미터의 두 테스트 리드를 각각 c와 e에 연결합니다. 테스트 중인 튜브가 NPN인 경우 검정색 테스트 리드를 사용하여 c 극에 접촉하고 빨간색 테스트 리드를 e 극(PNP 튜브의 반대쪽)에 접촉시킨 후 포인터의 편향 각도를 관찰하십시오. 그런 다음 다른 핀을 설정하십시오. 핀은 c 극입니다. 위 과정을 반복하고 두 측정 포인터의 편향 각도를 비교합니다. 더 큰 것은 IC가 더 크고 튜브가 증폭된 상태에 있음을 나타냅니다. 해당 가정의 c 극과 e 극이 정확합니다.
