디지털 멀티미터로 전류를 측정하는 방법은 무엇입니까? 디지털 멀티미터로 전류를 측정하는 원리
멀티미터를 이용한 전류 측정 방법
범위 선택: 멀티미터의 DC 전류 범위는 "mA"로 표시되어 있으며 1mA, 1mA, 100mA의 세 가지 범위가 있습니다. 범위 선택은 회로의 높은 전류를 기반으로 해야 합니다.
1. 범위 선택: 멀티미터의 DC 전류 범위는 "mA"로 표시되어 있으며 1mA, 1mA, 100mA의 세 가지 범위가 있습니다. 범위 선택은 회로의 전류 크기를 기반으로 해야 합니다. 현재 크기를 알 수 없는 경우 최대 범위를 선택해야 합니다.
2. 측정 방법: 멀티미터는 테스트할 회로와 직렬로 연결해야 합니다. 회로의 해당 부분을 분리한 후 멀티미터 프로브를 브레이크포인트 양쪽 끝에 연결합니다. 빨간색 프로브는 전원 공급 장치의 양극에 연결된 중단점에 연결되어야 하며 검정색 프로브는 전원 공급 장치의 음극에 연결된 중단점에 연결되어야 합니다.
(1) LED가 정상적으로 점등되도록 회로를 연결합니다.
(2) 앞서 언급한 사용 전 요구 사항에 따라 멀티미터를 준비하고 선택 스위치를 mA 범위 100mA에 놓습니다.
(3) 전위차계의 중간 접점과 LED의 음극 리드를 분리하여 "중단점"을 형성합니다. 이 시점에서 발광 다이오드가 꺼집니다.
(4) 중단점에 멀티미터를 직렬로 연결합니다. 빨간색 프로브를 LED의 음극 단자에 연결하고 검정색 프로브를 전위차계의 중간 접점 리드에 연결합니다. 이 시점에서 LED가 다시 켜집니다. 멀티미터 포인터에 표시된 스케일 값은 발광 다이오드를 통과하는 전류 값입니다.
(5) 발광다이오드를 통해 전류값을 정확하게 읽는다.
(6) 전위차계 핸들을 회전시켜 멀티미터 포인터와 발광 다이오드의 밝기 변화를 관찰합니다. 기록: 발광 다이오드를 통과하는 최대 전류는 xx밀리암페어입니다. 최소 전류는 xx밀리암페어입니다.
멀티미터로 전류를 측정하는 원리
멀티미터의 기본 원리는 민감한 자기 전기 DC 전류계(마이크로 암페어 미터)를 미터 헤드로 사용하는 것입니다.
작은 전류가 미터를 통과하면 전류 표시가 나타납니다. 그러나 미터 헤드는 높은 전류를 통과시킬 수 없으므로 회로의 전류, 전압 및 저항을 측정하려면 미터 헤드에 일부 저항을 병렬 또는 직렬로 연결하여 전압을 션트하거나 낮추어야 합니다.

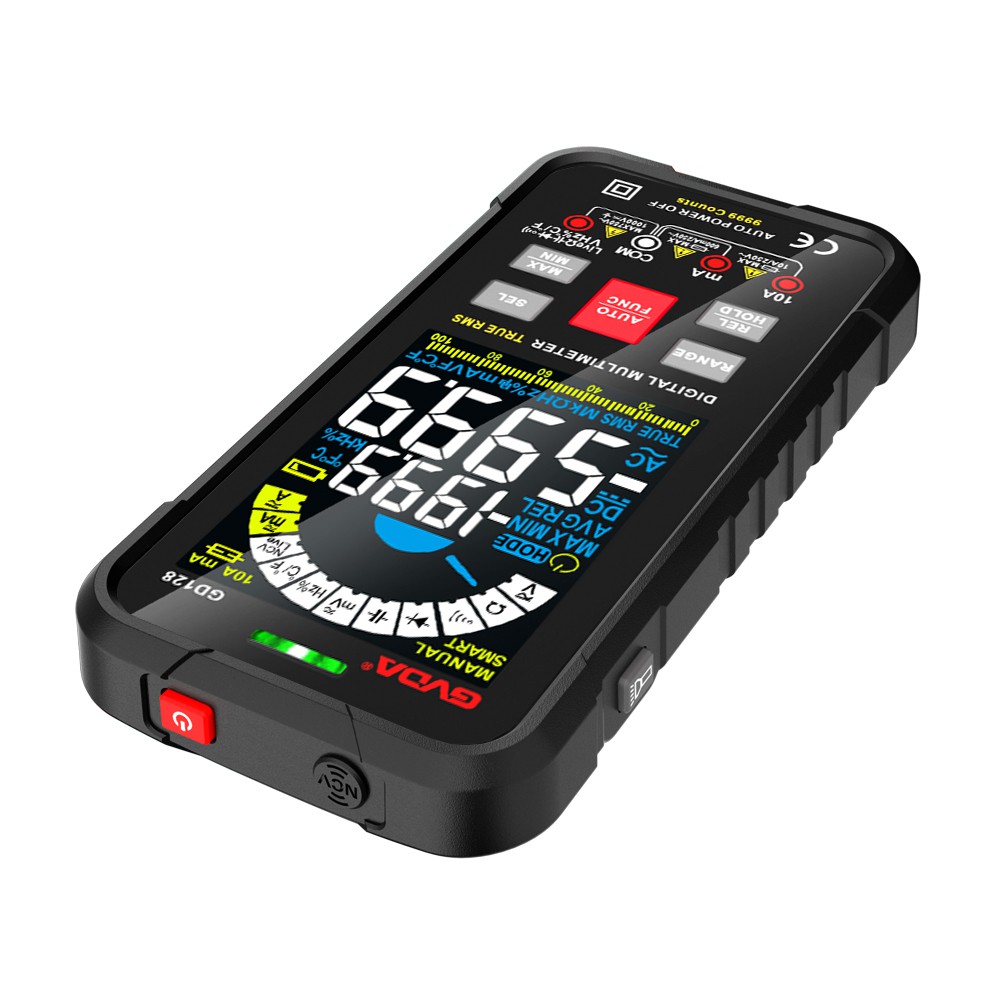

디지털 멀티미터의 측정 과정은 변환 회로에 의해 DC 전압 신호로 변환되고, 전압 아날로그 신호는 아날로그-디지털(A/D) 변환기에 의해 디지털 신호로 변환됩니다. 그런 다음 전자 카운터에 의해 계산되고 최종적으로 측정 결과가 디지털 형식으로 디스플레이 화면에 직접 표시됩니다.
