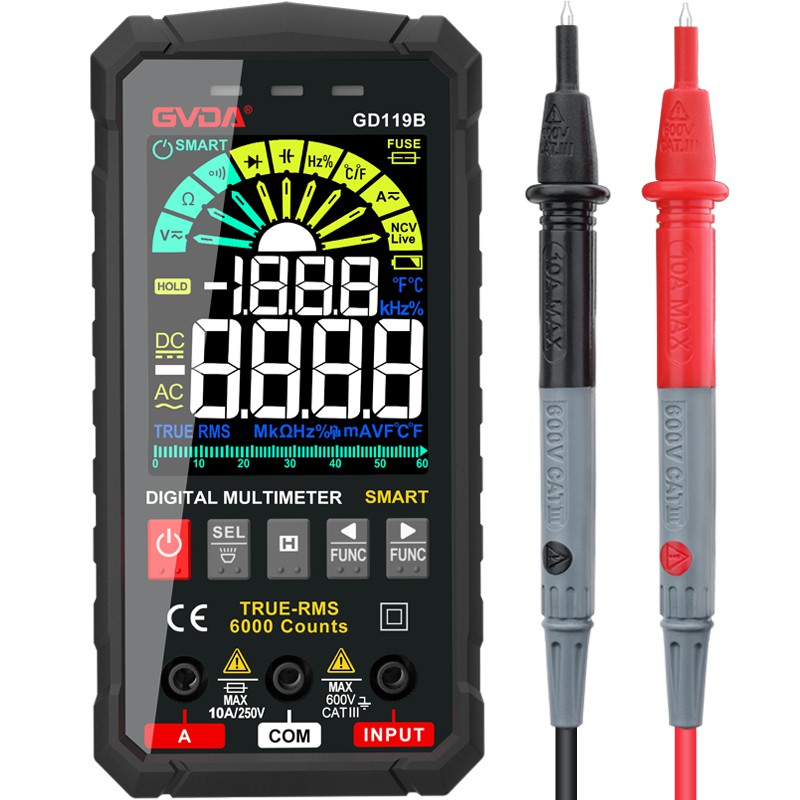

테스트 리드의 삽입은 위와 동일합니다. 원리는 다이오드와 동일합니다. 핀 A가 베이스라고 가정하고 검은색 펜으로 연결하고 빨간색 펜과 다른 두 핀은 다른 두 핀과 접촉합니다. 두 판독 값이 약 0.7V이면 빨간 펜을 핀 A에 연결하고 검은 펜을 다른 두 핀에 연결하십시오. 둘 다 "1"을 표시하면 A 핀이 기본이고 그렇지 않으면 필요합니다. 다시 측정해야 하며 이 튜브는 PNP 튜브입니다. 그렇다면 컬렉터와 에미터를 판단하는 방법은 무엇입니까? 디지털 시계는 포인터 시계처럼 포인터의 스윙으로 판단할 수 없는데 어떻게 해야 할까요? "hFE" 기어를 사용하여 판단할 수 있습니다. 먼저 기어를 "hFE" 기어로 돌리면 기어 옆에 PNP 및 NPN 튜브 측정으로 분할된 작은 잭 행이 있는 것을 볼 수 있습니다. 이전에 튜브 유형이 결정되었으므로 기본 전극을 해당 튜브 유형의 "b" 구멍에 삽입하고 나머지 두 개의 핀을 "c" 및 "e" 구멍에 각각 삽입합니다. 이때 값, 즉 값을 읽을 수 있습니다. 그런 다음 기본 전극을 고정하고 나머지 두 핀을 교환하십시오. 두 판독값을 비교하면 더 큰 판독값을 가진 핀이 표면 "c", "e"에 해당합니다.
팁: 위의 방법은 9000 시리즈와 같은 작은 튜브만 직접 측정할 수 있습니다. 큰 튜브를 측정하려면 배선 방법을 사용할 수 있습니다. 즉, 작은 와이어를 사용하여 세 개의 핀을 이끌어냅니다. 훨씬 더 편리합니다.
