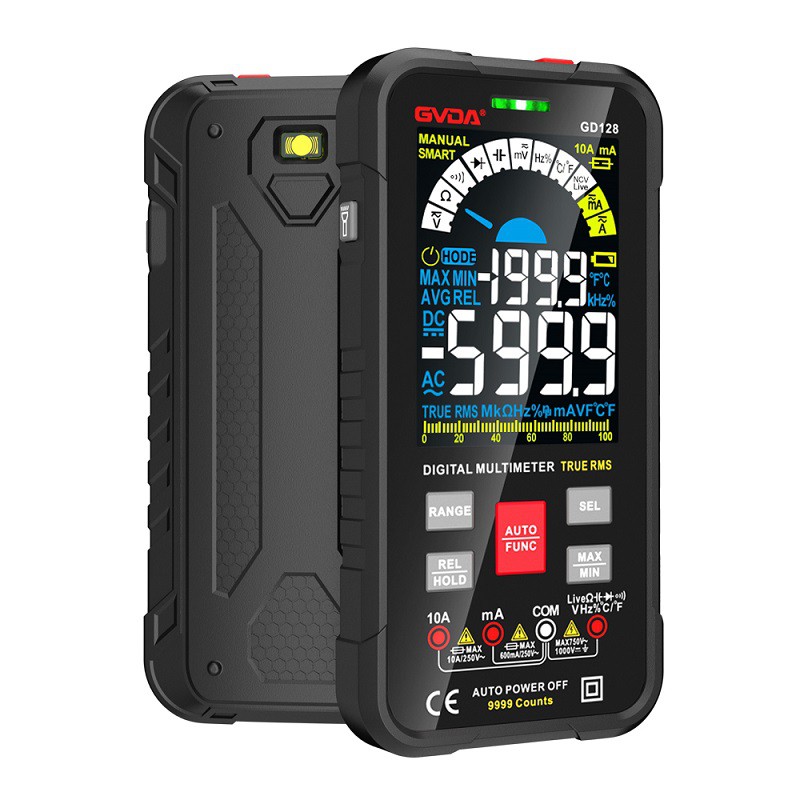

igbt 모듈 측정을 위해 멀티미터를 사용하는 방법
먼저 극성을 판단하세요.
먼저, R×1K 블록에 멀티미터를 다이얼하고 멀티미터로 측정하여 저항값의 한 극과 다른 두 극이 무한대이면 극과 다른 두 극의 저항값이 무한대인 경우 펜을 전환합니다. 여전히 무한대라면 이 극이 게이트(G)라고 판단된다. 나머지 두 극은 멀티미터로 측정한 후 측정된 저항 값이 무한대인 경우 저항 값 측정 후 펜을 전환하여 더 작습니다. 더 작은 저항값을 측정할 때는 컬렉터(C)에 연결된 빨간색 펜을 판단합니다. 이미터(E)에 연결된 검정색 펜.
둘째, 좋고 나쁨을 판단하라
멀티미터는 R × 10K 블록으로 다이얼되며 검은색 펜은 IGBT(C)의 컬렉터에 연결되고 빨간색 펜은 IGBT(E)의 이미터에 연결되며 이번에는 멀티미터 포인터가 0 위치에 있습니다. . 손가락으로 게이트(G)와 컬렉터(C)를 동시에 터치하면 IGBT가 트리거되어 전도되고 멀티미터의 포인터가 더 작은 저항 값 방향으로 회전하여 특정 위치를 표시할 수 있습니다. 그런 다음 게이트(G)와 이미터(E)를 동시에 손가락으로 터치하면 IGBT가 차단되고 멀티미터의 포인터가 다시 0으로 돌아갑니다. 이 시점에서 IGBT가 양호하다고 판단할 수 있습니다.
모든 포인터 멀티미터를 사용하여 IGBT를 테스트할 수 있습니다.
IGBT의 양호 또는 불량을 판단할 때 멀티미터의 내부 배터리 전압이 R×1K 블록의 다음 기어에서 너무 낮아 IGBT를 전도성으로 만들 수 없기 때문에 R×10K 블록에서 멀티미터를 다이얼해야 합니다. IGBT의 좋고 나쁨을 판단하는 것은 불가능합니다. 이 방법은 전력 전계 효과 트랜지스터(P-MOSFET)의 양호 여부를 감지하는 데에도 사용할 수 있습니다.
인버터 IGBT 모듈 감지:
디지털 멀티미터를 다이오드 테스트 장비에 설정하고 c1 e1, c2 e2 사이의 IGBT 모듈의 다이오드 특성과 게이트 G와 e1, e2 사이의 순방향 및 역방향 다이오드 특성을 테스트하여 IGBT 모듈이 손상되지 않았는지 여부를 판단합니다. .
6상 모듈을 예로 들어보겠습니다. 부하 측 U, V, W 상 배선 제거, 다이오드 테스트 기어 사용, P(컬렉터 c1)에 연결된 빨간색 펜, U, V, W를 순차적으로 측정한 검정색 펜, 멀티미터의 값을 표시합니다. 가장 큰; 반전되면 검은색 펜은 P에 연결되고 빨간색 펜은 U, V, W를 측정하고 멀티미터는 약 400의 값을 표시합니다. 그런 다음 빨간색 펜을 N(이미터 e2)에 연결하고 검은색 펜을 측정합니다. U, V, W, 멀티미터는 약 400의 값을 보여줍니다. 검은색 펜은 P에, 빨간색 펜은 U, V, W를 측정하며 멀티미터는 최대값을 표시합니다. 위상 간 양극 및 음극 특성이 동일해야 하며, IGBT 모듈 성능 저하에 차이가 있는 경우 교체해야 합니다. IGBT 모듈 손상, 단락 회로 고장만 발생합니다.
빨간색과 검은색 펜은 게이트 G와 이미터 E의 양극 및 음극 특성 사이에서 측정되었으며, 멀티미터의 두 측정 값이 가장 크며, 그러면 IGBT 모듈 게이트가 정상이라고 판단할 수 있습니다. 숫자가 표시되어 게이트 성능이 저하되면 모듈을 교체해야 합니다. 긍정적이고 부정적인 테스트 결과가 0이면 게이트 폴의 위상 감지가 단락되었음을 나타냅니다. 게이트가 손상되면 게이트를 보호하는 회로 기판의 전압 조정기도 손상됩니다.
