멀티미터를 사용하여 서미스터의 품질을 감지하는 방법
서미스터 측정의 목적은 저항과 정확도를 측정하는 것입니다.

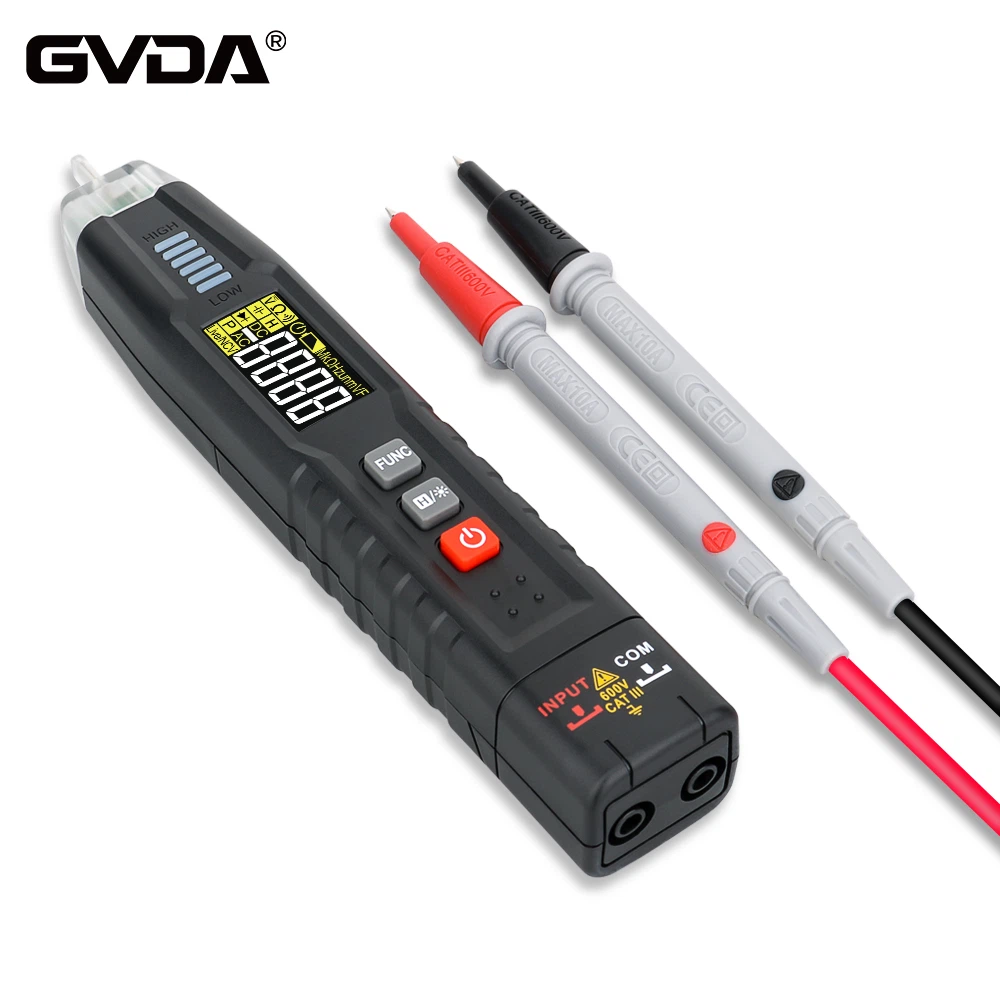

테스트를 수행할 때 멀티미터의 ohm 설정을 사용하십시오. 작업은 두 단계로 나뉩니다. 먼저 정상 온도에서 테스트하고, 테스트 리드 대신 악어 클립을 사용하여 PTC 서미스터의 두 핀을 각각 고정하여 실제 저항 값을 측정하고 이를 공칭 저항 값과 비교합니다. , 둘 사이의 차이는 ±2Ω 이내로 정상으로 간주됩니다. 실제 저항값이 공칭 저항값과 너무 다르면 성능이 저하되거나 손상되었음을 나타냅니다.
둘째, 가열 감지는 정상 온도 테스트가 정상임을 기준으로 테스트의 두 번째 단계를 수행할 수 있습니다. 가열 감지, 열원을 서미스터 가까이에 놓아 가열하고 다기능 디스플레이를 관찰합니다. 이때 온도가 증가함에 따라 다기능 표시가 변하는 경우 저항값이 점차 변하고 있음을 나타냅니다. 저항 값이 특정 값으로 변경되면 표시된 데이터가 점차 안정화되어 서미스터가 정상임을 나타냅니다. 저항값이 변하지 않으면 성능이 저하되어 지속할 수 없다는 의미입니다. 사용.
1. 정온도 계수 서미스터 감지
멀티미터를 사용하여 저항을 측정하는 대부분의 방법과 마찬가지로 포인터 멀티미터를 사용하여 정온도 계수 서미스터의 품질을 감지하는 경우 멀티미터를 R×1 기어로 조정해야 합니다. 작업 단계는 두 단계로 구분됩니다. 정상 온도 감지를 수행할 때 먼저 두 개의 테스트 리드를 PTC 서미스터의 두 핀에 접촉하여 실제 저항값을 측정하고 공칭 저항값과 비교하십시오. 둘 사이의 차이가 ±2Ω 이내이면 정상으로 간주됩니다. 실제 저항값이 공칭 저항값과 너무 다르면 성능이 저하되거나 손상되었음을 나타냅니다.
서미스터의 가열 테스트는 상온 테스트가 정상임을 기준으로 수행됩니다. 위에서 소개한 멀티미터로 저항을 측정하는 방법을 사용하여 서미스터가 정상으로 감지되면 테스트의 두 번째 단계인 가열 테스트를 수행할 수 있습니다. PTC 서미스터에 열원을 가까이 두고 가열한 다음, 온도가 증가함에 따라 저항 값이 증가하는지 여부를 모니터링하는 멀티미터입니다. 그렇다면 서미스터가 정상이라는 의미입니다. 저항값이 변하지 않는다면 성능이 좋지 않다는 뜻입니다. , 더 이상 사용할 수 없습니다. 이때, 열원을 PTC 서미스터에 너무 가까이 가져가거나 서미스터에 직접 접촉하여 화상을 입지 않도록 주의하십시오.
2. 음의 온도 계수 서미스터 감지
멀티미터 저항 측정 기술을 사용하여 부온도 계수 서미스터의 품질을 테스트하는 경우 방법은 일반 고정 저항을 측정하는 방법과 동일합니다. 즉, 부온도 계수 서미스터의 공칭 저항을 기반으로 적절한 전기 장벽을 선택합니다. Rt의 실제 값을 직접 측정할 수 있습니다. 그러나 NTC 서미스터는 온도에 매우 민감하므로 테스트 중 몇 가지 문제에 특별한 주의를 기울여야 합니다.
(1) ARt는 주변 온도가 25도일 때 제조업체에서 측정한 값입니다. 따라서 멀티미터로 Rt를 측정할 때는 테스트의 신뢰성을 보장하기 위해 주변 온도가 25도에 가까울 때에도 수행해야 합니다.
(2) 전류 가열 효과로 인한 측정 오류를 피하기 위해 측정 전력은 지정된 값을 초과해서는 안됩니다.
(3) 인체 온도가 시험에 영향을 미치지 않도록 시험 중에 서미스터 본체를 손으로 집지 않도록 주의하십시오.
멀티미터 저항 측정 기술을 사용하여 부온도계수 서미스터의 온도 계수 t를 추정하는 경우 먼저 실온 t1에서 저항값 Rt1을 측정한 다음 서미스터 Rt에 가까운 열원으로 납땜 인두를 사용하여 저항값을 측정합니다. . RT2를 사용하고 이때 서미스터 RT 표면의 평균온도 t2를 온도계를 사용하여 측정한 후 계산하므로 시험결과가 정확하다.
