디지털 멀티미터 기술 소개
고장난 기기의 경우 고장 현상이 공통적인지(모든 기능을 측정할 수 없음), 개별적인지(개별 기능 또는 개별 범위)를 먼저 확인하고 판단한 후 상황을 구별하여 그에 따라 해결해야 합니다.
1. 모든 기어가 작동하지 않으면 전원 회로와 A/D 변환기 회로를 집중적으로 점검하십시오. 전원 부분을 확인할 때 라미네이팅된 배터리를 제거하고 전원 스위치를 누른 후 양극 테스트 리드를 테스트 중인 측정기의 음극 전원 공급 장치에 연결하고 음극 테스트 리드를 양극 전원 공급 장치에 연결하면 됩니다(디지털의 경우). 멀티미터). 스위치를 다이오드 측정 위치로 돌립니다. 다이오드의 순방향 전압이 표시되면 전원 공급 장치 부분이 양호하다는 것을 의미합니다. 편차가 크다면 전원공급부에 문제가 있다는 뜻입니다. 개방 회로가 있는 경우 전원 스위치와 배터리 리드를 집중적으로 점검하십시오. 합선이 발생하면 회로 차단 방법을 사용하여 연산 증폭기, 타이머, A/D 변환기 등을 점검하는 데 중점을 두고 전원을 사용하여 부품을 점차적으로 분리해야 합니다. 합선이 발생하는 경우 일반적으로 하나 이상의 통합된 구성 요소 손상될 것입니다. A/D 변환기는 아날로그 멀티미터의 DC 미터에 해당하는 기본 미터와 동시에 확인할 수 있습니다. 구체적인 검사 방법은 다음과 같습니다.
(1) 시험 중인 계기의 측정 범위는 가장 낮은 DC 전압 범위로 전환됩니다.
(2) A/D 변환기의 작동 전압이 정상인지 측정합니다. V+ 핀과 COM 핀에 해당하는 표에 사용된 A/D 변환기 모델에 따라 측정된 값이 일반적인 값과 일치하는지 여부를 확인합니다.
(3) A/D 변환기의 기준 전압을 측정한다. 일반적으로 사용되는 디지털 멀티미터의 기준 전압은 일반적으로 100mV 또는 1V입니다. 즉, VREF+와 COM 사이의 DC 전압을 측정합니다. 100mV나 1V에서 벗어나면 외부 전위차계를 사용하십시오. 조정하십시오.
(4) 입력이 0인 디스플레이 번호를 확인하고 A/D 변환기의 양극 단자 IN+와 음극 단자 IN-를 단락하여 입력 전압 Vin=0이 미터에 "{{ 5}}.0" 또는 "00.00".

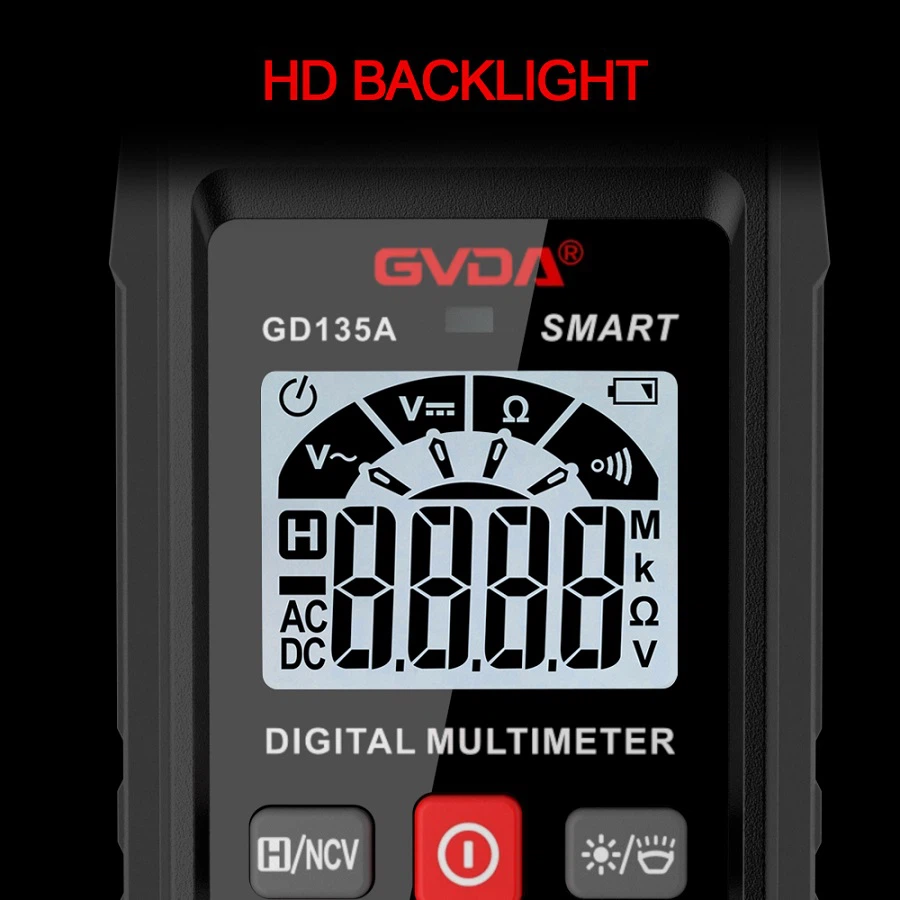

(5) 모니터에서 전체 밝은 스트로크를 확인합니다. 테스트 단자 TEST 핀과 양극 전원 단자 V+를 단락시켜 논리 접지가 고전위가 되고 모든 디지털 회로가 작동을 멈춥니다. 각 스트로크에 DC 전압이 인가되므로 모든 스트로크가 점등되고 정렬 미터에는 "1888"이 표시되고 정렬 미터에는 "18888"이 표시됩니다. 누락된 스트로크가 있는 경우 A/D 변환기의 해당 출력 핀, 전도성 접착제(또는 연결) 및 디스플레이 사이의 접촉 불량 또는 단선이 있는지 확인하십시오.
