선형 조정, 스위칭 및 위상 제어{0}}전원 공급 장치 소개

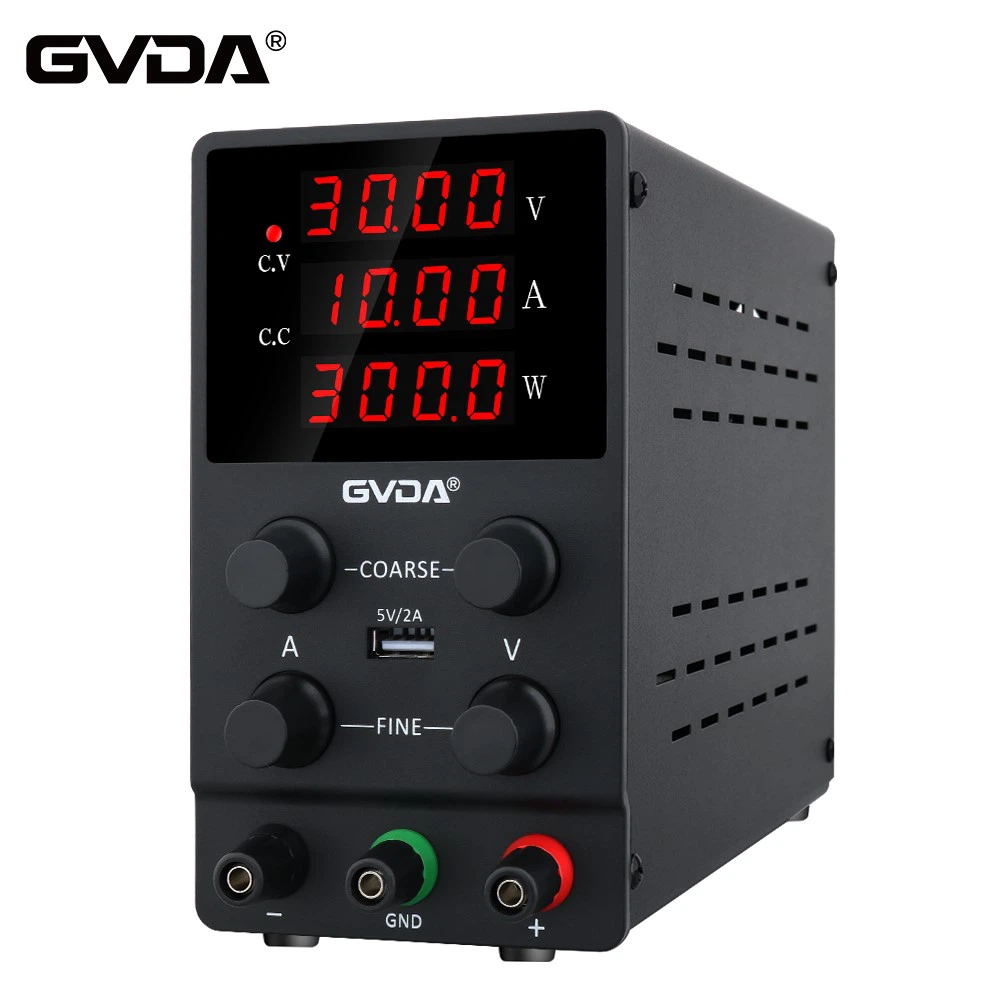

DC 전원 공급 장치는 변환 방법에 따라 선형 안정화 전원 공급 장치, 스위칭 전원 공급 장치, 위상 제어 전원 공급 장치의 세 가지 범주로 나눌 수 있습니다.
1. 선형 안정화 전원 공급 장치는 전자 회로에 필요한 DC 전압 및 전원 공급 품질(정확도, 리플 등)의 높고 낮은 요구 사항을 충족할 수 있지만 두 가지 주요 단점이 있습니다. 첫째, 조정 튜브 VT는 손실이 높고 전력 효율이 낮은 선형 증폭 상태에서 작동합니다. 둘째, 전원 전체를 부피가 크고 무겁게 만들기 위해서는 전력용 주파수 변압기(T)가 필요하다.
2. 스위칭 전원 공급 장치는 항상 스위칭 상태에서 작동하는 전력 전자 장치의 이름을 따서 선형 조정 전원 공급 장치의 단점을 극복하기 위해 등장했습니다.
3. 위상 제어 전원 공급 장치는 사이리스터 위상 제어 전원 공급 장치의 약어입니다. 스위칭 전원 공급 장치와 마찬가지로 위상 제어 전원 공급 장치의 전력 전자 부품도 스위칭 상태에서 작동합니다. 단, 작동 주파수는 고주파가 아닌 전원 주파수(50Hz)에 있습니다. 이에 비해 위상 제어 전원 공급 장치의 중요한 장점은 회로가 간단하고 제어가 편리하다는 점입니다. 주요 단점은 전체 전원 공급 장치를 부피가 크고 무겁게 만드는 전력 주파수 변압기가 필요하다는 것입니다. 또한, 위상 제어 전원 공급 장치의 DC 출력 전압의 리플 주파수는 전력 주파수의 몇 배(단-위상 풀 브리지 제어의 경우 2배, 3-상 풀 브리지 제어의 경우 6배)에 불과하므로 더 나은 필터링 효과를 얻으려면 더 큰 필터가 필요합니다. 스위칭 전원 공급 장치의 DC 출력 전압의 리플 주파수는 매우 높으며 종종 20kHz를 초과하므로 작은 필터만 필요합니다. 위상 제어 전원 공급 장치는 스위칭 주파수가 낮기 때문에 제어에 대한 응답 속도도 스위칭 전원 공급 장치보다 느립니다.
관례에 따르면 스위칭 전원 공급 장치는 구체적으로 전력 전자 장치가 고주파 스위칭 상태에서 작동하는 DC 전원 공급 장치를 의미하므로 고주파 스위칭 전원 공급 장치라고도 합니다.- 위상 제어 전원 공급 장치는 스위칭 전원 공급 장치에 포함되지 않습니다.
