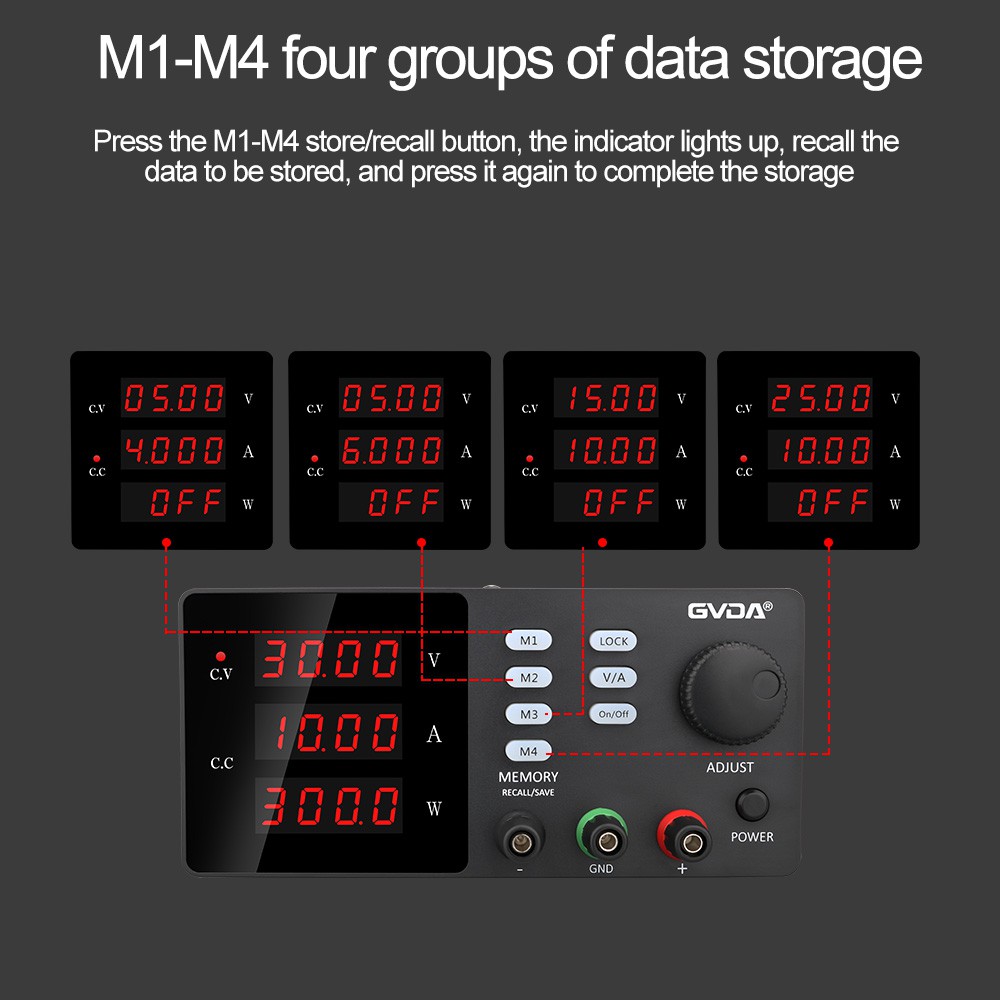

조정된 전원 공급 장치의 유지 관리 단계
1. 스위칭 전원 공급 장치를 수리할 때 먼저 멀티미터를 사용하여 각 전원 구성 요소의 고장 및 단락 여부를 확인하십시오.
스위칭 전원 공급 장치 쉘
전력 정류기 브리지 스택, 스위치 튜브, 고주파 고전력 정류기 튜브와 같은; 서지 전류를 억제하는 고전력 저항이 끊어졌는지 여부. 그런 다음 각 출력 전압 포트의 저항이 비정상인지 확인하십시오. 위의 부품이 손상된 경우 교체해야 합니다.
2. 첫 번째 단계가 완료된 후에도 전원 공급 장치를 켠 후에도 여전히 정상적으로 작동하지 않습니다. 다음으로 역률 모듈(PFC) 및 펄스 폭 변조 모듈(PWM)을 확인하고 관련 정보를 참조하고 PFC 및 PWM 모듈의 각 핀의 기능과 기능을 숙지합니다. 모듈이 제대로 작동하기 위한 전제 조건입니다.
3. 그러면 PFC 회로가 있는 전원 공급 장치의 경우 필터 커패시터 양단의 전압이 약 380VDC인지 측정해야 합니다. 약 380VDC의 전압이 있으면 PFC 모듈이 정상적으로 작동하고 있음을 의미합니다. 기준 전압 출력 단자 VR, Vstart/Vcontrol 단자의 전압이 정상인지 제어를 시작하고 220VAC/220VAC 절연 변압기를 사용하여 스위칭 전원 공급 장치에 전원을 공급하고 오실로스코프를 사용하여 PWM 모듈 CT 단자의 파형이 접지인지 여부를 관찰합니다. TL494와 같이 직선성이 좋은 톱니파 또는 삼각형 CT 단자는 톱니파이고 FA5310의 CT 단자는 삼각파입니다. 출력 단자 V0의 파형이 정렬된 좁은 펄스 신호인지 여부.
조정된 전원 공급 장치의 유지 관리 단계
4. 스위칭 전원 공급 장치 유지 관리에서 많은 스위칭 전원 공급 장치는 UC38×× 시리즈 8-핀 PWM 구성 요소를 사용합니다.
스위칭 전원 어댑터
대부분의 전원 공급 장치 고장은 전원 공급 장치 시작 저항의 손상 또는 칩 성능 저하로 인해 발생합니다. R이 끊어지고 VC가 없으면 PWM 구성 요소가 작동하지 않으며 원래 전원과 동일한 저항 값으로 저항을 교체해야 합니다. PWM 구성 요소의 시작 전류가 증가하면 PWM 구성 요소가 정상적으로 작동할 때까지 R 값을 줄일 수 있습니다. GE DR 전원 수리시 PWM 모듈은 UC3843이며, 점검 결과 다른 이상은 없습니다. 220K 저항을 R(220K)에 연결하면 PWM 구성 요소가 작동하고 출력 전압이 정상입니다. 간혹 주변회로 고장으로 인해 VR단자의 5V 전압이 0V가 되어 PWM 부품이 동작하지 않는 경우가 있습니다. Kodak 8900 카메라 전원 수리시 이런 일이 발생하면 VR 단자에 연결된 외부 회로를 분리하고 VR이 0V에서 5V로 변경되고 PWM 구성 요소가 정상적으로 작동하며 출력 전압이 정상입니다.
5. 필터 커패시터에 약 380VDC의 전압이 없으면 PFC 회로가 정상적으로 작동하지 않는다는 의미입니다.
조정된 전원 공급 장치의 유지 관리 단계
PFC 모듈의 주요 감지 핀은 전원 입력 핀 VC, 시작 핀 Vstart/control, CT 및 RT 핀 및 V{{0}}} 핀입니다. Fuji 3000 카메라를 수리할 때 테스트 보드의 필터 커패시터에 380VDC 전압이 없습니다. VC, Vstart/control, CT 및 RT 파형과 V0 파형은 모두 정상이며, 측정 전계 효과 전원 스위치 G에는 V0 파형이 없습니다. FA5331(PFC)은 패치 구성 요소이므로 V0 사이에 가상의 간격이 있습니다. 기계를 오랫동안 사용한 후 터미널 및 보드. 용접, V0 신호는 전계 효과 튜브의 G 극으로 전송되지 않습니다. V0 단자를 보드의 납땜 지점에 납땜하고 멀티미터를 사용하여 필터 커패시터의 전압을 380VDC까지 측정합니다. Vstart/control end가 로우 레벨이면 PFC도 동작하지 않고 주변에 단자가 연결된 해당 회로를 감지해야 한다.
