디지털 멀티미터를 사용하여 양호 및 불량 커패시터와 누설 전류 측정
커패시터에는 일반적으로 고장 손상, 높은 누설 전류 및 값 변화의 세 가지 종류의 결함이 있습니다. 정전 용량보다 좋은 것과 나쁜 것 이상의 기계 장비를 판단하고 싶다면 디지털 멀티미터 측정을 통해 좋은 것과 나쁜 것을 판단할 수 있습니다. 다음 전기 기술자는 디지털 멀티미터를 사용하여 정전 용량과 누설 전류를 측정하는 방법을 소개합니다.
1, 용량에 따라 좋고 나쁜 용량을 결정합니다.

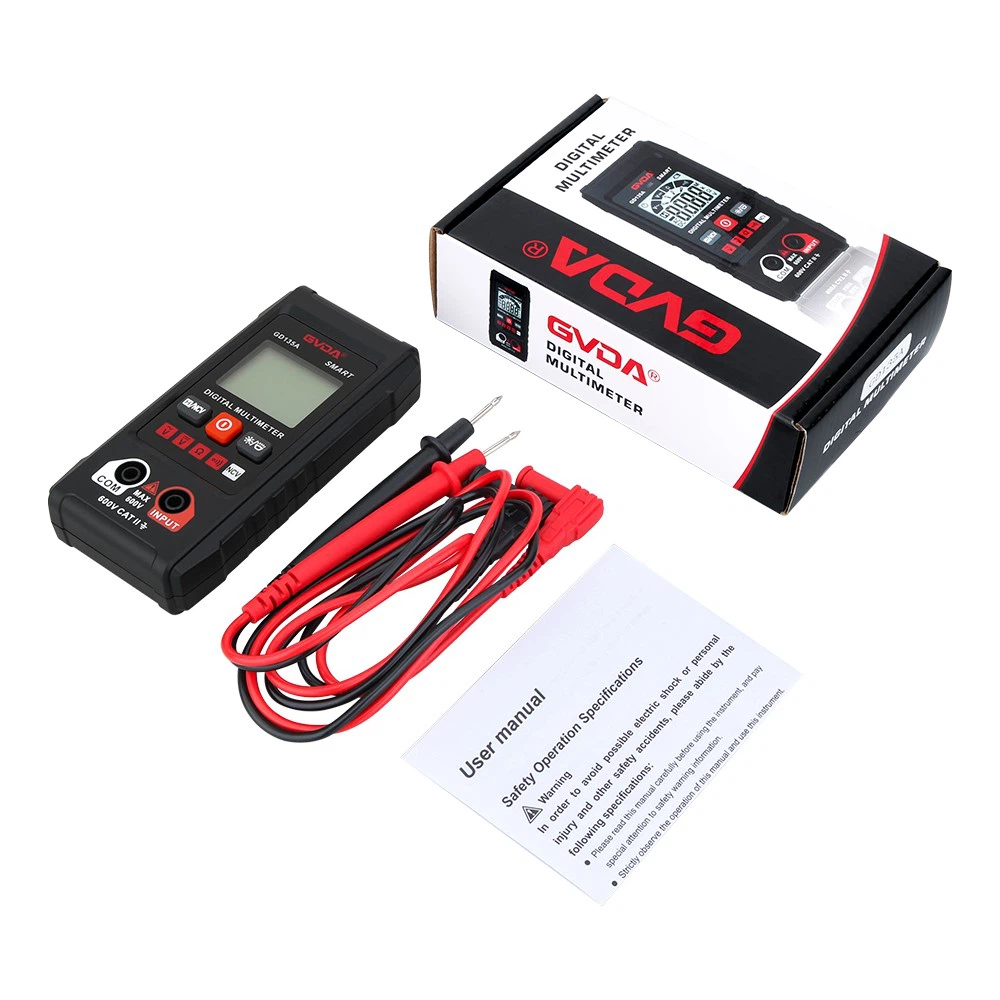

이제 커패시턴스 파일이 있는 많은 디지털 멀티미터에서는 커패시턴스를 직접 측정할 수 있고, 커패시터의 양호함과 불량함을 판단할 수 있으며, 디지털 멀티미터 커패시턴스 파일을 사용하여 직접 용량을 측정하여 양호함과 나쁨의 커패시턴스를 알 수 있습니다. 측정은 위 그림에 표시된 대로 멀티미터 범위를 적절한 커패시턴스 기어로 전환하는 것입니다(멀티미터의 자동 범위에서는 기어를 선택할 필요가 없음). 빨간색과 검은색 펜이 커패시턴스와 접촉되어 있습니다. 두 개의 핀(전해 커패시터의 경우 측정 시 핀의 극성을 고려하지 않음)이 있으면 멀티미터에 커패시턴스라는 판독값이 표시됩니다. 측정된 용량이 공칭 값에 매우 가까우면 커패시터가 양호한 것입니다. 반대로 판독값이 공칭 값에서 크게 벗어나면 커패시터에 문제가 있는 것입니다.
측정된 커패시턴스가 공칭 값보다 현저히 낮으면 커패시터가 불량한 것입니다. 일반 전해 콘덴서를 장기간 배치하면 내부 전해액이 건조해 용량이 매우 작아지므로 일반적으로 이 콘덴서는 사용하기에 적합하지 않습니다. 커패시터의 실제 측정에서 멀티미터 디스플레이에 "1", 즉 오버플로가 표시되면 이번에는 멀티미터 저항 파일을 사용하여 저항 값을 측정할 수 있습니다. 표시된 저항 값이 매우 작으면 커패시터에 결함이 있음을 나타냅니다. 고장으로 인해 손상되었습니다. 공칭 값보다 측정된 커패시터의 용량이 커패시터의 용량보다 훨씬 크면 누설 전류가 크므로 일반적으로 이 커패시터를 사용해서는 안 됩니다.
2, 커패시턴스 누설 전류 측정
오랫동안 배치된 전해 커패시터의 경우 일부 절연 특성이 감소하여 누설 전류가 커지게 됩니다. 용량을 측정한 커패시턴스 파일을 사용하면 커패시터의 누설 전류와 같이 이때 용량이 더 커집니다. 누설 전류의 커패시턴스를 측정하여 사용 가능한지 여부를 추가로 확인할 수 있습니다.
누설 전류를 측정할 때 측정된 커패시터를 DC 전류계(디지털 멀티미터 20mA 파일로 측정 가능)에 연결한 다음 5V DC 전원 공급 장치에 연결하면 처음에 전류계에 다음이 표시됩니다. 전류가 더 커지다가 0 경향이 될 때까지 점차적으로 감소합니다. 커패시터가 완전히 충전된 후 전류계에 0이 아닌 전류가 나타난다고 가정하면 이는 커패시터가 누출되었음을 의미하며, 이때 멀티미터에 나타나는 전류는 커패시터의 누출 전류이다.
