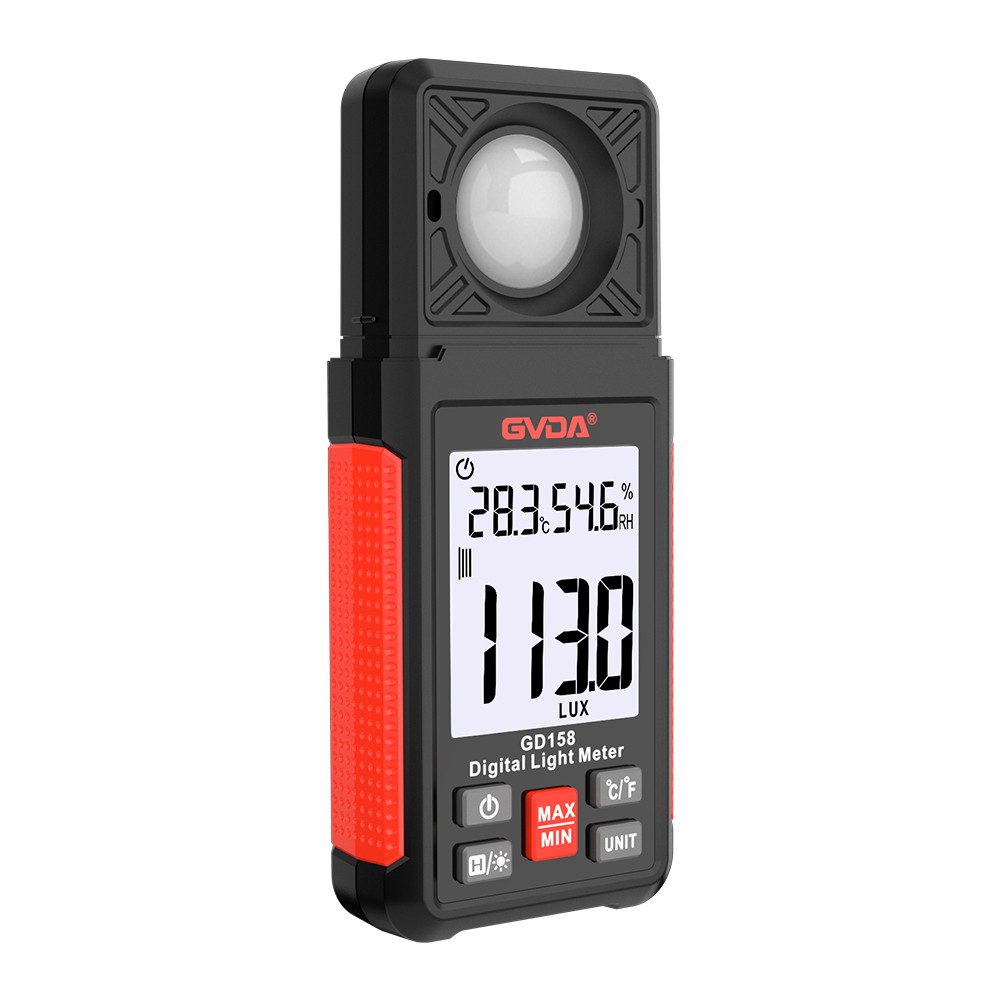

측정 원리, 유형 및 조도계 교정
조도계의 측정 원리:
광전지는 빛 에너지를 전기 에너지로 직접 변환하는 광전 부품입니다. 셀레늄 태양전지의 표면에 빛이 입사되면, 입사된 빛은 금속박막(4)을 통과하여 반도체 셀레늄층(2)과 금속박막(4)의 계면에 도달하여 그 계면에서 광전효과를 발생시킨다. 발생하는 전위차의 크기는 빛을 받는 태양전지 표면의 조도에 비례합니다. 이때 외부 회로를 연결하면 전류가 흐르게 되고 전류값은 럭스(Lx)를 눈금으로 하여 마이크로 암페어 미터에 표시됩니다. 광전류의 크기는 입사광의 강도와 회로의 저항에 따라 달라집니다. 조도계에는 기어 변속 장치가 있어 고조도와 저조도를 모두 측정할 수 있습니다. 조도계의 종류: 1. 시각 조도계: 사용이 불편하고 정확도가 낮으며 거의 사용되지 않음 2. 광전자 조도계: 일반적으로 사용되는 셀레늄 태양전지 조도계 및 실리콘 태양전지 조도계
조도계의 종류:
1. 시각적 조도계: 사용이 불편하고 정확도가 낮으며 거의 사용되지 않음
2. 광전자 럭스 미터 : 일반적으로 사용되는 셀레늄 광전지 럭스 미터 및 실리콘 광전지 럭스 미터
광전지 조도계의 구성 및 사용 요구 사항:
1. 구성 : 마이크로 암페어 미터, 시프트 노브, 영점 조정, 단자대, 태양 전지, V (λ) 보정 필터 등
일반적으로 사용되는 셀레늄(Se) 또는 실리콘(Si) 광전지 조도계(럭스 미터라고도 함)
2. 사용 요구 사항:
① 태양광 응용 분야에는 선형성이 좋은 셀레늄(Se) 또는 실리콘(Si) 태양전지를 사용해야 합니다. 장기간 작업해도 여전히 우수한 안정성과 높은 감도를 유지할 수 있습니다. 높은 E를 사용하는 경우 내부 저항이 높고 감도가 낮고 선형성이 좋으며 강한 빛 조사에 쉽게 손상되지 않는 광전지를 선택하십시오.
② V(λ) 보정 필터가 장착되어 있어 다양한 색온도 광원의 조명에 적합하며 오차가 적습니다.
③ 태양전지 앞에 코사인각 보상체(유백색 유리 또는 흰색 플라스틱)를 추가한 이유는 입사각이 클수록 태양전지가 코사인 법칙에서 벗어나기 때문이다.
④ 조도계는 상온 또는 그 부근에서 작동해야 합니다. (태양전지의 드리프트는 온도에 따라 변합니다.)
조도계 교정:
교정 원리:
Ls → E=I/r2로 태양전지를 수직으로 조명하고 r을 변경하여 다양한 조도에서 광전류 값을 얻습니다. E와 i 사이의 대응을 기반으로 현재 스케일을 조도 스케일로 변환합니다.
교정 방법:
광도 표준램프를 사용하여 점광원의 대략적인 작동거리에서 태양전지와 표준램프 사이의 거리 l을 변화시키고, 각 거리에서 전류계의 판독값을 기록하고, 그 역거리를 이용하여 조도 E를 계산한다. 제곱법칙 E=I/r2. 이로부터 일련의 서로 다른 조도 광전류 값 i를 얻을 수 있고, 광전류 i와 조도 E의 변화 곡선이 만들어질 수 있는데, 이것이 조도계의 교정 곡선이다. 조도계의 교정 곡선은 조도계의 교정 곡선인 조도계의 다이얼로 나눌 수 있습니다.
교정 곡선에 영향을 미치는 요소:
태양광 전지 및 전류계를 교체할 때 재보정이 필요합니다. 조도계를 일정 기간 사용한 후에는 재보정해야 합니다(보통 1년에 1-2회). 고정밀 조도계는 표준 광도 램프를 사용하여 교정할 수 있습니다. 조도계의 고정 범위를 확장하면 거리 r이 변경될 수 있으며, 다른 표준 램프를 사용하여 작은 범위의 전류계를 선택할 수도 있습니다.
