전압/전류/저항 측정: 디지털 멀티미터 사용 소개

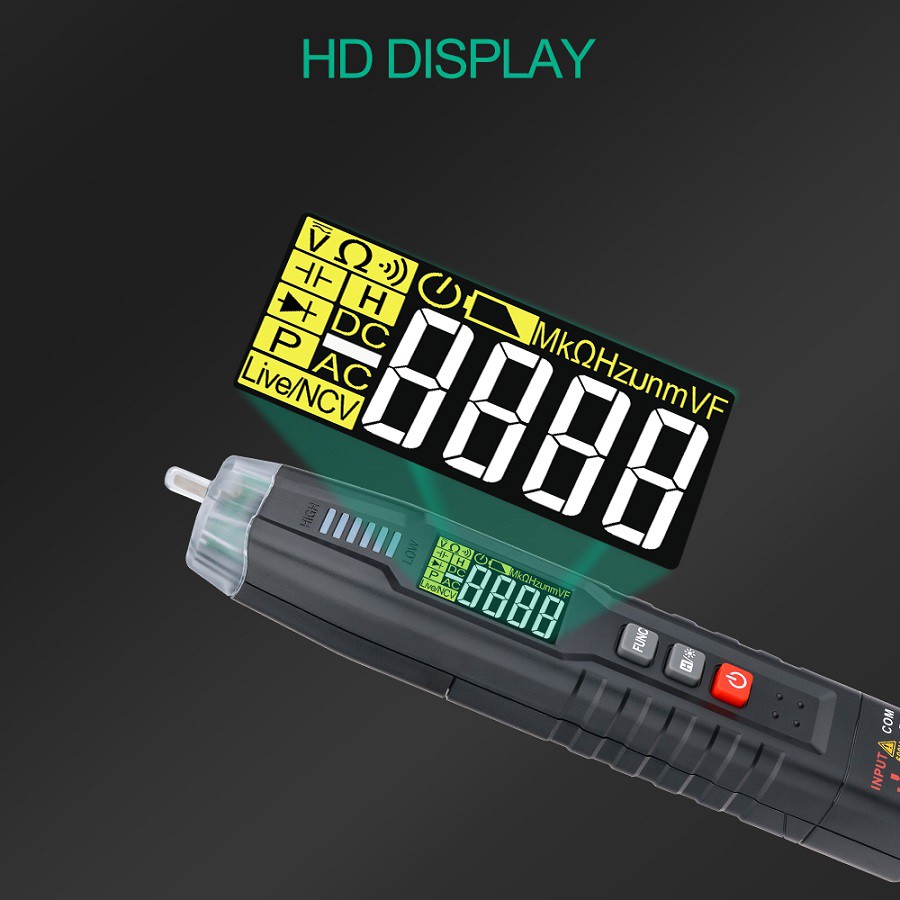

디지털 멀티미터는 이름에서 알 수 있듯이 주로 디지털 회로를 기반으로 작동하여 신호를 감지하고 분석한 후 아날로그-디지털 변환기를 통해 LCD 디스플레이를 제공합니다.
디지털 멀티미터는 복잡한 전자 측정 도구이지만 지침에 따라 올바르게 작동하고 일상적인 주의 사항에 주의하며 양호한 작동 환경을 유지하면 장비의 수명과 정확도가 크게 향상되고 안정화됩니다. 디지털 멀티미터는 판독 장치로 액정 디스플레이를 사용하며 측정 정확도가 높고 안전하고 신뢰할 수 있는 사용이 특징입니다. 다양한 모델이 있으며 측정이 매우 쉽습니다.
디지털 멀티미터에는 주로 DC 전압, DC 전류, AC 전압, AC 전류, 저항, 회로 온/오프 테스트, 다이오드 테스트 등과 같은 일반적인 측정 기능이 있습니다. 전자 기술의 발전으로 멀티미터에는 데이터 저장, 데이터 전송, 오실로스코프 등과 같은 많은 응용 기능이 있습니다. 그 중 일부는 전문 응용 분야로 발전했습니다: 전력 테스트용 전력계, 누설 전류 테스터, 절연 저항 테스터, 적외선 온도계 산업 및 광산업, 환경 테스트용 소음 측정기, 풍속계 등에 사용됩니다. 다음은 Unitech의 UT58C 휴대용 일반 디지털 멀티미터를 예로 들어 멀티미터 사용에 대한 지식을 설명합니다. UT58C는 3l/2-디지트 디지털 멀티미터이지만 전압, 전류 및 저항 테스트 기능 외에도 정전 용량, 주파수, 다이오드, 켜기/끄기 경고음, 트랜지스터 hFE 및 온도 측정 기능도 갖추고 있습니다. 독특한 대형 화면 디스플레이와 입력 프롬프트 기능도 사용자에게 많은 편의성을 제공합니다.
AC 및 DC 전압 측정:
전원 스위치를 ON 위치에 두고 필요에 따라 DCV(DC) 또는 ACV(AC) 범위 내에서 범위 스위치를 적절한 범위로 조정합니다. 빨간색 프로브를 V/Ω 구멍에 삽입하고 검은색 프로브를 COM 구멍에 삽입합니다. 그런 다음 두 개의 프로브를 측정 지점에 연결하면 측정 지점의 전압이 LCD 디스플레이에 직접 표시됩니다. 계측기 및 미터의 흐름 전압을 측정할 때 측정 오류를 줄이기 위해 검정색 프로브를 사용하여 측정 전압의 낮은 전위 끝(예: 공통 접지 단자 또는 신호 발생기 케이스)에 접촉해야 합니다.
주의: 측정된 전압의 범위를 알 수 없는 경우 기어를 가장 높은 기어(1000V)로 설정한 다음 디스플레이 화면 판독값을 기반으로 보다 적합한 범위로 전환하여 테스트 결과의 정확성을 보장하는 것이 좋습니다. 사용자가 UT58C에 대한 범위를 선택하면 디스플레이 화면에 선택할 프로브의 해당 입력 위치가 표시됩니다(AC/DC 전압, 저항 및 주파수는 "COM" 및 "Hz/"라는 두 개의 입력 터미널을 사용하여 테스트됩니다). V/Ω").
AC 전압 V 및 DC 전압 V에 대한 테스트 방법은 동일합니다.
AC 및 DC 전류 측정:
Turn the range switch to the appropriate range within the DCA (direct current) or ACA (alternating current) range, insert the red probe into the A hole (≤ 200 mA) or 10 A hole (>200mA), 검정색 프로브를 COM 구멍에 삽입하고 멀티미터를 테스트 중인 회로의 프로브 2개와 직렬로 연결합니다. DC 전류를 측정할 때 디지털 멀티미터는 자동으로 극성을 전환하거나 표시할 수 있습니다.
멀티미터를 사용한 후에는 현재 소켓에서 빨간색 리드를 제거한 다음 전압 소켓에 삽입해야 합니다.
주의: 200mA 미만의 이 미터의 전류 범위에는 안전 장치가 장착되어 있으므로 측정된 전류가 범위를 초과하면 퓨즈가 끊어질 수 있습니다. 설명서의 지침에 따라 교체할 수 있습니다. 200mA를 초과하는 전류를 테스트할 때는 프로브를 "A"로 변환해야 합니다.
저항 및 온/오프 부저 테스트
멀티미터의 최대 저항은 20M Ω까지 테스트할 수 있으며 프로브 연결 방법은 전압 테스트와 동일합니다. 일반 멀티미터는 온라인 테스트를 지원하지 않습니다. 단일 저항기 또는 도체를 테스트하는 경우 테스트된 저항기 또는 도체를 회로에서 분리해야 합니다. 또한, 테스트를 삭제하는 경우 테스터는 테스트 대상 회로나 도체의 전원 공급을 차단해야 하며, 삭제 결과의 정확성과 기기의 안전성을 보장하기 위해 라이브 테스트는 허용되지 않습니다. 이는 기기 사용 시 주의사항에 구체적으로 명시되어 있습니다.
