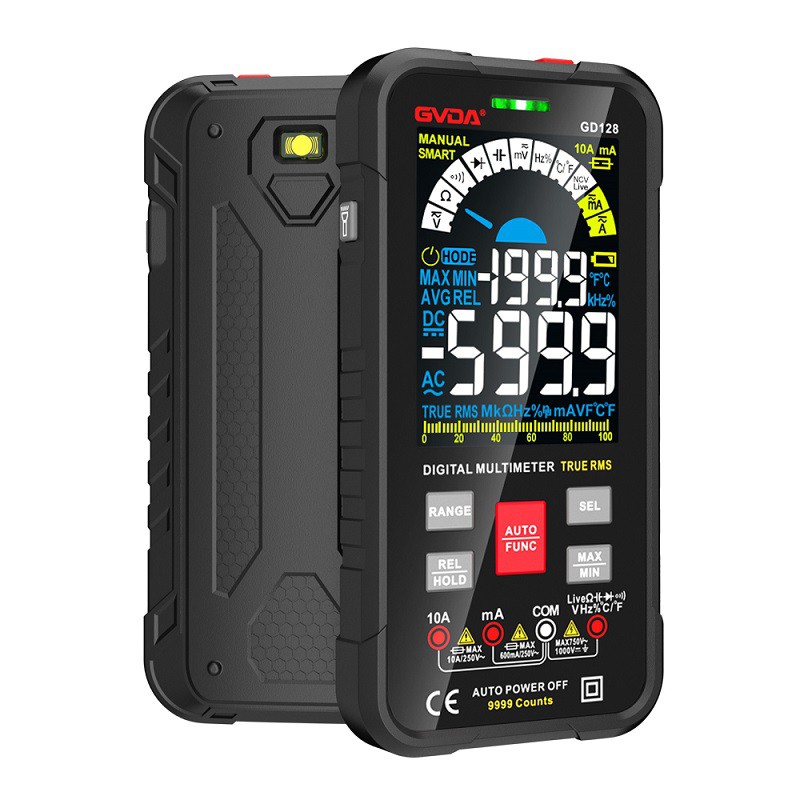

멀티미터 측정 팁
저항:
1. 저항을 병렬로 연결했을 때 측정된 저항값이 틀렸기 때문에(이 고등학교 물리학에서는 병렬회로의 저항을 구하는 방법을 가르쳤다) 저항이 측정되지 않도록 해야 한다. 실제 값이 저항으로 측정될 수 있도록 병렬로. 그러므로:
저항이 보드에 연결되어 있으면 플러그를 뽑거나 한쪽 끝을 빼는 것이 가장 좋습니다(다른 저항과 병렬로 보드에 연결하지 않도록).
저항기가 기판에 꽂혀 있지 않은 경우 측정시 저항기의 한쪽 끝이 측정 펜과 만 접촉하는지 확인하여 손으로 만져도 (사람도 전도성이 있으며 사람도 특정 저항, 비디오의 사람이 직접 손의 저항을 측정했습니다: 8.3 메그옴 MΩ).
2. 범위는 거의 정확도를 결정합니다. 너무 큰 범위를 선택한 후 작은 저항을 측정하면 0로 표시될 수 있으므로 적절한 범위를 선택해야 합니다.
다이오드/온-오프:
1. 연결되어 있으면 "삐" 소리가 나고 그렇지 않으면 작동하지 않습니다.
2. 다이오드, 회로, 전선을 측정하는 것인지 여부를 판단하는 것입니다. , 그렇지 않으면 두 프로브의 양극과 음극이 단락되고 멀티 미터가 타지 않습니다).
3. 전도가 반드시 회로나 전선에 저항이 없다는 것을 의미하지는 않습니다. 상식이 있는 사람들은 전선도 저항이 매우 작다는 것을 알고 있기 때문에 비디오의 블로거는 70Ω보다 낮으면 전도성이 될 것이라고 말했습니다. 작은 저항을 측정하기 위해 전도도 합니다.
따라서 실제 회로에서 회로의 특정 구간을 측정하기 위해서는 일반적으로 측정을 위해 가장 작은 기어의 저항을 사용하므로 이 구간의 저항 값을 알 수 있습니다. 그렇지 않으면 온-오프 기어를 사용하는 경우 , 낮은 저항 값도 떨어집니다.
온-오프 파일은 일반적으로 전선이 전도되는지 여부를 측정하는 데 사용됩니다.
4. 다이오드를 측정합니다. 즉, 다이오드는 한 방향으로만 전도될 수 있습니다.
정전 용량:
1. 전선을 연결할 때 양극 및 음극 신호에 주의하십시오. 중간에 있는 아주 작은 기호를 기반으로 합니다. 해당 기호에 따라 삽입한 결과는 구멍의 색상과 반대입니다.
2. Capacitor는 극성이 있는데 긴 쪽이 +극이고 적색선에 연결되어 있는데 저항측정과 동일하게 사용하는 것이 가장 좋다.
현재의:
1. 현재 측정 방법에 주의하십시오. 정확한 전류를 측정하고 싶다면 멀티미터를 직렬로 연결하는 것이 자연스럽습니다(즉, 두 개의 와이어 또는 프로브를 사용하여 멀티미터를 회로에 직렬로 연결하여 회로의 일부가 되어 전류가 흐르도록 함) 멀티미터. 이런 식으로 전류를 측정하는 멀티미터.)
2. 또한 A와 mA의 양극은 서로 다른 위치에 삽입해야 합니다. 이 실수는 멀티미터를 태울 수 있습니다.
3. 20A 고전류 측정시 전선이 타지 않도록 두꺼운 전선 2개를 교체해야 합니다.
4. 주로 전류용 구멍이 다르기 때문에 DC 및 AC 플러그용 구멍은 동일합니다.
