멀티미터는 다이오드의 양극과 음극의 극성과 품질을 측정합니다.

멀티미터는 다이오드의 양극과 음극의 극성과 품질을 측정합니다.

다이오드 양극 및 음극
일반적으로 다이오드는 양극과 음극을 직접적으로 표시합니다. 흰색 코일이 있는 껍질 부분을 보면 음극입니다. 또는 와이어의 짧은 쪽이 음극입니다. 하지만 이러한 기능이 없다면 어떻게 될까요?

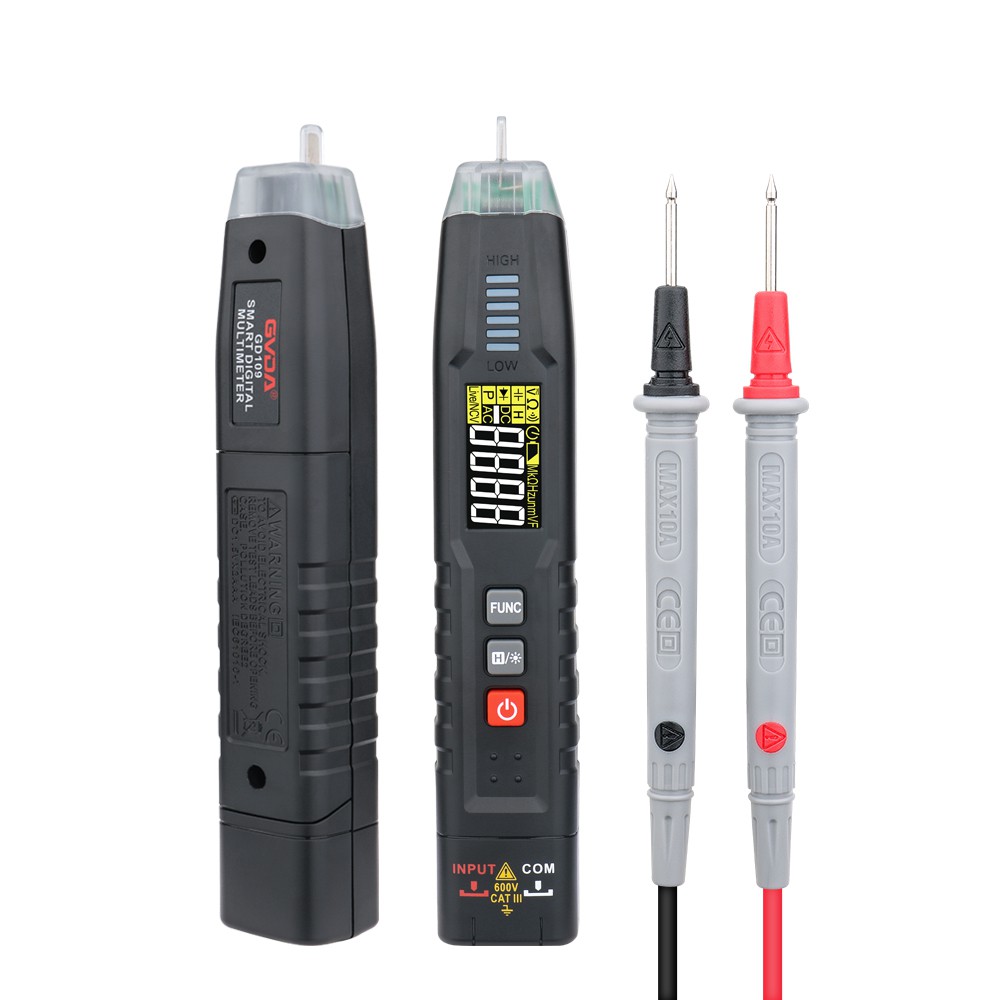

멀티미터는 전기 기술자가 일반적으로 사용하는 도구입니다. 다이오드의 양극 및 음극 저항을 측정하기 위해 멀티미터의 옴 범위(저항 측정)를 사용할 때 멀티미터 케이스에 "-"로 표시된 단자의 검은색 프로브가 연결된다는 점에 유의하는 것이 중요합니다. 멀티미터 내부의 배터리; 시계 케이스에 "+" 표시가 있는 단자의 빨간색 프로브를 연결하세요. 전류는 빨간색 프로브에서 흘러나와 검은색 프로브에서 다시 흐릅니다. 또한 측정에는 Rx1000의 ohm 범위를 사용해야 합니다. Rx1 범위의 전류는 너무 높고, Rx10K 범위의 전압은 너무 높아 다이오드가 쉽게 손상될 수 있으므로 사용하기에 적합하지 않습니다.

구체적인 테스트 방법은 오른쪽 그림과 같습니다. 멀티미터의 두 프로브를 다이오드의 두 핀에 연결합니다. 다이오드의 순방향 저항은 일반적으로 수십에서 수백 옴 범위로 매우 작은 반면, 역방향 저항은 일반적으로 수십에서 수백 킬로옴 사이로 매우 큽니다. 그림의 두 가지 테스트에서 오른쪽 테스트의 저항이 더 낮고 왼쪽 테스트의 저항이 더 높은 경우 오른쪽의 빨간색 프로브에 연결된 핀이 다이오드의 양극 단자이고, 왼쪽 테스트의 저항이 더 높은 것으로 결론을 내릴 수 있습니다. 다른 핀은 음극 단자입니다.

일부 최신 디지털 멀티미터에는 다이오드 품질을 판단하기 위한 기어(켜기/끄기)가 있을 수 있습니다. 측정을 위해 멀티미터를 이 기어에 설정합니다. 판독값이 있으면 빨간색 프로브가 양극 단자가 됩니다. 판독값이 없거나 "1"이 표시되면 검정색 프로브가 양극 단자가 됩니다.

다이오드의 품질 판단
여전히 위에서 언급한 멀티미터의 저항 범위 측정 방법을 사용하여 결정합니다. 측정된 순방향 및 역방향 저항에 큰 차이가 있으면 다이오드의 단방향 전도성이 양호하다는 것을 나타냅니다. 두 번 측정된 저항 값이 매우 작거나 매우 큰 경우 다이오드가 단방향 전도성을 잃었으며 품질 문제가 있는 결함 있는 다이오드가 있을 수 있음을 나타냅니다.
