거리를 측정하는 새로운 레이저 거리 측정기 두 가지 방법: 펄스 방식과 위상 방식 원리

거리를 측정하는 새로운 레이저 거리 측정기 두 가지 방법: 펄스 방식과 위상 방식 원리

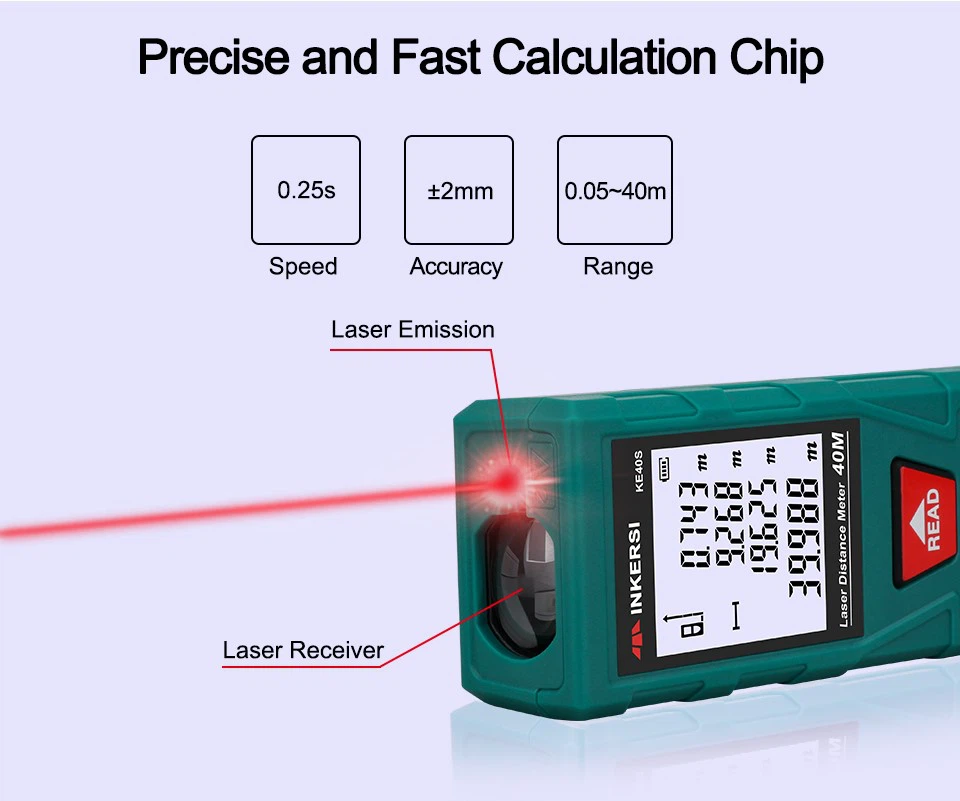

거리계는 길이나 거리를 측정하는 도구이며 각도 측정 장치 또는 모듈과 결합하여 각도, 면적 및 기타 매개변수를 측정할 수도 있습니다. 거리 측정기는 다양한 형태로 제공되며 일반적으로 대물 렌즈, 접안 렌즈, 디스플레이 장치(내장 가능), 배터리 및 기타 구성 요소로 구성된 긴 원통형입니다.

레이저 거리 측정기는 여러 레이저 펄스를 방출하여 도플러 효과를 통해 물체가 광원에서 멀어지는지 또는 광원에 접근하는지 여부를 확인할 수도 있습니다.

거리계 원리
레이저 거리계는 일반적으로 거리를 측정하기 위해 펄스 방식과 위상 방식의 두 가지 방법을 사용합니다. 펄스 방식의 거리 측정 과정은 다음과 같습니다. 거리 측정기에서 방출된 레이저 빛이 측정 대상에 반사된 후 거리 측정기에 수신되어 동시에 레이저 빛의 왕복 시간을 기록합니다. 빛의 속도와 왕복 시간의 곱의 절반이 거리계와 측정 대상 사이의 거리입니다. 펄스 방식의 거리 측정 정확도는 일반적으로 약 +/-1미터입니다. 또한 이러한 유형의 거리계의 측정 사각지대는 일반적으로 약 15미터입니다.

레이저 거리 측정은 광파 거리 측정 중 거리 측정 방법으로, 빛이 A, B 두 지점 사이의 속도 c로 공중에 전파되면 t에 소요되는 시간을 한 번 왕복하면 A, B 사이의 거리 D가 됩니다. 두 가지 점은 다음과 같이 표현될 수 있다.

D=ct/2

어디.

D - 측정 장소의 A 지점과 B 지점 사이의 거리

c - 대기를 통과하는 빛의 속도.

t - 빛이 A와 B를 한 번 왕복하는 데 필요한 시간입니다.

위의 공식에서 알 수 있듯이 A, B 거리를 측정하는 것은 실제로는 빛의 전파 시간 t를 측정하는 것입니다. 레이저 거리 측정기는 시간을 측정하는 다양한 방법에 따라 일반적으로 펄스형 측정과 위상형 측정의 두 가지 형태로 나눌 수 있습니다.

위상형 레이저 거리 측정기
위상형 레이저 거리 측정기는 무선 주파수, 레이저 빔의 진폭 변조 및 측정선을 오가는 변조된 빛을 위상 지연으로 결정한 다음 변조된 빛의 파장에 따라 위상 지연을 변환하여 표시됩니다. 거리. 즉, 그림과 같이 왕복선 측정으로 빛이 소요되는 시간을 구하는 간접적인 방법이다.

위상형 레이저 거리 측정기는 일반적으로 정밀 거리 측정에 사용됩니다. 높은 정확도(일반적으로 밀리미터 단위)로 인해 신호를 효과적으로 반사하고 표적의 결정이 기기의 정확도에 상응하는 특정 지점으로 제한되도록 하기 위해 이러한 거리계는 반사경으로 구성됩니다. 협력 대상.
