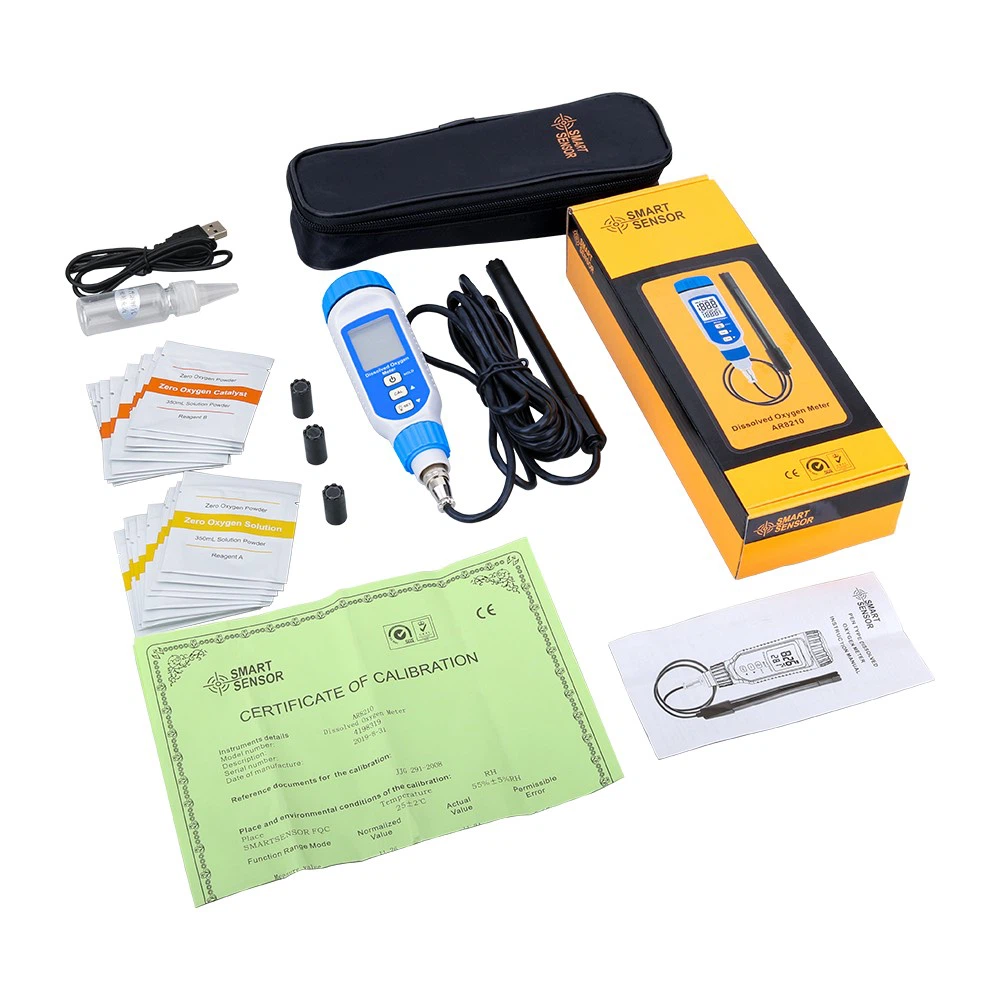

휴대용 용존 산소 측정기 지침
용존 산소 측정을 위한 전극은 센서가 부착된 멤브레인과 온도 측정 및 보상을 위한 내장형 서미스터로 구성됩니다. 전극의 투과성 멤브레인은 센서에서 테스트할 물 샘플을 분리하는 선택적 멤브레인입니다. 물과 용해성 물질은 통과할 수 없으며 산소만 통과할 수 있습니다. 센서에 전압을 가하면 산소가 필름을 통과하면서 환원반응을 일으켜 미약한 확산전류를 발생시키고, 이 전류값을 측정하면 용존산소농도를 알 수 있다.
휴대용 용존 산소 측정기로 물 시료 측정
1. 전극 준비
새로 구입한 모든 용존 산소 프로브는 건조 상태이므로 사용하기 전에 전극 충진 용액을 채운 다음 기기에 연결해야 합니다.
연결 단계는 다음과 같습니다.
① 기기 매뉴얼에 따라 전극을 조립한다.
② 전극에 전극 충진액을 첨가합니다.
③ 멤브레인을 전극 위에 부드럽게 돌립니다.
④ 손끝으로 전극의 가장자리를 두드려 전극에 기포가 없는지 확인합니다. 필름 손상을 방지하려면 필름 바닥을 직접 두드리지 마십시오.
⑤ 고무 오링이 다이어프램 커버에 제대로 안착되었는지 확인합니다.
⑥ 센서를 아래로 향하게 한 상태에서 멤브레인 커버를 시계 방향으로 돌리면 전해액이 약간 넘칩니다. 사용하지 않을 때는 제공된 필름 보호 커버를 씌우십시오.
2. 전극편극교정과정
전극은 약 800mV의 고정 전압에서 강도로 분극화되었습니다. 전극 분극은 측정 결과의 재현성에 중요합니다. 전극이 적절하게 분극되면 센서 멤브레인을 통과하는 산소가 전극의 전해질에 용해되어 지속적으로 소비됩니다. 분극 과정이 중단되면 전해질의 산소는 외부 용액의 용존 산소와 평형에 도달할 때까지 계속 증가합니다. 무분극 전극을 사용하는 경우 측정값은 외부 용액의 용존 산소의 합이 됩니다. 용액과 전해질의 용질, 이 결과는 잘못되었습니다. 전극을 분극화할 때 흰색 플라스틱 보호 캡을 덮으십시오(교정 및 측정 중에 제거).
① ON/OFF를 눌러 기기를 켭니다.
② 디스플레이에 "COND"라는 글자가 나타나 전극이 자동으로 조정(편광)되었음을 나타냅니다.
③ 전극이 안정되도록 20분 동안 기다립니다.
④ 장비는 자동으로 정확한 채도 값으로 편광됩니다. 약 1분 후 디스플레이에 "100퍼센트"와 소문자 "SAMPLE"이 표시되어 편광 보정이 완료되었음을 나타냅니다. 참고: 전극, 멤브레인 또는 전해질이 변경될 때마다 분극 보정을 다시 실행해야 합니다.
⑤ 캘리브레이션 진행 중 캘리브레이션 모드를 빠져 나오려면 CAL 키를 다시 누르십시오.
⑥ RANGE 키를 눌러 기기를 포화 백분율(백분율)에서 mg/L 상태로 전환합니다(재교정할 필요 없음).
3. 샘플 측정
기기를 교정한 후 테스트할 물 샘플에 전극을 담그고 동시에 온도 감지 부분도 물 샘플에 담그십시오. 채도 백분율(퍼센트)을 표시하려면 RANGE 키를 눌러 채도 백분율(퍼센트) 상태로 전환하십시오. 정확한 용존 산소 측정을 위해서는 물 시료의 최소 유속이 0.3m/s가 되어야 하며 물의 흐름은 소모된 산소가 지속적으로 보충되도록 적절한 순환을 제공할 것입니다. 액체가 가만히 있으면 올바른 결과를 얻을 수 없습니다. 필드 측정을 수행할 때 전극을 손으로 동시에 흔들 수 있습니다. 실험실에서 측정할 때 물 샘플의 유속이 고정되었는지 확인하기 위해 자기 교반기를 사용하는 것이 좋습니다(일부 기기의 전극에는 교반기가 있으므로 켜기만 하면 됩니다). 이것은 물 샘플로 확산되는 공기 중의 산소로 인해 발생하는 오류를 최소화합니다. 각 측정 동안 전극과 테스트할 물 샘플 사이에 열 평형에 도달해야 하며 이 프로세스에는 일정 시간이 걸립니다(온도 차이가 몇 도에 불과한 경우 일반적으로 몇 분이 소요됨).
노트
1. mg/L 상태에서 용존 산소 농도는 mgm(ppm) 단위로 직접 읽을 수 있습니다.
2. 산소포화도율(%)은 1기압에서의 산소포화율을 100%로 하여 산소포화율을 나타낸다.
3. 온도 판독값: 디스플레이 오른쪽 하단에 측정된 물 샘플의 온도가 표시됩니다. 측정 전에 전극은 열평형에 도달해야 합니다. 열 평형화는 일반적으로 몇 분 정도 걸리며 환경과 시료 사이의 온도 차이가 클수록 더 오래 걸립니다.
