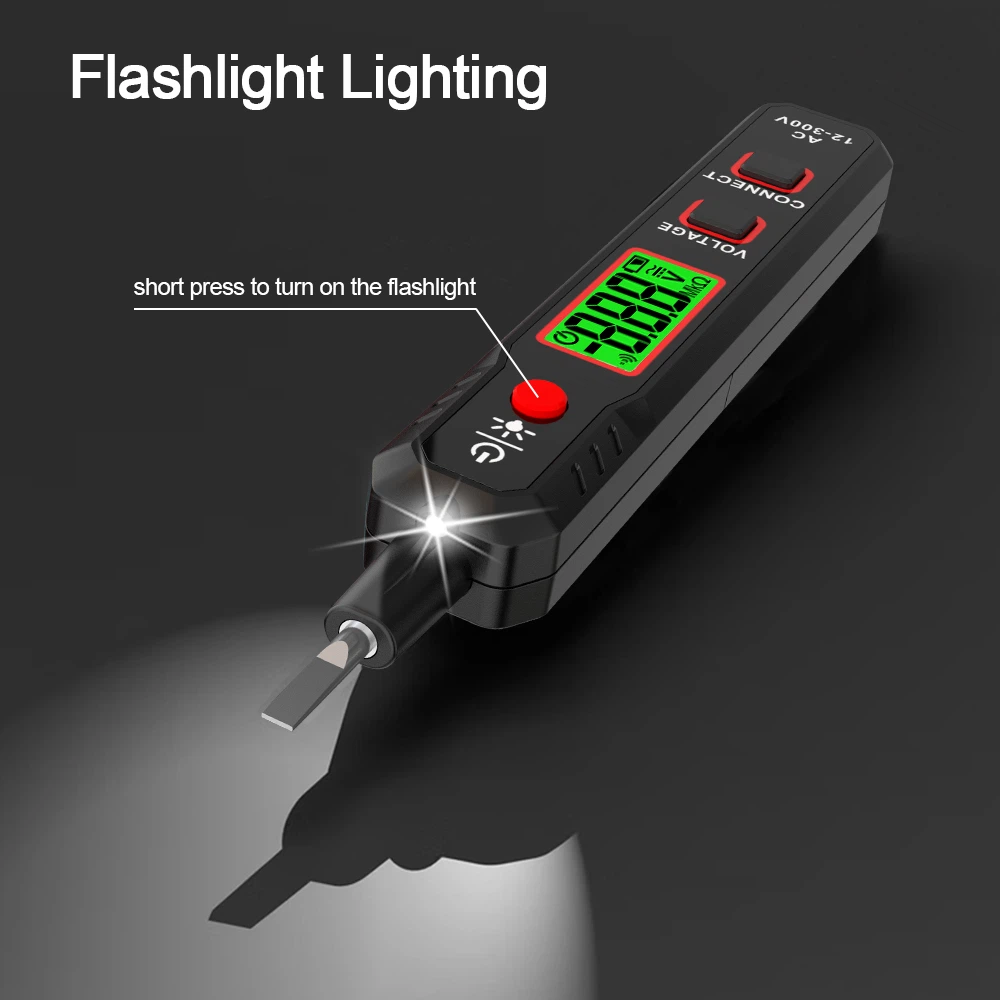

테스트 펜의 몇 가지 일반적인 용도.
1. 기본 사용법
테스트펜의 다양한 기능은 올바른 사용방법과 떼려야 뗄 수 없습니다. 전자펜의 경우 사용방법이 올바르지 않으면 감전의 위험도 있을 수 있으므로 주의가 필요합니다.
여기서는 가장 일반적이고 비용 효율적인 네온 버블 측정 펜의 사용법에 대해서만 설명합니다.
측정 펜의 절연 부분을 엄지와 중지, 약지, 새끼 손가락(엄지가 한쪽에 있고 다른 세 손가락이 반대쪽에 있음) 사이에 고정하고 금속 캡 또는 금속 클립을 터치합니다. 집게손가락으로 펜의 윗부분을 누르세요.
테스트 펜의 반대쪽 끝에는 드라이버와 유사한 것이 있는데, 이는 테스트 대상에만 접촉할 수 있고 인체에는 접촉해서는 안 됩니다.
측정시 위의 자세로 전자펜을 잡고 드라이버를 사용하여 측정대상에 부분적으로 접촉시켜 주십시오. 동시에 측정기의 신체 부위가 지면에 접촉되어 있는지 확인해야 합니다(지면에 직접 서거나 절연 고무 신발을 착용하거나 의자 위에 서 있는 경우 다른 손은 지면에 접촉해야 함). 벽).
2. 전압 측정
전기펜을 이용한 전압 측정은 전기펜의 가장 일반적인 용도이다. 그러나 측정 펜은 회로의 전압 유무만 측정할 수 있으며 회로의 켜짐/꺼짐 또는 전압 크기를 결정할 수는 없습니다. (전압이 있는 것은 확실히 경로이지만 전압이 없는 것은 경로가 아닙니다.) 반드시 개방 회로).
측정시 측정 펜을 사용하여 측정 회로에 접촉하십시오. 측정 펜이 켜지면 회로에 전압이 있음을 나타냅니다. 반대로 전압이 없습니다.
측정하기 전에 먼저 측정 목적을 알아야 합니다. 예를 들어, 단상 회로에서 활선에는 일반적으로 전압이 있고 중성선과 접지선에는 전압이 없습니다. 따라서 정상적인 상황에서는 활선이 펜에 불을 켤 수 있지만 제로 접지선은 불이 들어올 수 없습니다. 그러나 제로 접지선이 펜에 불을 켤 수 없다는 것을 측정한다고 해서 제로 접지선이 완전히 정상이며 추가 테스트가 필요하다는 의미는 아닙니다.
3. 제로선과 접지선 구별
제로선과 접지선을 구별하는 것은 많은 초보 전기 기술자에게 항상 골치 아픈 문제였습니다. 하지만 실제로는 계량펜을 사용하면 이 문제를 해결할 수 있습니다.
방법은 다음과 같습니다.
먼저 전기 펜을 사용하여 서로 앞에 있는 여러 전선을 측정합니다. 단 하나의 와이어만 펜에 불을 붙일 수 있으며 이 와이어가 활선입니다.
그 후, 양손에 전자펜을 쥐고 측정자는 지면에 닿지 않도록 절연된 물체 위에 선다. 전기 펜 중 하나를 사용하여 활선에 접촉하고 다른 펜을 사용하여 테스트할 라인에 접촉하십시오. 이때 두 개의 전기 펜이 밝지 않거나 밝기가 낮은 경우 테스트할 라인은 접지선입니다. 이때 두 개의 전기 펜이 정상적으로 켜지면 테스트할 라인이 제로 라인입니다.
4. AC와 DC를 구별한다
회로의 AC 또는 DC 전원입니까? 전동펜 하나만으로 해결도 가능합니다.
방법 1: 전기 펜으로 측정하여 회로에 와이어가 두 개 이상 있습니다. 두 전선 중 하나가 펜에 불을 켤 수 있고 나머지 전선에는 불이 들어오지 않으면 회로가 AC라는 것을 증명합니다. 두 개의 전선이 펜에 불을 켤 수 있다면 회로가 DC라는 것을 증명합니다.
방법 2: 회로에 AC 전원이 있으면 전자 펜의 밝기가 더 높아집니다. 회로에 직류가 있으면 전자 펜의 밝기가 낮아집니다.
방법 3: 전자 펜의 발광 위치를 관찰합니다. 마찬가지로 전기 펜을 사용하여 활선에 접촉하면 직류인 경우 펜 내부의 네온 버블은 한쪽 끝에서만 빛을 방출합니다. AC라면 일렉트릭 펜의 네온 버블이 전체적으로 빛납니다.
5. 양극과 음극을 구별하세요
네온 버블의 발광 위치를 관찰함으로써 직류의 양극과 음극을 동시에 판별하는 것도 가능합니다.
앞서 언급했듯이 직류에서는 네온 버블이 한쪽 끝에서만 빛을 방출합니다. 네온 버블이 펜 끝의 한쪽 끝에서 빛을 발산하는 경우 측정된 위치는 전원 공급 장치의 양극입니다. 반대로 전원 공급 장치의 음극입니다.
