광학현미경 종류 공유
1. 암시야 현미경
암시야 현미경은 광학현미경의 일종으로 한외현미경이라고도 합니다. 암시야현미경의 집광기 중앙에는 차광막이 있어 조명광이 대물렌즈에 직접 들어오지 않고 시료에서 반사 및 회절된 빛만이 대물렌즈에 들어갈 수 있도록 하여 시야의 배경은 검은색이고 물체의 가장자리는 밝습니다. 의. 이 현미경으로 4-200nm 정도의 작은 미세 입자를 볼 수 있으며 해상도는 일반 현미경보다 50배 더 높습니다.
2. 위상차 현미경
위상차 현미경의 구조: 위상차 현미경은 위상차법을 적용한 현미경이다. 따라서 일반적인 현미경에는 위상판(위상 환형판)이 장착된 대물렌즈와 위상차 대물렌즈가 추가됩니다. 위상 링(환형 슬릿 플레이트)이 있는 콘덴서, 위상차 콘덴서. 단색 필터 - (녹색).
단색 필터는 중심 파장이 546nm(나노미터)인 녹색 필터입니다. 일반적으로 단색 필터로 관찰됩니다. 위상판은 특정 파장에서 직접광의 위상을 보기 위해 90도 이동합니다. 특정 파장이 필요한 경우 적절한 필터를 선택해야 하며 필터를 삽입하면 대비가 향상됩니다. 또한 위상 고리형 슬릿의 중심이 올바른 방향으로 조정되어야 작동이 가능하며 센터링 망원경이 이 역할을 하는 부품입니다.

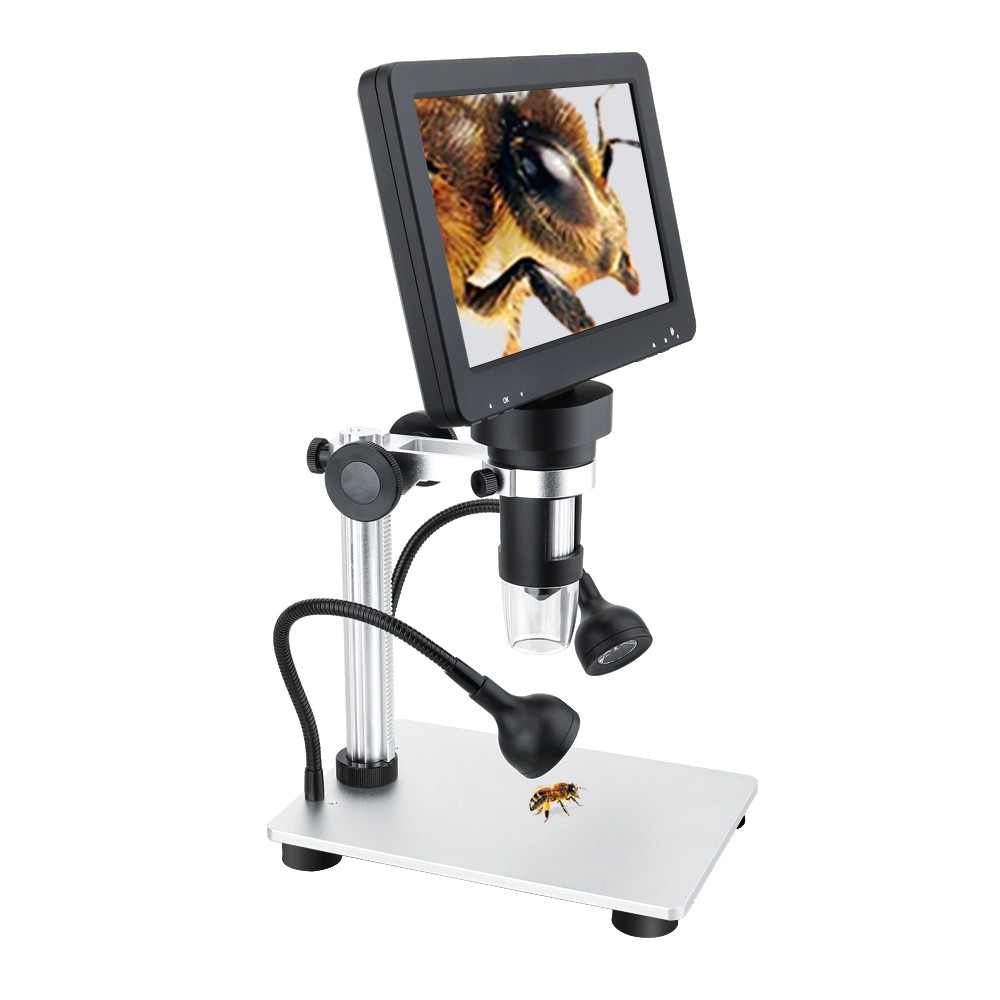

3. 비디오 현미경
최초의 시제품은 카메라형 현미경이어야 합니다. 현미경으로 얻은 이미지는 작은 구멍 이미징 원리를 통해 감광성 사진에 투사되어 사진을 얻습니다. 또는 카메라를 현미경과 직접 도킹하여 사진을 찍습니다. CCD 카메라의 등장으로 현미경은 실시간 이미지를 TV나 모니터로 전송하여 직접 관찰할 수 있으며 카메라로 촬영할 수도 있습니다. 중-1980디지털 산업과 컴퓨터 산업의 발달로 현미경의 기능도 이를 통해 개선되어 조작이 더욱 간편해졌습니다. 1990년대 말까지 반도체 산업이 발전함에 따라 웨이퍼는 보다 조정된 기능을 제공하기 위해 현미경이 필요했습니다. 하드웨어와 소프트웨어, 지능 및 인간화의 결합으로 현미경이 업계에서 더욱 발전했습니다.
4. 형광현미경
자외선을 광원으로 하여 조사 대상물이 형광을 발하도록 하는 현미경.
형광 현미경 원리:
광원: 광원은 다양한 파장(자외선에서 적외선까지)의 빛을 방출합니다.
여기 필터 광원: 표본이 형광을 생성할 수 있는 특정 파장의 빛을 통해 형광을 여기시키는 데 쓸모 없는 빛을 차단합니다.
형광 표본: 일반적으로 형광 염료로 염색됩니다.
차단 필터: 시료에 흡수되지 않는 여기광을 차단하고 형광을 선택적으로 투과시키며, 일부 파장은 형광에서 선택적으로 투과시킨다.
5. 편광현미경
편광 현미경은 소위 투명 및 불투명 이방성 물질을 연구하는 데 사용되는 일종의 현미경입니다. 복굴절을 가진 모든 물질은 편광 현미경으로 명확하게 구분할 수 있습니다. 물론 이러한 물질은 염색으로도 관찰이 가능하지만 일부는 관찰이 불가능하여 편광현미경을 이용하여 관찰해야 한다.
6. 초음파 현미경
초음파 주사현미경의 특징은 미세한 시료의 음파와 탄성매질의 상호작용을 정확하게 반영하고 시료 내부에서 피드백되는 신호를 분석할 수 있다는 점이다. 이미지의 각 픽셀(C-Scan)은 샘플의 특정 깊이에서 2차원 공간 좌표점에 대한 신호 피드백에 해당하며, 포커싱 기능이 우수한 ZA 센서는 음향 신호를 동시에 송수신할 수 있습니다. 샘플을 한 점씩, 한 줄씩 스캔하여 완전한 이미지를 얻습니다. 반사된 초음파는 신호 이동 시간이 샘플의 깊이를 반영하는 데 사용될 수 있도록 양수 또는 음수 진폭이 제공됩니다. 사용자 화면의 디지털 파형은 수신된 피드백(A-Scan)을 보여줍니다. 해당 게이트 회로를 설정하고 이 정량적 시간차 측정(피드백 시간 표시)을 사용하여 관찰하려는 샘플 깊이를 선택할 수 있습니다.
7. 해부 현미경
고체 현미경, 입체 현미경 또는 입체 현미경으로도 알려진 해부 현미경은 다양한 작업 요구에 맞게 설계된 현미경입니다. 해부현미경으로 관찰할 때 두 눈에 들어오는 빛은 독립된 경로에서 나오며, 두 경로는 작은 각도만을 가지므로 관찰할 때 샘플이 입체적으로 나타날 수 있습니다. 해부 현미경용 광경로 설계에는 두 가지 유형이 있습니다: The Greenough Concept 및 The Telescope Concept. 해부 현미경은 종종 일부 고체 샘플의 표면 관찰이나 해부, 시계 제작 및 소형 회로 기판 검사와 같은 작업에 사용됩니다.
8. 공초점 현미경
점 광원에서 방출된 탐침광은 렌즈를 통해 관찰 대상에 초점을 맞춥니다. 물체에 초점이 맞으면 반사된 빛이 원래 렌즈를 통해 광원으로 다시 수렴되어야 합니다. 이것은 소위 공초점 또는 줄여서 공초점입니다. 레이저 스캐닝 공초점 현미경[Confocal Laser Scanning Microscope(CLSM or LSCM)]은 반사광의 광경로에 다이크로익 미러를 추가하여 렌즈를 통과한 반사광을 다른 방향으로 굴절시키고 그 초점에 하나가 있다. 핀홀(Pinhole)이 있는 작은 구멍은 초점에 위치하며 배플 뒤에는 광전자 증배관(photomultiplier tube, PMT)이 있습니다. 감지광의 초점 전후의 반사광이 이 공초점 시스템 세트를 통과하지만 작은 구멍에 초점을 맞출 수 없으며 배플에 의해 차단될 것이라고 상상할 수 있습니다. 그런 다음 광도계는 초점에서 반사된 빛의 강도를 측정합니다. 그 의미는 반투명한 물체를 렌즈 시스템을 움직여 3차원으로 스캔할 수 있다는 것입니다.
9. 금속 현미경
금속 현미경은 주로 금속의 내부 구조를 식별하고 분석하는 데 사용됩니다. 제품 품질을 식별하기 위해 산업 부서를 위한 금속학 연구 및 핵심 장비를 위한 중요한 도구입니다. 이 장비에는 금속 조직 이미지를 캡처하고 분석할 수 있는 카메라 장치가 장착되어 있습니다. 지도를 측정하고 분석할 수 있으며 이미지를 편집, 출력, 저장 및 관리할 수 있습니다. 오랜 역사를 가진 많은 국내 제조업체가 있습니다.
10. 생물현미경
생물 현미경은 생물학적 절편, 생물 세포, 박테리아, 살아있는 조직 배양, 유체 침전 등을 관찰하고 연구하는 데 사용되며 기타 투명 또는 반투명 물체, 분말, 미세 입자 및 기타 물체를 관찰할 수 있습니다. 생물현미경은 식품공장, 음용수 공장에서도 QS 및 HACCP 인증을 하기 위해 꼭 필요한 검사 장비입니다.
