1. 조명 테스트 원리
조도는 조명면에서 받은 광속의 면적 밀도입니다. 조도계는 조명을 받는 표면의 조도를 측정하는 기기로 조도 측정에서 가장 많이 사용되는 기기 중 하나입니다.
2. 조도계의 구조 원리

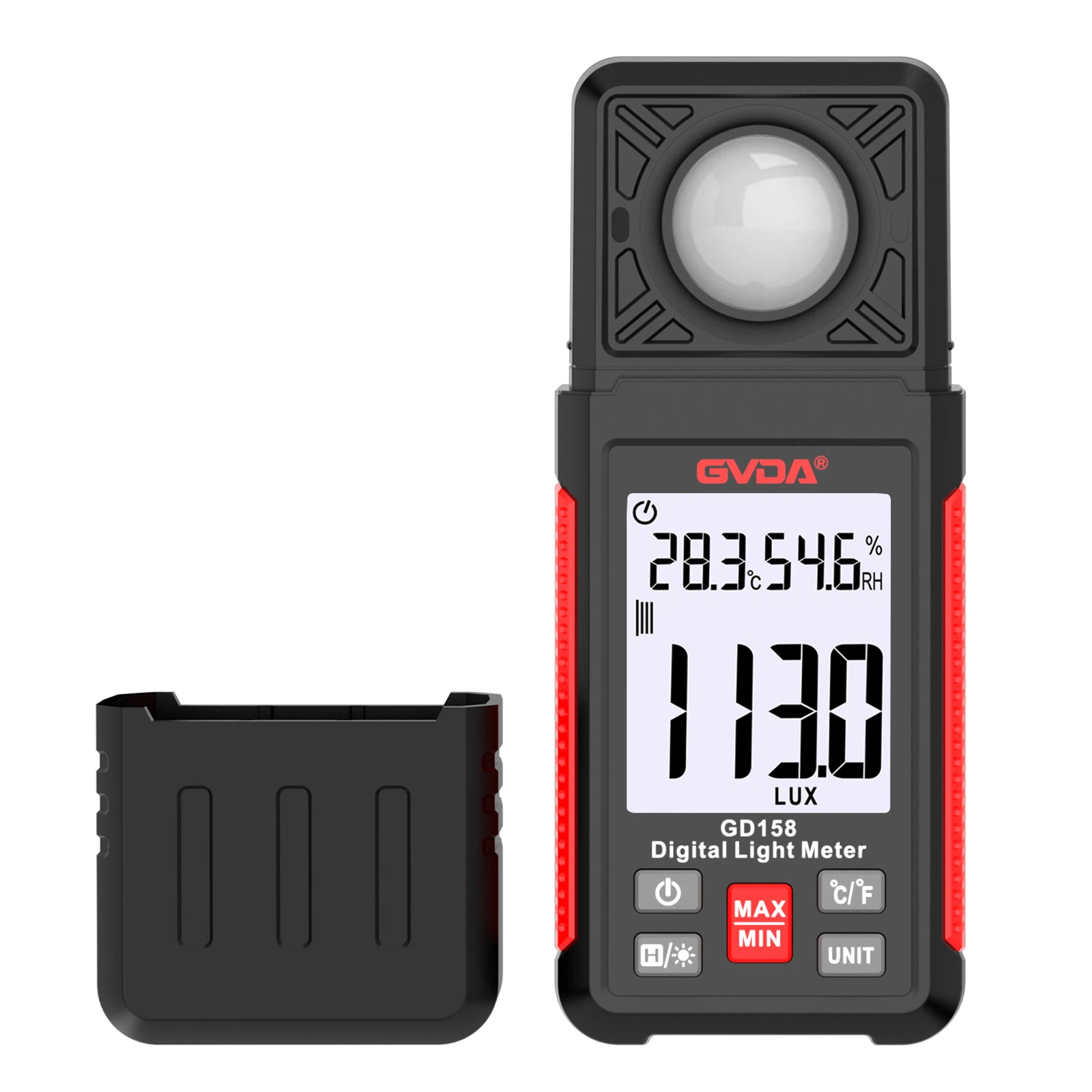

조도계는 측광 헤드(수신기, V(λ) 쌍 필터 및 코사인 보정기를 포함하는 수광 프로브라고도 함)와 판독 디스플레이로 구성됩니다. 그 구조는 그림 1에 나와 있습니다.
측정 단계 및 방법
작업실에서는 각 작업 위치(예: 책상, 작업대)에서 조도를 측정하고 평균해야 합니다. 빈 방이나 정해진 작업 위치가 없는 비작업실의 경우 일반 조명만 사용하는 경우에는 보통 0.8m 높이의 수평면을 사용하여 조도를 측정합니다. 측정 영역을 같은 크기의 사각형(또는 사각형에 가까운)으로 나누고 각 사각형의 중심에서 조도 Ei를 측정하며 평균 조도는 각 지점의 조도 평균과 같습니다.
그리고 에너지. Eav의 허용 측정 오차가 ±10%인 경우 챔버 형상 지수에 따라 최소 측정 지점을 선택하여 작업 부하를 줄일 수 있습니다. 둘 사이의 관계는 표 1에 나열되어 있습니다. 램프의 수가 표에 제공된 측정 지점의 수와 정확히 같은 경우 측정 지점을 추가해야 합니다.
조도계(또는 럭스계)는 광도와 밝기를 측정하는 특수 기기입니다. 즉, 빛의 강도(조도)를 측정하는 것은 물체가 조명되는 정도, 즉 조명된 면적에 대한 물체의 표면에서 얻은 광속의 비율입니다. 조도계는 일반적으로 그림과 같이 셀레늄 광전지 또는 실리콘 광전지와 마이크로 전류계로 구성됩니다.
조도계 측정 원리:
광전지는 빛 에너지를 전기 에너지로 직접 변환하는 광전 소자입니다. 빛이 셀레늄 광전지의 표면에 닿으면 입사광은 금속박막(4)을 통과하여 반도체 셀레늄층(2)과 금속박막(4)의 계면에 도달하고 그 계면에서 광전효과가 발생한다. 전위차의 크기는 광전지 셀의 수광면의 조도에 비례합니다. 이때 외부회로를 연결하면 전류가 흐르게 되고 전류값은 럭스(Lx)를 눈금으로 마이크로암미터에 표시된다. 광전류의 크기는 입사광의 강도와 루프의 저항에 따라 달라집니다. 조도계는 이동장치가 있어 고조도와 저조도를 측정할 수 있다.
라이트 미터의 종류:
1. 시각 조도계: 사용이 불편하고 정확하지 않으며 거의 사용되지 않음
2. 광전 조도계: 일반적으로 사용되는 셀레늄 광전지 조도계 및 실리콘 광전지 조도계
광전지 조도 측정기의 구성 및 사용 요구 사항:
1. 구성: 마이크로암미터, 시프트 노브, 영점 조정, 바인딩 포스트, 광전지, V(λ) 보정 필터 등
2. 사용 요구 사항:
① 광전지는 선형성이 좋은 셀레늄(Se) 광전지 또는 실리콘(Si) 광전지를 사용합니다. 장기간 작동 후에도 우수한 안정성을 유지할 수 있으며 감도가 높습니다. E가 높을 때 감도가 낮고 선형성이 좋으며 강한 빛 노출에 쉽게 손상되지 않는 높은 내부 저항 광전지를 선택하십시오.
② 내부에 V(λ) 보정 필터가 있어 다양한 색온도 광원의 조명에 적합하며 오차가 적습니다.
③ 입사각이 크면 광전지가 코사인 법칙에서 벗어나기 때문에 광전지 앞에 cosine angle compensator(opal white glass 또는 white plastic)를 추가한다.
④조도계는 실온 또는 실온에 가까운 온도에서 작동해야 합니다(광전지 드리프트는 온도에 따라 변경됨).
교정 원리:
Ls가 광전지를 수직으로 조사하도록 하고 → E=I/r2, r을 변경하여 다른 조명에서 광전류 값을 얻고, E와 i 사이의 해당 관계에 의해 전류 스케일을 조명 스케일로 변환합니다.
교정 방법:
빛의 강도 표준 램프를 사용하여 점광원과 유사한 작동 거리에서 광전지와 표준 램프 사이의 거리 l을 변경하고 각 거리에서 검류계의 판독값을 기록하고 역제곱에 따라 조도 E를 계산합니다. 거리의 법칙 E=I/r2. 조도가 다른 일련의 광전류 값 i를 얻을 수 있으며 광전류 i의 변화 곡선과 조도계의 보정 곡선인 조도 E로 사용할 수 있습니다.
교정 곡선에 영향을 미치는 요소:
광전지와 검류계는 교체 시 재교정해야 합니다. 조도계는 일정 기간 사용 후 재보정해야 합니다(일반적으로 1년 내에 1-2회). 고정밀 조도계는 광도 표준 램프로 보정할 수 있습니다. 조도계의 교정 범위는 거리 r을 변경할 수 있으며 다른 표준 램프도 사용할 수 있으며 작은 범위의 전류계를 선택할 수 있습니다.
