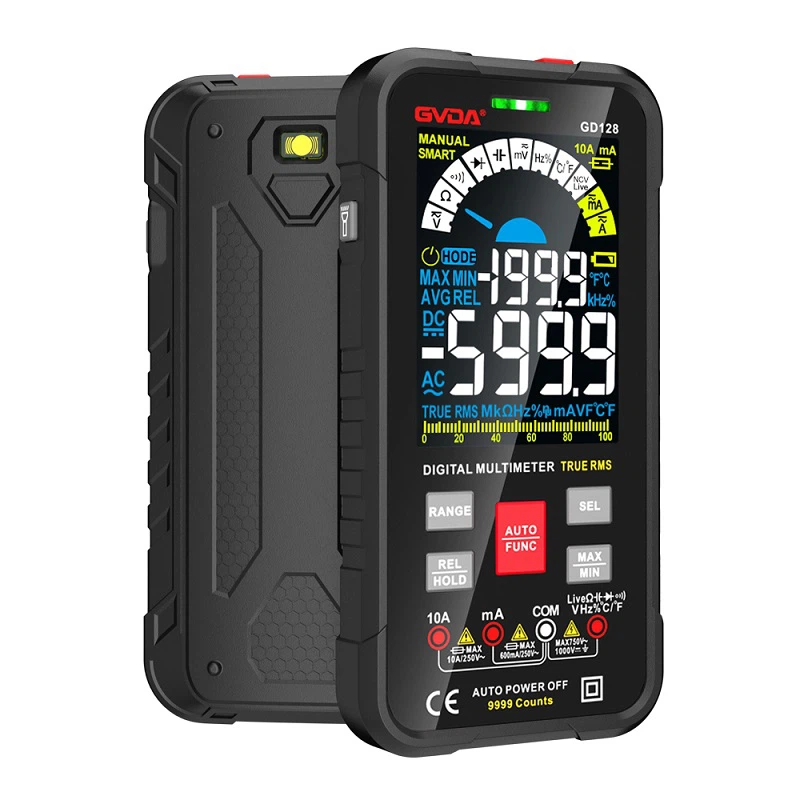

커패시턴스 측정에 디지털 멀티미터를 사용할 때의 장점과 단점
1. 극성을 확인하려면 먼저 멀티미터를 100 또는 1KΩ 범위로 설정합니다. 한 극을 양극이라고 가정하고 검은색 프로브를 여기에 연결하고 빨간색 프로브를 다른 극에 연결하고 저항값을 기록한 다음 커패시터를 방전시켜 두 극이 접촉되도록 합니다. 그런 다음 프로브를 변경하여 저항을 측정합니다. 저항값이 가장 높은 검정색 프로브가 커패시터의 양극에 연결됩니다.
2. 멀티미터를 적절한 옴 범위로 설정합니다. 적절한 범위를 선택하는 원리는 1μF인 커패시터의 경우 20K 범위, 1-100μF인 커패시터의 경우 2K 범위, 100μF보다 큰 커패시터의 경우 200범위입니다.
3. 그런 다음 DT2201D 멀티미터의 빨간색 펜을 사용하여 커패시터의 양극에 연결하고 검정색 펜을 사용하여 커패시터의 음극에 연결합니다. 디스플레이가 0부터 점차 증가하고 마침내 오버플로 기호 1이 표시되면 커패시터는 정상입니다. 항상 0이 표시되면 커패시터 내부의 단락입니다. 항상 1이 표시되면 커패시터 내부의 개방 회로입니다.
1, 와이어 코어 파손 위치 결정 [핵 위상 분석기]
방법: 끊어진 절연 전선의 한쪽 끝을 220V AC 전원 활선에 연결하고 다른 쪽 끝을 공중에 매달아 놓습니다. 디지털 멀티미터를 2V 위치로 돌리고 활선 끝에서 시작하여 전선의 절연 외부 표면을 따라 빨간색 프로브를 이동합니다. 표시된 전압 값은 약 10분의 1볼트 정도 높아야 합니다. 빨간색 프로브가 특정 위치로 이동하면 전압이 갑자기 0V를 약간 넘는 수준으로 떨어지며, 이는 이것이 파손된 코어의 위치임이 틀림없음을 나타냅니다.
디지털 멀티미터 AC 기어의 감도가 높기 때문에 내부 구리선을 건드리지 않고 두 전력선의 외부 피부만 건드리지 않고 활선을 정확하게 판별할 수 있습니다. 방법은 위에서 설명한 바와 같습니다. 프로브 팁이 내부의 구리선에 닿지 않았기 때문에 유도 전압이 상대적으로 작으므로 더 작은 범위의 기어를 선택해야 합니다.
2, 주전원 전기에서 "0"과 "화재" 돈을 구별
멀티미터를 AC 20V 위치로 돌리고 검정색 프로브를 제거한 다음 빨간색 프로브의 절연 막대를 잡고 펜 끝을 전원 소켓의 두 구멍에 순차적으로 접촉시킵니다. 더 높은 값이 표시된 것이 "fire" 라인이고, 더 낮은 값이 표시된 것이 "0" 라인입니다.
