디지털 멀티미터는 전압을 측정합니다. 빨간색 펜과 검은색 펜은 어느 위치에 삽입됩니까?
1. AC/DC 전압 측정: 필요에 따라 범위 스위치를 DCCV(DC) 또는 ACV(AC)의 적절한 범위로 돌리고 빨간색 스타일러스를 V/Ω 구멍에 삽입하고 검정색 스타일러스를 COM 구멍에 삽입한 다음 스타일러스를 테스트 라인과 병렬로 연결하면 판독값이 표시됩니다.
2. AC/DC 전류 측정: 범위 스위치를 DCA(DC) 또는 ACA(AC)의 적절한 범위로 돌리고 빨간색 스타일러스를 mA 구멍(< 200ma) or the 10A hole (>200ma), 검은색 스타일러스를 COM 구멍에 삽입하고 테스트 중인 회로에 멀티미터를 직렬로 연결합니다. 직접 흐름을 측정할 때 디지털 멀티미터는 자동으로 극성을 표시할 수 있습니다.
3. 저항 측정: 범위 스위치를 적절한 Ω 범위로 돌리고 빨간색 스타일러스를 V/Ω 구멍에 삽입하고 검정색 스타일러스를 COM 구멍에 삽입합니다. 측정된 저항이 선택한 범위의 최대값을 초과하는 경우 멀티미터에 1이 표시되며 이때 더 높은 범위를 선택해야 합니다.
저항을 측정할 때 빨간색 스타일러스는 양극이고 검은색 스타일러스는 음극이며 이는 포인터 멀티미터와 정반대입니다. 따라서 트랜지스터나 전해 콘덴서 등 극성 부품을 측정할 때는 스타일러스의 극성에 주의해야 합니다.
확장 데이터:
디지털 멀티미터는 비교적 간단한 측정 장비입니다. 이 기사에서 저자는 디지털 멀티미터의 올바른 사용법을 알려줄 것입니다. 디지털 멀티미터의 전압, 저항, 전류, 다이오드, 삼극관 및 MOS 전계 효과 트랜지스터의 측정 방법부터 시작하여 멀티미터의 측정 방법을 더 잘 익힐 수 있습니다.

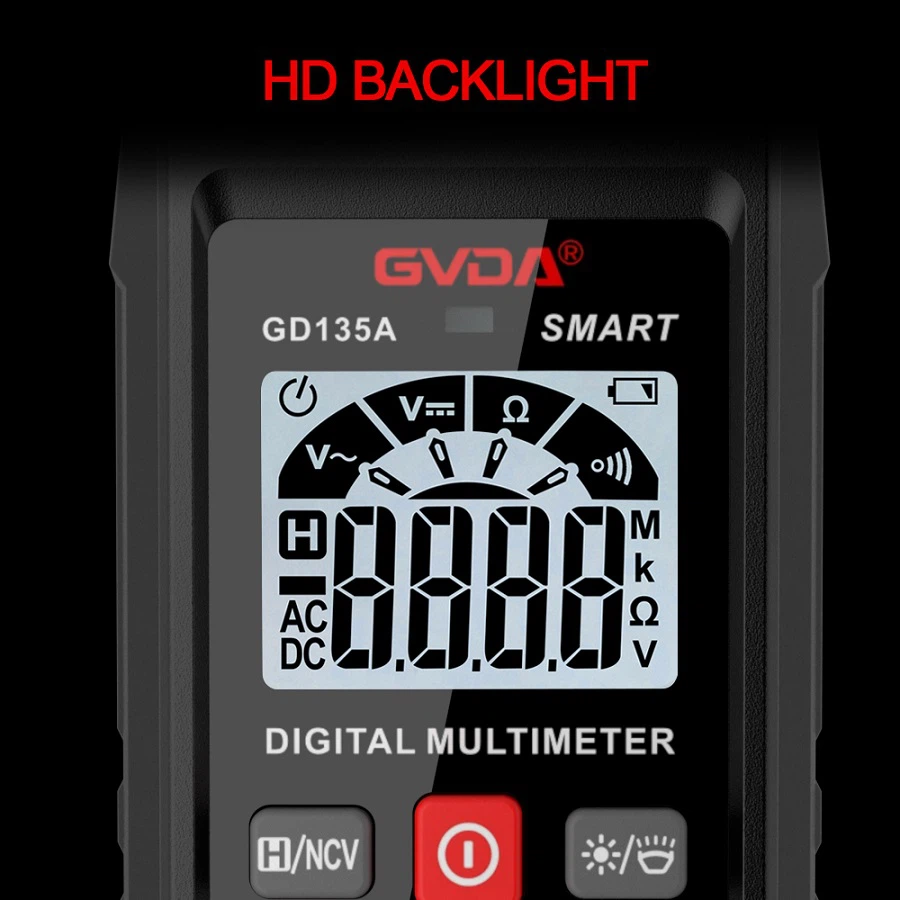

사용하기 전에 관련 지침을 주의 깊게 읽고 전원 스위치, 레인지 스위치, 잭 및 특수 잭의 기능을 숙지해야 합니다. ON/OFF 스위치를 ON 위치로 돌리고 9V 배터리를 확인하세요. 배터리 전압이 부족하면 디스플레이에 표시됩니다. 이때 배터리를 교체해야 합니다. 모니터가 표시되지 않으면 다음 단계를 따르십시오.
테스트 펜 잭 옆에 있는 기호는 입력 전압이나 전류가 표시된 값을 초과하지 않아야 함을 나타냅니다. 이는 내부 회로가 손상되지 않도록 보호하기 위한 것입니다. 테스트 전 기능 스위치는 필요한 범위에 위치해야 합니다.
