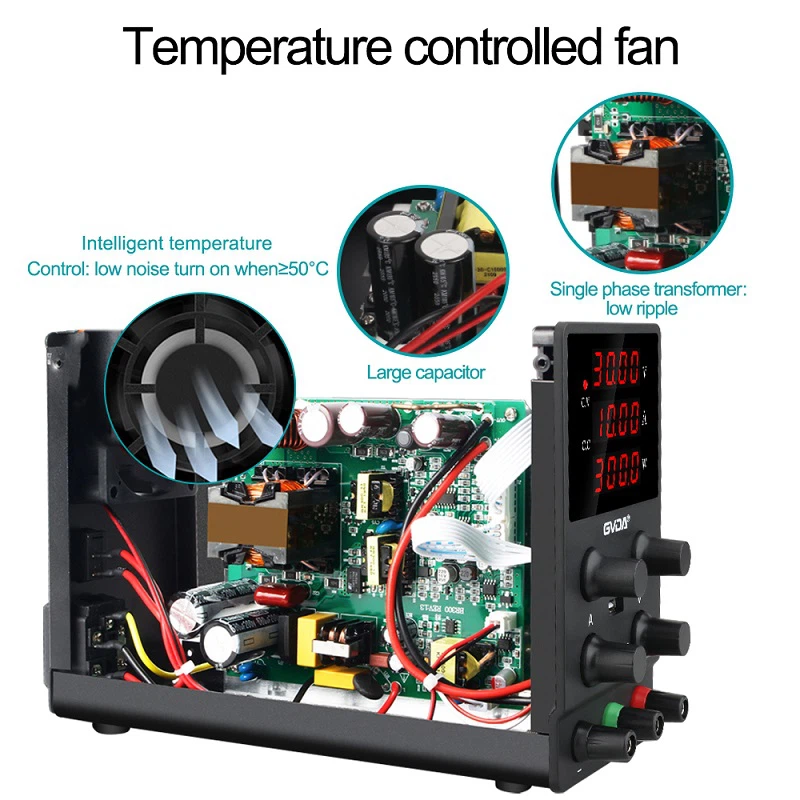

스위칭 전원 공급 장치의 버스트 펄스 내성 문제
스위칭 전원 공급 장치는 독립형 전자 장치로 사용될 수도 있지만, 각 전자 장치와 함께 구성 요소로 사용되는 경우가 많습니다. 따라서 스위치 모드 전원 공급 장치에는 고유한 특성이 있으며 스위치 모드 전원 공급 장치의 전자기 호환성 성능은 모든 전자 장치의 일반적인 사용과 관련이 있습니다. 따라서 전자 장치의 전자파 적합성 성능은 먼저 스위칭 전원 공급 장치의 전자파 적합성 성능에 따라 달라집니다.
① 스위칭 전원 공급 장치의 펄스 그룹 억제 문제
스위치 모드 전원 공급 장치의 경우 스위치 모드 전원 공급 장치의 입력 필터 외에 스위치
펄스 그룹 간섭에 대한 전력선 자체의 억제 효과는 매우 낮습니다. 주된 이유는 펄스 그룹 간섭의 본질이 고주파수 공통 모드 간섭이고 스위칭 전원 공급 라인의 필터링 커패시터가 저주파 차동 모드 간섭을 억제하도록 설계되었기 때문입니다.- 스위칭 전원 공급 장치의 전해 커패시터는 60MHz 이상의 고조파 성분에 대한 펄스 그룹 간섭에 대한 억제 효과는 물론 스위칭 전원 공급 장치 자체에 대한 리플 억제 효과도 충분하지 않습니다. 따라서 오실로스코프를 사용하여 스위칭 전원 공급 장치의 입력 및 출력 단자에서 펄스군 파형을 관찰하면 뚜렷한 간섭 감쇠 효과가 없습니다.
펄스 그룹 간섭이 공통 모드 간섭이라는 점을 고려하면.
스위치 모드 전원 공급 장치의 경우 입력 필터를 사용하는 것은 스위치 모드 전원 공급 장치가 수신하는 펄스 그룹 간섭을 억제하는 중요한 조치입니다.
둘째, 스위칭 전원 공급 장치 회로의 고주파 변압기 설계 품질, 특히 차폐 조치 채택은 펄스 그룹 간섭을 억제하는 효과가 있습니다.
또한, 스위칭 전원 공급 장치의 1차 회로와 2차 회로 사이의 교차 커패시터는 1차 회로에서 2차 회로로 유입되는 공통 모드 간섭이 1차 회로로 되돌아가는 경로를 제공할 수 있습니다.
또한 펄스 그룹 간섭에 대한 특정 억제 효과가 있습니다.
마지막으로, 전원 차단 출력단에 공통 모드 필터링 회로(공통 모드 인덕터 및 공통 모드 커패시터)를 추가하면 펄스 그룹 간섭을 억제하는 데 특정 역할을 할 수도 있습니다.
