클램프 미터와 전류 클램프를 이용한 전류 측정 원리
일상 업무에서 대부분의 엔지니어는 멀티미터를 사용하여 전압, 저전류, 저항과 같은 전기 신호를 측정합니다. 그러나 고전류를 테스트할 때는 일반적으로 클램프 전류계가 선호됩니다. 클램프 게이지는 엔지니어의 마음 속에 멀티미터만큼 중요한 도구입니다.
클램프 전류계의 원리
클램프 게이지는 단일 AC 클램프 게이지와 AC/DC 클램프 게이지로 나눌 수 있으며, 그 원리는 서로 다릅니다.
단일 교차 전류 클램프: 클램프 헤드는 전자기 전류 변압기를 채택합니다. 일정한 권선비를 가진 코일을 통해 AC 전기는 클램프 헤드 코일에서 전자기 유도를 생성하여 AC 전기에 비례하는 전류를 얻을 수 있습니다. 그런 다음 변환을 통해 전기 신호가 디지털 신호로 변환됩니다.

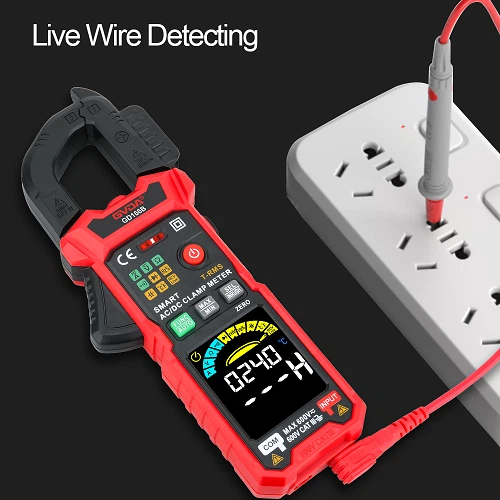

AC/DC 클램프 미터: 클램프 헤드는 홀 활성 전류 클램프를 채택합니다. 능동 소자는 교류의 전자기장을 유도할 수 있을 뿐만 아니라 자기장 신호를 전기 신호로 변환하여 측정된 전류에 비례하는 전압 신호를 출력합니다. 측정 및 증폭을 위해 홀 소자를 사용함으로써 직류 신호를 테스트할 수 있습니다.
잘 알려진 바와 같이 멀티미터는 작은 전류(보통 10A 이내, 20A는 몇 초 동안 지속될 수 있음)만 측정할 수 있으므로 테스트된 회로를 분리하고 멀티미터를 회로에 직렬로 연결해야 합니다. 전류를 편리하고 효율적으로 측정할 수 있는 클램프 미터는 없습니다. 많은 산업 현장에서는 전류 클램프와 멀티미터의 조합을 사용하여 고전류를 테스트함으로써 멀티미터의 가치를 극대화합니다.
단일 AC 클램프 미터, AC/DC 클램프 미터, 멀티미터를 함께 사용하는 경우 작동에 차이가 있습니다.
단일 AC 클램프 미터와 멀티미터 조합 사용 시 주의 사항: 단일 AC 클램프 미터의 출력 신호는 일반적으로 mA에서 A로 변환되므로 멀티미터를 밀리암페어 mA 위치로 설정해야 합니다.
AC/DC 클램프 미터와 멀티미터 조합 시 주의 사항: AC/DC 클램프 미터의 출력 신호는 일반적으로 mV에서 A로 변환되므로 멀티미터를 mV 위치로 설정해야 합니다.
