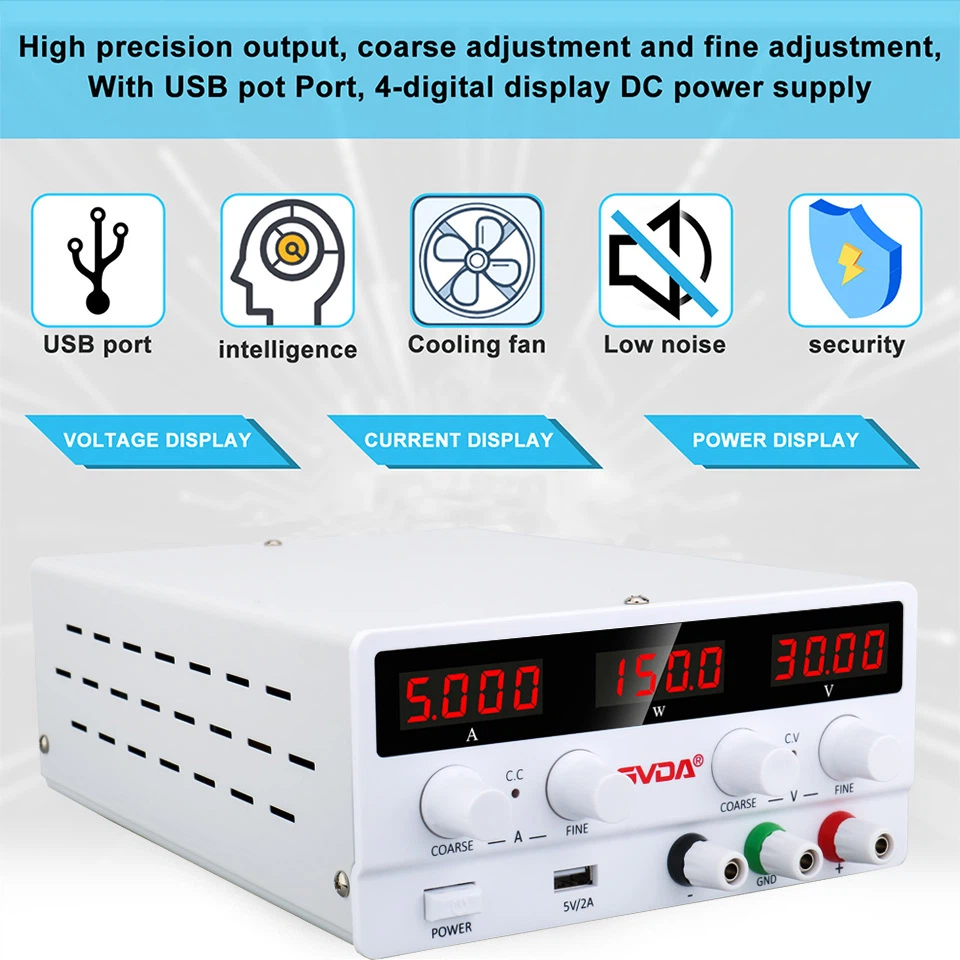

정전압 및 전류를 사용하는 고정밀 DC 안정화 전원 공급 장치의 작동 원리
전체 기계는 조정 증폭 및 정전압 회로를 포함한 직렬형 DC 안정화 전원 공급 장치의 네 부분으로 나뉩니다. 정전류 조절 및 정전압 정전류 변환 표시 섹션; 기준 안정화 전원 공급 장치; 변압기의 2차 AC 전압 자동 조정 회로.
1. 직렬형 DC 안정화 전원 공급 장치 및 정전압 회로. 주로 조정 튜브 T1, T2, T10 및 T11로 구성됩니다. 연산 증폭기 IC1, p1, p2 전압 조정 전위차계 및 기준 전압은 T2 기본 전압을 제어하고 조정 튜브의 전도도를 변경하며 전압 안정화 회로의 정상적인 작동을 보장하기 위해 정전압 회로를 형성합니다. 여기서 p1과 p2는 전압을 조정하기 위한 거친 전위차계와 미세 전위차계로 사용됩니다. 기준 전압과 조정 전압은 IC1의 동일한 위상 끝에 연결되고 반대 위상 끝의 샘플링 전압과 비교하여 조정 튜브의 전류를 변경합니다.
2. 정전류 회로 - 전류 제한 회로라고도 합니다. 미리 결정된 전류 제한으로 조정하면 출력 전류는 변하지 않고 유지되며, 부하가 추가로 증가하면 출력 전압도 이에 비례하여 감소합니다. 정전류 회로는 연산 증폭기 IC2와 0.15 Ω의 샘플링 저항, 정전압 및 정전류 변환 표시 회로로 구성됩니다. 기준 전압은 IC2의 동일한 위상 끝에서 P3 전류 조정 전위차계와 기준 전원 조정 W1에서 얻어지며 역상 끝은 샘플링 저항 0.15 Ω의 프런트 엔드에 연결됩니다. 저항 1kΩ. 샘플링 전압이 기준 전압보다 높으면 IC2의 출력 전압이 감소하여 T2의 Vb가 감소하고 출력 전압이 감소합니다. 그러나 출력 전류는 변경되지 않고 유지되어 전류 제한 목표를 달성합니다. 정전압에서는 T8이 전도되고 T9가 차단되므로 정전압(CV)에 대한 녹색 표시등이 켜지고 정전류(CC)에 대한 빨간색 표시등이 꺼집니다. IC2 출력은 정전압에서 높은 레벨이기 때문에 T8이 전도되고 전압 조정기 DZ(6V)를 통해 녹색 표시등이 켜집니다. 전류 제한 보호가 보호 역할을 할 때 IC2의 출력은 0입니다. 이때 T2의 Vb는 다이오드 전압에 의해 0로 떨어지게 되어 조정관이 끊어지게 됩니다.
3. 안정화된 전원 공급 장치를 참조하십시오. TL431과 78L12, T3으로 구성됩니다. TL431은 표준전압 역할뿐 아니라 오차전압 증폭, T3 트랜지스터 제어 역할도 한다. TL431의 내부 기준 전압은 2.5V입니다. 실제 샘플링 전압을 TL431의 기준 전압 2.5V와 비교하고, TL431의 캐소드 전압을 변경하여 T3의 전도도를 조정합니다. 또한 T3의 베이스 전압은 78L12에 의해 안정화된 후 저항 1k Ω을 거쳐 베이스로 전달되어 출력+15V를 안정적으로 유지합니다. 출력+15V는 주로 IC1 및 IC2 통합 연산 증폭기 전원 공급 장치, 정전압 및 정전류 회로의 기준 전압으로 사용되며 AC 전압 스위칭 회로의 기준 전압 6V는 출력 양극에 연결됩니다. 주 전압 조정기.
4. 출력은 +10V와 +20V 사이에서 자동으로 전환됩니다. T6의 베이스는 기준 전압에 의해 제공되는 45kΩ 저항을 통해 기준 전압에 연결됩니다. 베이스의 반대쪽은 18kΩ 저항과 샘플링용 직렬 연결된 다이오드를 통해 주 전원 공급 장치의 출력 음극에 연결됩니다. 출력 전압이 10V 미만이면 T6이 전도되고 T7이 차단되고 릴레이 J2가 해제되며 상시 폐쇄 접점은 AC 14V 저속 기어의 입력 전압에 연결됩니다. 출력 DC 전압이 10V에 도달하면 T6 기본 전압이 음수로 나타나고 차단되므로 T7이 전도되고 릴레이 J2가 닫히고 상시 폐쇄 접점이 24V 하이 기어에 연결됩니다. 전압 조정기의 총 출력 전력이 +20V에 도달하면 T5가 차단되고 T4가 도통되고 J1이 닫히고 J1의 상시 개방 접점이 연결됩니다. AC 스위치의 입력 전압을 세 번째 하이 기어 32로 조정합니다. TpR 가변 전압 조정기는 주로 AC 전압의 자동 조정에 의존하여 전압을 조정할 때 항상 특정 전압 차이를 보장합니다.
