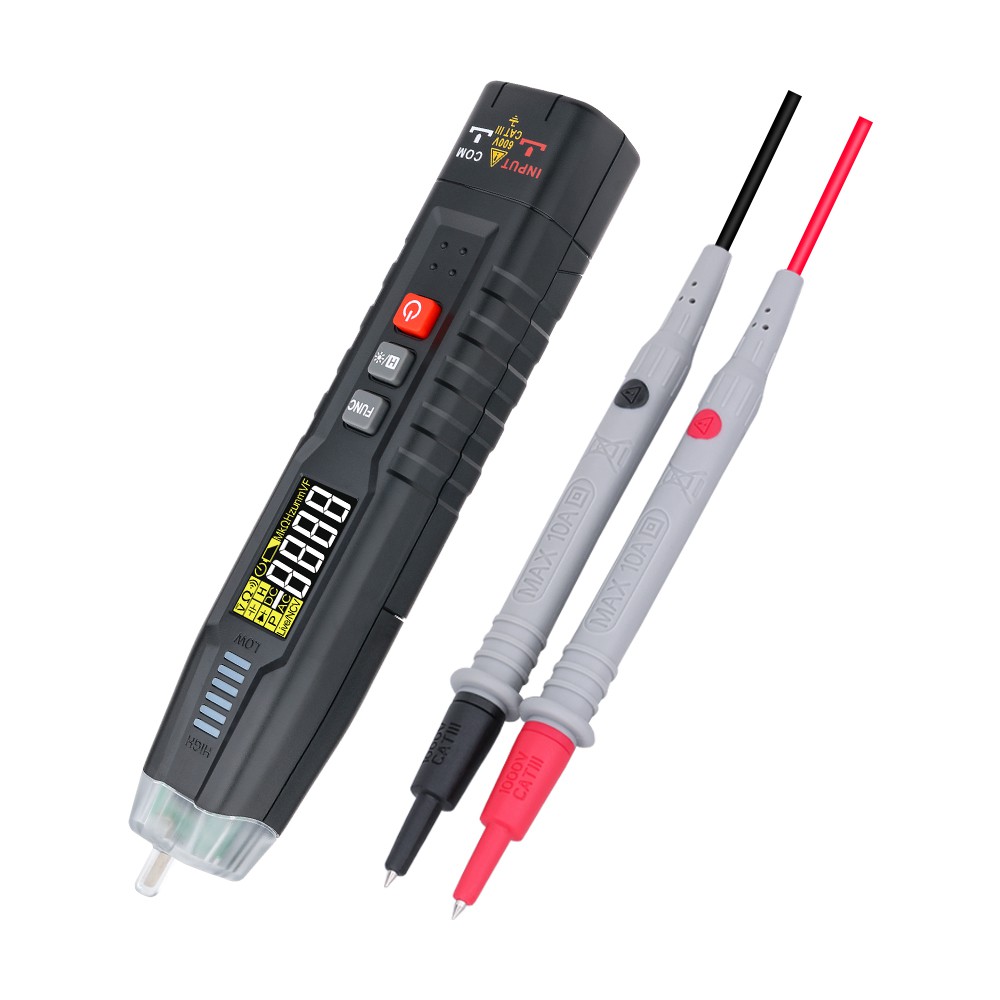

전기 제품을 테스트하고 가전 제품을 수리하는 데 가장 적합한 멀티미터는 무엇입니까?
포인터 멀티미터의 기본 사용법:
(1) 시험 전에 먼저 멀티미터를 수평 상태로 놓고 바늘이 영점(전류 눈금과 전압 눈금의 영점 참조)에 있는지 확인한다. 그렇지 않은 경우 미터 헤드 아래의 "기계적 영점 조정"을 조정하여 포인터가 영점을 가리키도록 합니다.
(2) 측정 항목에 따라 측정 항목과 멀티미터의 범위 스위치를 올바르게 선택합니다. 측정할 자릿수를 알고 있는 경우 해당 자릿수 범위를 선택합니다. 측정값의 크기를 알 수 없는 경우 최대 범위부터 측정을 시작한 다음 포인터 편향 각도가 너무 작아 정확하게 읽을 수 없을 때 범위를 줄여야 합니다. 일반적으로 포인터 편향 각도는 합리적인 범위로 최대 눈금의 30% 이상입니다.
(3) 멀티미터는 전류계로 사용됩니다.
① 피측정회로에 멀티미터를 직렬로 연결할 때에는 전류의 방향에 주의하여야 한다. 즉, 빨간색 테스트 리드를 전류가 흐르는 끝에 연결하고 검정색 테스트 리드를 전류가 흐르는 끝에 연결합니다. 측정할 전류의 방향을 모를 경우 먼저 테스트 리드를 회로의 한쪽 끝에 연결하고 다른 쪽 테스트 리드를 회로의 다른 쪽 끝에 가볍게 터치하면 됩니다. 포인터가 오른쪽으로 움직이면 배선이 올바른 것입니다. 포인터가 왼쪽에 있는 경우 흔들리면(0 미만) 배선이 잘못되었음을 의미하며 멀티미터의 두 테스트 리드 위치를 교환해야 합니다.
②포인터의 휨각도가 최대 눈금의 30% 이상일 경우 넓은 범위의 파일을 사용해 보십시오. 측정 범위가 클수록 션트 저항이 작아지고 전류계의 등가 내부 저항이 작아지고 테스트 중인 회로에서 발생하는 오류가 작아집니다.
③ 큰 전류(예: 500mA)를 측정할 때 측정 중에 범위 선택 스위치를 전환하지 마십시오. 아크가 발생하고 전환 스위치의 접점이 끊어지지 않습니다.
(4) 멀티미터는 전압계로 사용됩니다.
① 테스트 중인 회로에 멀티미터를 연결합니다. DC 전압을 측정할 때 테스트 중인 지점의 전압 극성에 주의하십시오. 즉, 빨간색 테스트 리드를 고전압 끝에 연결하고 검은색 테스트 리드를 저전압 끝에 연결합니다. 측정할 전압의 극성을 모른다면 전류를 측정할 때 위에서 언급한 임시 방법에 따라 시도해 볼 수 있습니다. 포인터가 오른쪽으로 편향되면 측정할 수 있습니다. 포인터가 왼쪽으로 편향되면 빨간색과 검은색 테스트 리드의 위치를 바꿉니다. 측정.
②위의 전류계와 동일하게 전압계의 내부 저항에 의한 오차를 줄이기 위해 포인터의 편향각이 최대 눈금의 30퍼센트 이상일 때 측정을 위해 큰 범위를 선택하십시오. 측정 범위가 클수록 분압 저항이 커지고 전압계의 등가 내부 저항이 클수록 테스트 중인 회로에 발생하는 오류가 작아집니다. 테스트 중인 회로의 내부 저항이 큰 경우 측정 정확도를 높이려면 전압계의 내부 저항이 더 커야 합니다. 이때 측정을 위해서는 전압감도가 높은(내부저항이 큰) 멀티미터를 사용해야 합니다. 예를 들어, MFl0 멀티미터의 최대 DC 전압 감도(100kΩ/V)는 ME30 유형 멀티미터(20kΩ/V)보다 높습니다.
③ AC 전압을 측정할 때 멀티미터가 시험 양단에 연결되어 있는 한 극성 문제를 고려할 필요가 없습니다. 또한 일반적으로 범위가 넓거나 전압 감도가 높은 멀티미터를 선택할 필요가 없습니다. 정상적인 상황에서 AC 전원 공급 장치의 내부 저항은 접착제의 내부 저항보다 작기 때문입니다. 측정된 AC 전압은 사인파만 가능하며 주파수는 멀티미터의 허용 작동 주파수보다 작거나 같아야 합니다. 그렇지 않으면 큰 오류가 발생합니다.
④ 더 높은 전압(예: 220v)을 측정할 때 범위 선택 스위치를 토글하지 마십시오. 아크가 발생하고 전환 스위치의 접점이 소손되지 않습니다.
⑤ 100v 이상의 고전압 측정시 안전에 유의하십시오. 테스트 중인 회로의 공통 접지에 하나의 테스트 리드를 고정한 다음 다른 테스트 포인트를 접촉하기 위해 다른 테스트 리드를 사용하는 것이 가장 좋습니다.
⑥ 레벨은 회로 시스템에서 일반적으로 사용되며 이 지점에서 전압의 유효 값을 나타냅니다. 따라서 멀티미터에는 AC 전압 범위에 대한 레벨 눈금이 있습니다. 제로 레벨은 600옴 임피던스에서 생성된 1mW의 전력을 의미합니다. 즉, 해당 유효 전압 값은 0.75V입니다. 테스트 중인 회로의 임피던스가 600옴이 아닌 경우 다음 공식에 따라 계산합니다. 실제 전자 값=멀티미터 dB 판독값 더하기 101g(600/z) 여기서 z는 테스트 중인 회로의 저항 값 시험. 멀티미터의 레벨 스케일이 이 레벨에서 설계되고 계산되기 때문에 레벨을 측정할 때 10v 레벨에 배치해야 한다는 점을 지적할 가치가 있습니다. 범위가 충분하지 않으면 다른 레벨로 변경하여 측정해야 합니다. 또한 멀티미터는 회로와 같은 볼륨 및 주파수 레벨 측정에만 적합합니다. DC 전압이 있으며 측정하기 전에 DC를 차단하기 위해 0.1uF/450V 커패시터를 직렬로 연결해야 합니다.
⑦ 유도성 리액턴스가 있는 회로에서 전압을 측정할 때는 멀티미터를 분리하고 측정 후 전원을 꺼야 합니다. 그렇지 않으면 전원이 차단될 때 회로의 유도성 구성 요소의 자체 인덕턴스로 인해 고전압이 생성되고 멀티미터가 소손될 수 있습니다.
