LED 램프 비드를 측정할 때 LED 램프 비드가 빛을 발하도록 하려면 전원 공급 장치가 4.5V 이상인 멀티미터를 사용하십시오.
디지털 멀티미터의 다이오드 테스트 기능을 사용하면 다양한 색상의 저전력 LED 비드의 기능을 쉽게 확인할 수 있습니다-. 그러나 대부분의 디지털 멀티미터는 이 모드에서 약 2.8V의 개방 회로 전압과 약 1mA의 테스트 전류를 갖습니다(ICL7106과 같은 ADC를 사용하는 경우 일반적임). 이는 더 낮은 순방향 전압 강하로 빨간색과 녹색 LED를 밝히는 데 충분합니다. 순방향 전압 범위가 3.0~3.3V인 파란색 또는 흰색 LED의 경우 희미하게만 빛날 수 있으므로 특히 회로에서 측정할 때 상태를 평가하기가 어렵습니다.{10}}(보드의 병렬 구성 요소가 전류를 분류하여 LED가 켜지는 것을 방지하기 때문)
대부분의 아날로그 멀티미터는 R×1~R×1K의 저항 범위에는 2개의 1.5V 배터리를 사용하고 R×10K 범위에는 9V 배터리를 사용합니다. 두 구성 모두 테스트 중에 LED를 적절하게 켜기에 충분한 전압을 제공하지 않습니다.
테스트 중에 LED 비드의 안정적인 조명을 보장하려면 최소 4.5V로 전원이 공급되는 멀티미터를 선택해야 합니다.

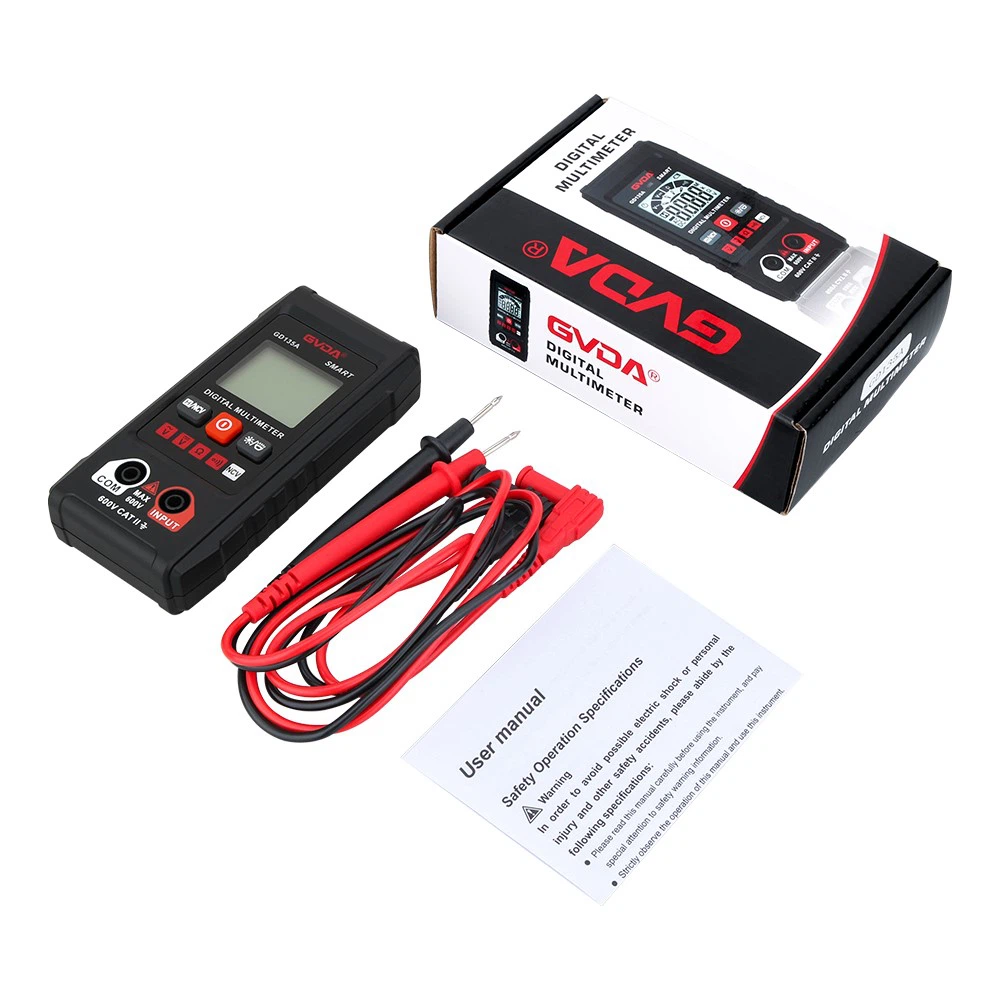

제가 가지고 있는 여러 멀티미터를 사용한 실험을 통해 단 하나의 모델, 즉 12V 마이크로{1}}배터리로 구동되는 소형 휴대용 멀티미터만이 적합하다는 것을 알았습니다. 작은 크기에도 불구하고 포괄적인 기능을 제공하고 LED 테스트를 간단하게 만듭니다. "연속성" 모드(다이오드 테스트 모드로도 기능함)로 전환하여 빨간색 프로브를 LED의 양극(+)에 연결하고 검은색 프로브를 음극(-)에 연결하면 회로에서 측정할 때에도 -LED가 켜집니다.- 이는 즉각적인 시각적 표시를 제공합니다. 불이 켜진 LED는 작동하고 불이 들어오지 않은 LED는 결함이 있는-것입니다.
