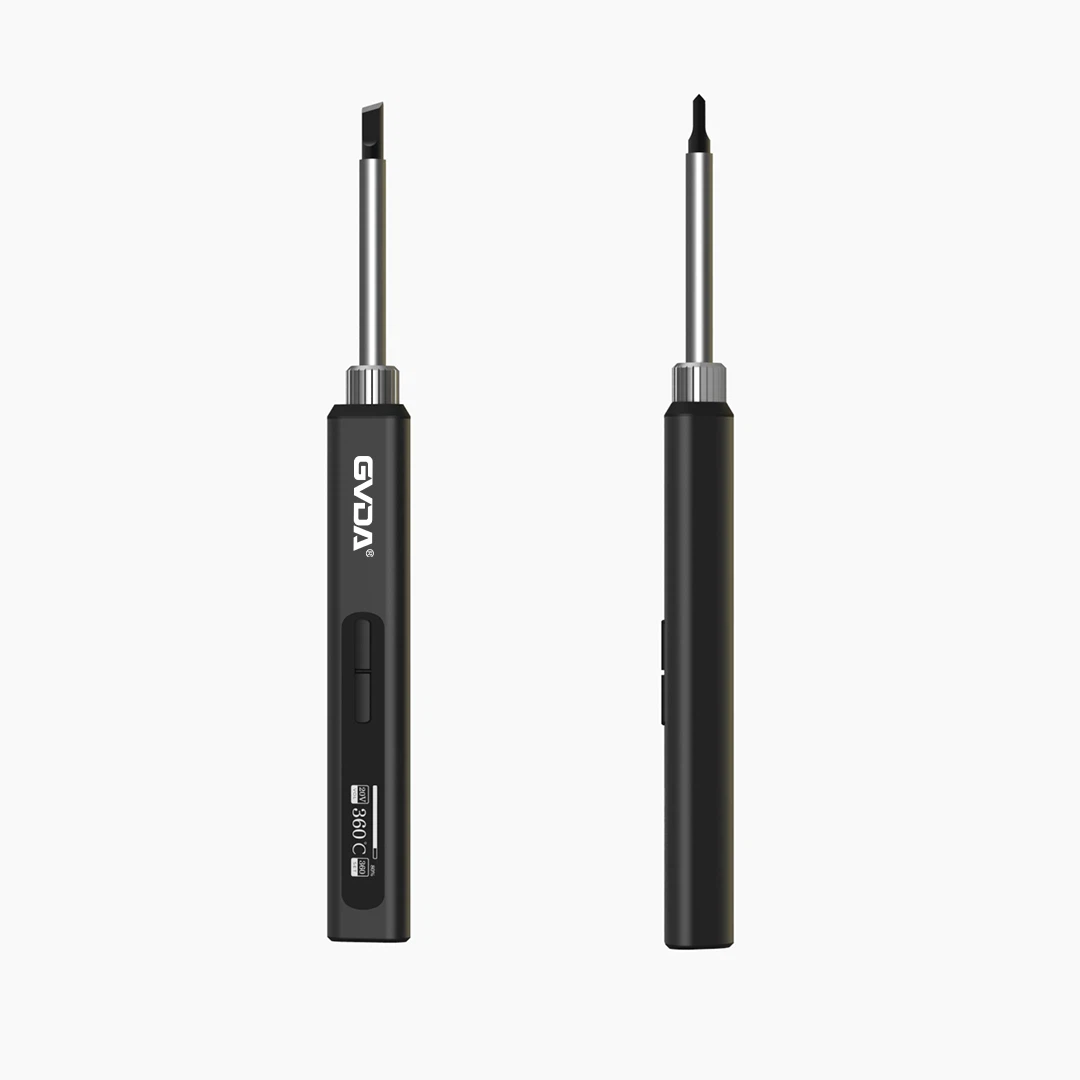

전기납땜인두용 히터의 구조구성 및 온도조절방법 분석
납땜 인두 헤드의 온도는 납땜 인두 코어라고도 알려진 히터에 의해 제공되며 열 프로브 열전대 및 온도 제어 시스템과 일치합니다.
전통적인 전기 납땜 인두 히터는 일반적으로 니켈 크롬 와이어 저항 히터와 세라믹 히터를 사용합니다. 일반적으로 전열선은 세라믹 내부에 감겨져 다양한 모양으로 제작됩니다. 두 가지 유형의 히터는 가늘고 납땜 인두 헤드 내부에 삽입할 수 있습니다. 이러한 구조를 내부가열식이라 부르며 부피가 작은 장점이 있다. 또 다른 유형은 납땜 인두 헤드 외부에 원통형 슬리브로 만들어진 것으로 외부 가열 유형이라고 하며 빠르게 가열되는 특성이 있습니다.
전기 납땜 인두는 짧은 시간 내에 용접 현장에 필요한 열을 제공해야 하므로 납땜 인두 헤드의 온도는 짧은 시간 내에 특정 높이에 도달해야 합니다. 그러나 납땜 인두 헤드의 온도는 무제한일 수 없습니다. 온도가 약 400도에 도달하면 구리 손실이 가속화됩니다. 이때 구리는 풀려 부드러워지며, 약간의 외력을 가하면 휘어지게 됩니다. 코팅은 산화되기 쉽고 땜납은 젖기 쉽지 않습니다. 납땜 인두 헤드에 부착된 땜납이 입상일 경우 열 전달 효과가 악화됩니다. 그러므로 납땜 인두의 온도를 효과적으로 제어해야 합니다.
전기 납땜 인두의 온도 조절 방법:
전기 납땜 인두의 온도 범위는 일반적으로 330~370도입니다. 일반적으로 전기 납땜 인두에는 두 가지 온도 제어 방법이 있습니다.
(1) 전통적인 온도 제어 방법은 폐쇄 루프 온도 제어 회로를 사용하며 온도 제어의 정확도와 반응 속도는 먼저 히터의 구조와 온도 제어 정확도에 따라 달라집니다. 기존 전기 납땜 인두의 온도 제어 정확도는 열전대 및 컨트롤러 온도 보상 피드백 회로에 따라 달라집니다. 이론적으로 온도 제어 정확도가 아무리 높아도 히터는 간헐적으로 작동합니다. 즉, 히터가 완전히 연결되면 최대 전력으로 작동하고 연결이 끊어지면 전원 출력이 없어 필연적으로 온도 변동에. 또한 열 전도가 지연되면 납땜 인두 헤드의 온도가 진동하게 됩니다.
(2) 또 다른 온도 조절 방식은 오늘날 업계에서도 가장 최신 기술이며, OK컴퍼니가 채택한 외부 온도 조절 회로 기술이 없습니다. 매우 얇은 자성 재료를 사용하여 원자 수준의 온도 제어 장치를 형성하여 납땜 접합에 필요한 열 에너지를 직접 측정하고 자체 온도 보상 피드백 회로를 사용하여 순간 전력 보상을 달성합니다. 솔더 패드의 요구 사항에 따라 이 열을 정확하게 제공하여 안정적인 솔더 조인트의 형성을 보장하고 가열 전력은 온도 오버슈트 없이 부하에 따라 변경되며 온도는 항상 일정합니다.
Smart Heat 기술이라고도 알려진 이 온도 제어 기술은 먼저 납땜 인두 헤드에 열을 저장하지 않고 발열체에서 납땜 접합부로 열을 직접 전달하는 장점이 있습니다. 따라서 가열이 빠르고 용접 온도가 낮다는 장점이 있습니다. 납땜 인두 헤드는 열 부하를 테스트한 후 자동으로 납땜 접합부에 필요한 열을 정확하게 제공할 수 있습니다. 용접 중에 납땜 인두 헤드의 온도가 떨어지면 신속하게 열을 공급하여 납땜 인두 헤드를 일정한 온도로 유지할 수 있으며, 용접 포인트는 필요한 만큼의 열을 제공할 수 있으므로 작업자는 걱정 없이 납땜 인두 헤드를 조정할 수 있습니다. 이 기술로 제작된 납땜 인두 헤드는 가볍고 날렵한 외관을 자랑합니다.
